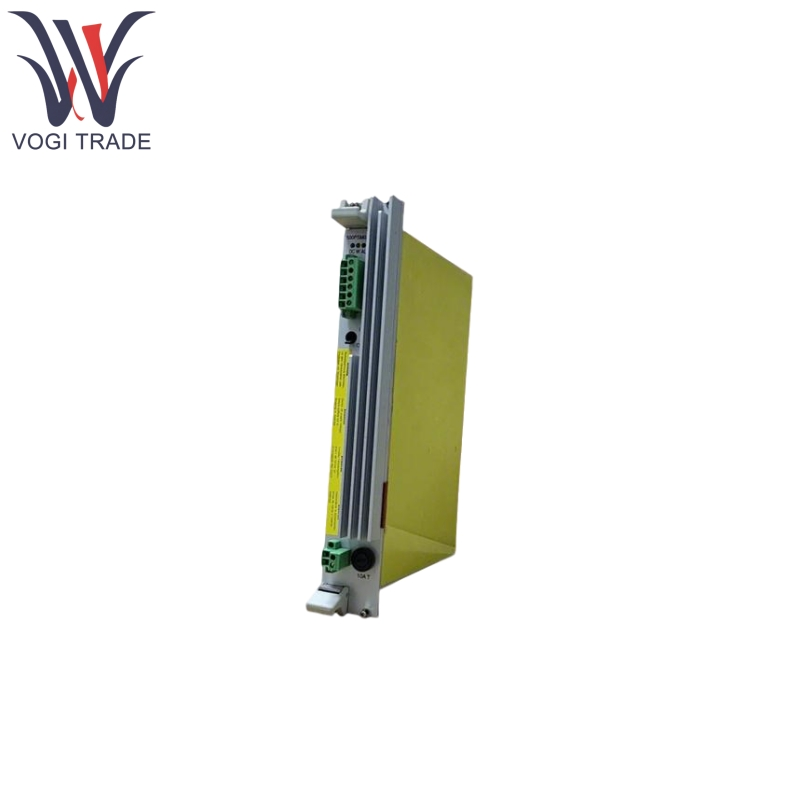

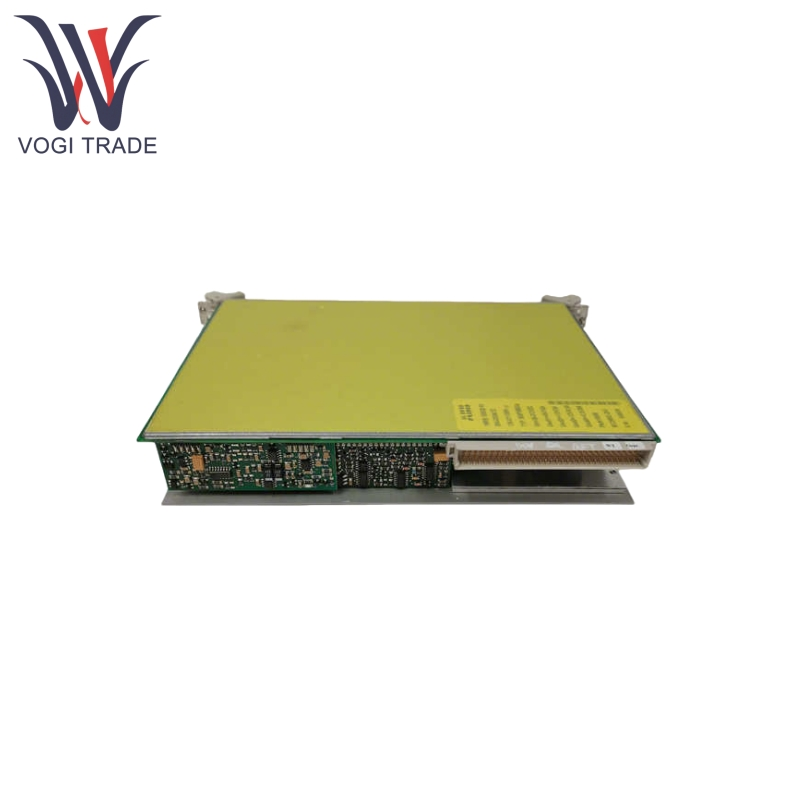

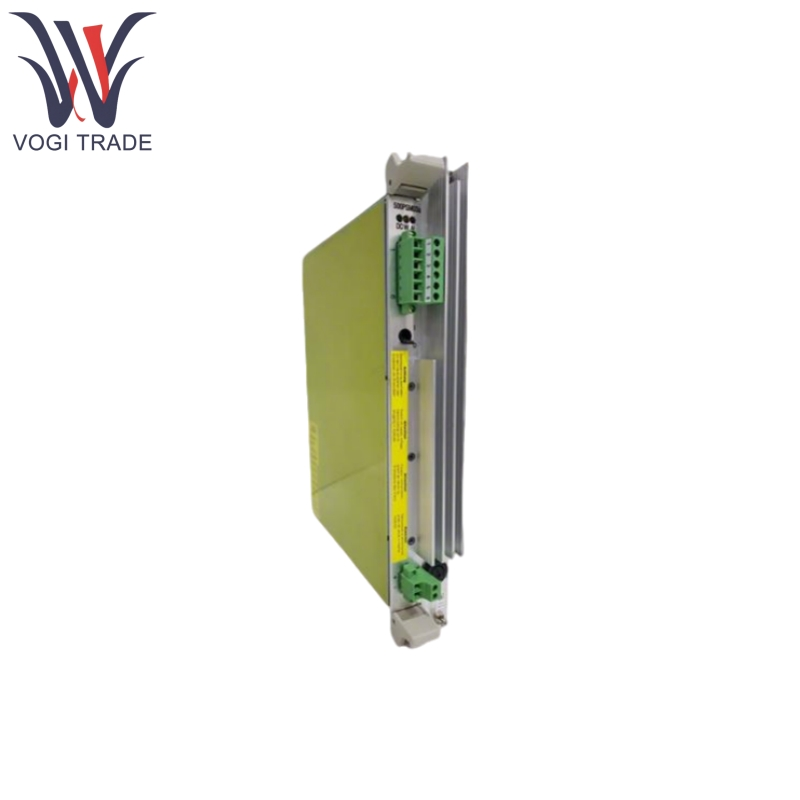

Merek: ABBDeskripsi: Modul Catu DayaKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenABB 500PSM03A 1MRB150038R1 dirancang untuk digunakan dalam lemari kontrol yang dibatasi ruang atau di dalam peralatan. Fungsi intinya adalah untuk mengubah daya AC rentang luas menjadi output 24VDC yang stabil, memberikan dukungan daya yang andal untuk peralatan industri seperti PLC, HMIS, dan sensor. Menampilkan mekanisme perlindungan berganda terintegrasi, ini memastikan operasi berkelanjutan di lingkungan industri yang keras.
| Pembuatan |
Abb |
| Nomor Model |
500psm03a |
| Nomor pemesanan |
1MRB150038R1 |
| Katalog |
- |
| Negara asal |
Swiss |
| Kode HS |
8473309000 |
| Dimensi |
16*12*6cm |
| Berat |
0,6kg |
Fitur Produk
ABB 500PSM03A 1MRB150038R1 Mendukung 88-264VAC Input (mencakup standar grid arus utama global), cocok untuk amplitudo tegangan yang besar perbedaan lingkungan industri.
ABB 500PSM03A 1MRB150038R1 menawarkan efisiensi hingga 92% pada beban penuh, mengurangi kehilangan energi dan pembangkit panas, membuatnya cocok untuk operasi yang diperluas.
ABB 500PSM03A 1MRB150038R1 Fitur Overload/Perlindungan Sirkuit Pendek yang secara otomatis memotong output untuk mencegah kerusakan peralatan.
ABB 500PSM03A 1MRB150038R1 menggabungkan perlindungan tegangan/undervoltage yang diaktifkan selama kondisi tegangan input abnormal.
ABB 500PSM03A 1MRB150038R1 menggunakan arus lonjakan aktif yang membatasi untuk mengurangi dampak arus inrush selama power-up, memperpanjang umur modul.
Fungsi produk
Perbaikan dan Penyaringan:
ABB 500PSM03A Input AC Daya dikonversi menjadi DC tegangan tinggi melalui penyearah jembatan, kemudian dihaluskan oleh kapasitor elektrolitik.
Pergantian frekuensi tinggi:
ABB 500PSM03A Pengontrol internal mendorong transistor switching MOSFET untuk memotong tegangan DC menjadi pulsa frekuensi tinggi, mencapai isolasi listrik dan transformasi tegangan melalui transformator.
Regulasi Perbaikan dan Tegangan Sekunder:
ABB 500PSM03A pulsa frekuensi tinggi dari output sekunder transformator diperbaiki oleh dioda cepat dan diproses melalui filter LC untuk menghasilkan output 24VDC yang stabil.
Kontrol Umpan Balik:
Tegangan output ABB 500PSM03A diumpankan kembali ke pengontrol melalui optocoupler, secara dinamis menyesuaikan siklus tugas transistor switching untuk memastikan akurasi output.
Parameter produk
Detail berikut adalah untuk modul catu daya ABB 500PSM03A 1MRB150038R1.
| Parameter |
Nilai / rentang |
| Tegangan input |
88-264VAC (47-63Hz) |
| Arus input |
Maksimal 2.3A (dengan beban penuh) |
| Tegangan output |
24VDC ± 1% (kisaran yang dapat disesuaikan ± 5%) |
| Arus keluaran |
Maksimum 4.2a |
| Kekuatan |
100W |
| Efisiensi |
Hingga 92% |
| Riak dan kebisingan |
≤1% dari tegangan output (tipikal) |
| Kelas Perlindungan |
IP20 (tahan debu, cocok untuk instalasi dalam ruangan) |
| Kekuatan dielektrik |
Input - Output: 3KVAC (selama 1 menit) |
| MTBF (waktu rata -rata antara kegagalan) |
＞ 500.000 jam (pada lingkungan 25 ° C) |
