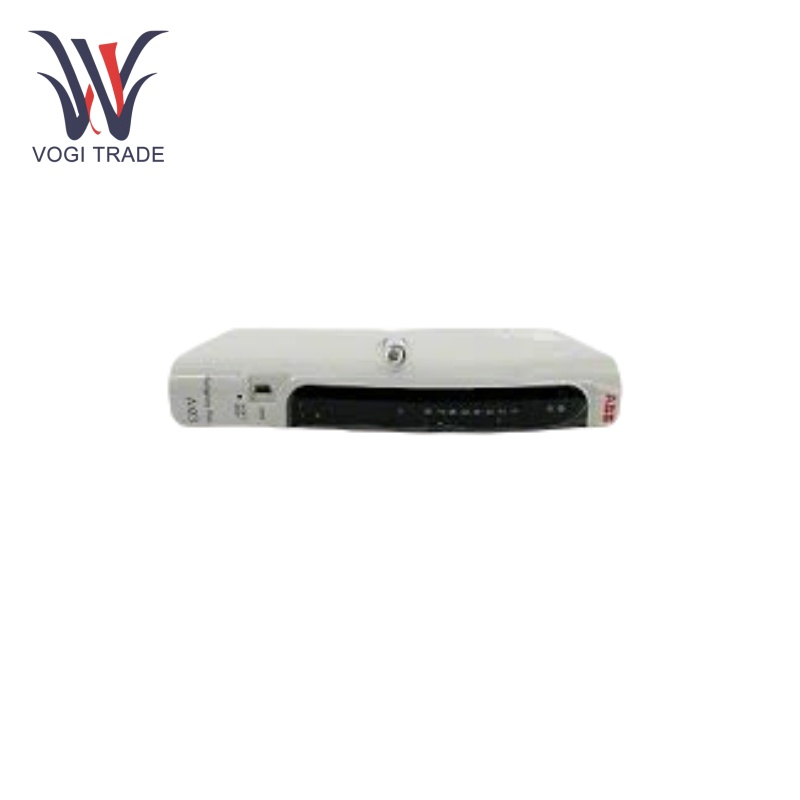

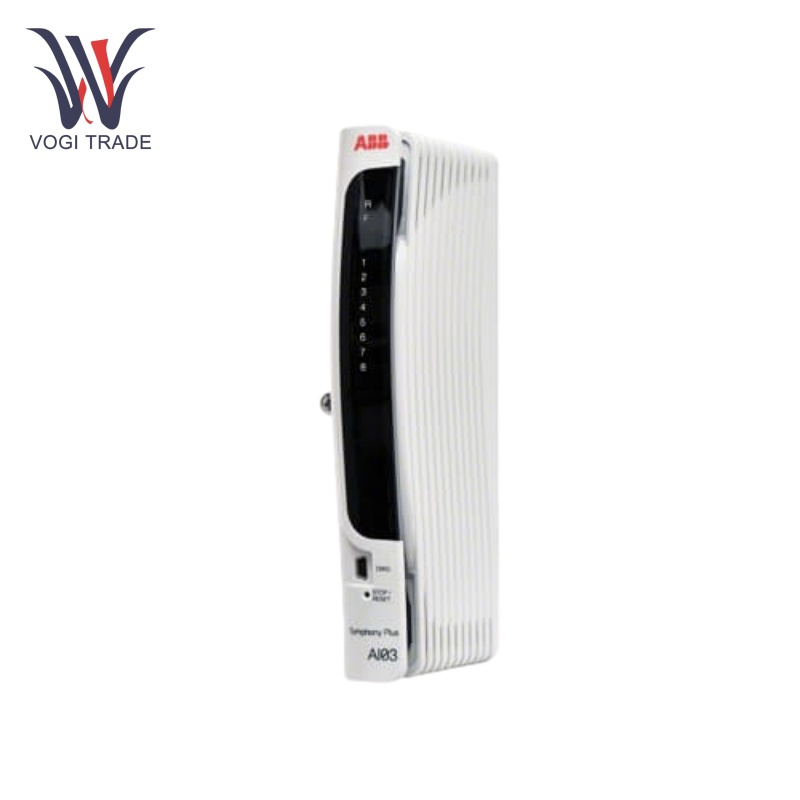

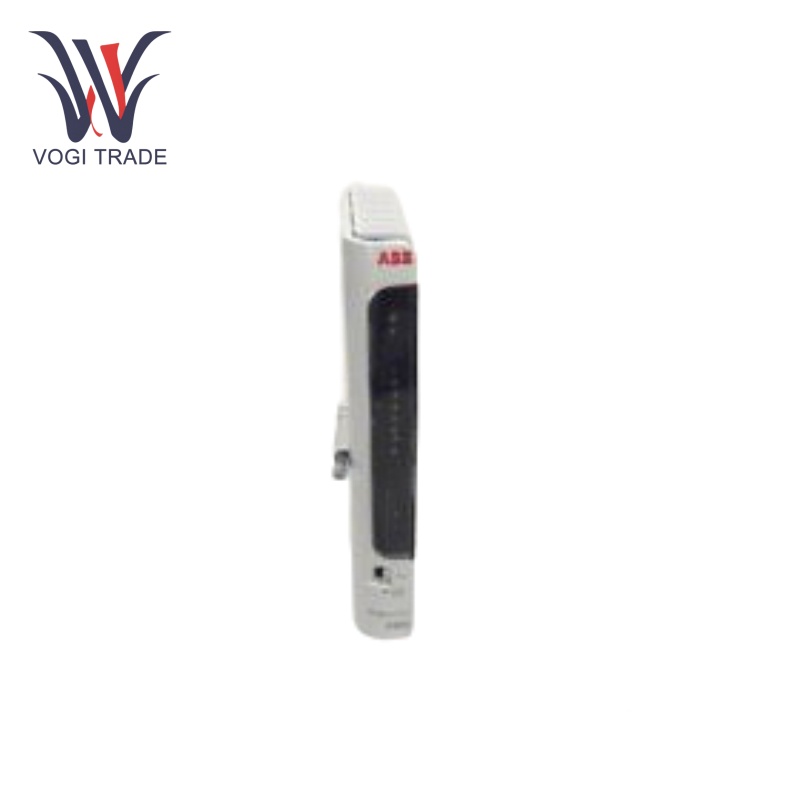

ABB AI03

Parameter operasi

Kebutuhan DayaS:24 VDC ± 10%.

Konversi dan resolusi A/D: Setiap saluran memiliki resolusi 16 - bit A/D dengan polaritas.

Ketepatan: Keakuratan modul adalah ± 0,1%.

Rentang dan jenis sinyal: Setiap saluran mendukung 2/3/4 - kabel RTD kawat dan dapat dikonfigurasi secara independen untuk salah satu tipe RTD yang didukung.

Saluran input: delapan saluran input

Pemrosesan sinyal: Setiap saluran dilengkapi dengan konverter analog-ke-digital 16-bit.

Jenis Sinyal Input: 4-20 mA, 0-20 mA, 0-10 V, dan sinyal termokopel.

Resolusi: AI03 menawarkan resolusi tinggi, biasanya 12 atau 16 bit.

Suhu operasi: -25 ° C hingga +60 ° C.

Fitur Produk

Pemrosesan sinyal input: Modul input analog ABB AI03 dirancang untuk memproses hingga 8 grup yang terisolasi, sinyal bidang input suhu RTD. ABB AI03 dapat menangani berbagai jenis sensor RTD, memberikan fleksibilitas dalam aplikasi pengukuran suhu.

Kalibrasi Otomatis:Alih -alih mengkalibrasi secara manual, modul mereka dikalibrasi secara otomatis. Ini memastikan pengukuran hemat waktu dan konsisten, akurat dari waktu ke waktu.

Pengukuran suhu: Tujuan utama dari modul ABB AI03 adalah untuk mendapatkan pengukuran suhu dari sensor RTD, yang berarti bahwa ia mengubah sinyal analog ini menjadi bentuk digital sehingga dapat diproses oleh sistem kontrol.

Sinyal isolation: Isolasi saluran sinyal pemantauan adalah isolasi kelompok, mencegah sistem kontrol dipengaruhi oleh gangguan listrik, tetapi juga memastikan transmisi sinyal yang akurat.

Konfigurasi yang fleksibel: ABB AI03 dapat dikonfigurasi untuk mendukung pilihan jenis RTD dan konfigurasi kabel, memungkinkan adaptasi ke berbagai aplikasi dan jenis sensor.

Instalasi

Opsi pemasangan: Modul ABB AI03 dapat dipasang baik di baris horizontal atau kolom vertikal. Faktor bentuknya adalah standar, yang memungkinkan integrasi mudah ke dalam pengaturan sistem kontrol yang ada.

Koneksi kabel: Panjang kabel medan maksimum 600 meter. Jika Anda memilih 2/3/4 - sensor RTD kawat untuk koneksi, silakan untuk setiap kabel saluran harus cocok untuk modul saluran. Catu daya juga harus dihubungkan dengan benar sesuai dengan tegangan yang ditentukan.

Rentang aplikasi

Kontrol proses: Pemrosesan kimia, produksi makanan dan minuman dan manufaktur farmasi semua perlu menjaga suhu pada tingkat yang optimal.

Manajemen energi: Memastikan operasi yang efisien dari pembangkit listrik dan sistem distribusi dengan memantau suhu.

Sistem HVAC: Mengontrol suhu dalam sistem pemanasan, ventilasi dan pendingin udara untuk mengelola bangunan.

Sektor makanan dan minuman: Pengukuran suhu yang akurat sangat penting untuk kualitas produk dan keamanan dalam pemrosesan makanan dan produksi minuman.

Pemecahan masalah

Pesan diagnosis: Pesan diagnosis pemantauan, yang meliputi keparahan kesalahan, untuk menentukan perilaku sistem, seperti mengaktifkan LED kesalahan atau menghentikan PLC.

Indikator LED: Menggunakan LED status input pada setiap saluran untuk memungkinkan identifikasi cepat dan lokalisasi masalah.

Log kesalahan:Periksa log kesalahan sistem dan riwayat diagnosis untuk menemukan dan menganalisis kesalahan.

Penggantian Modul: Jika suatu modul diduga salah, mengambil keuntungan dari kemampuan swap panas untuk menggantinya tanpa mengganggu operasi sistem.
