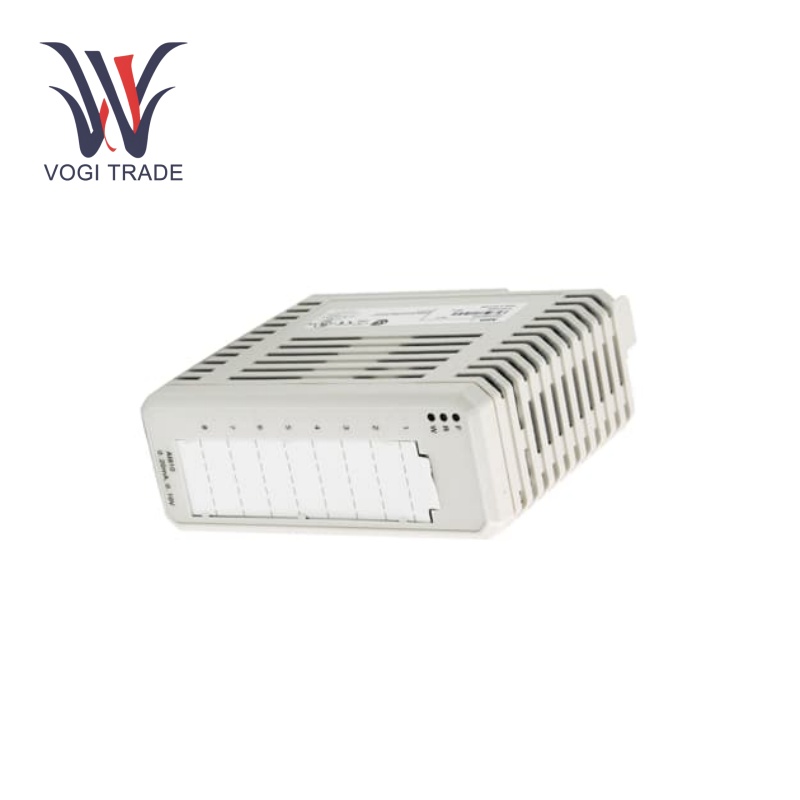

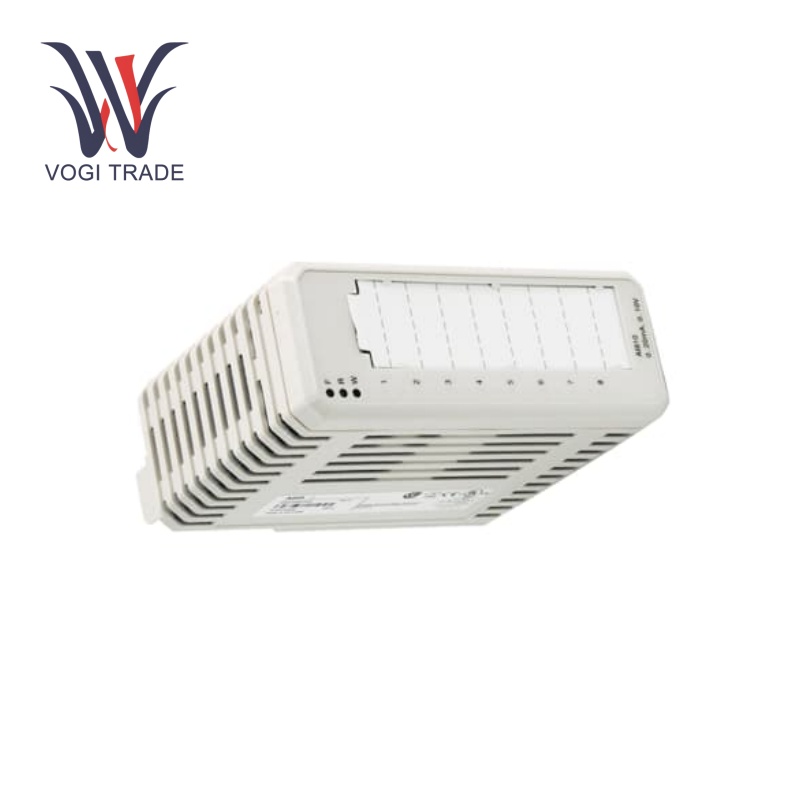

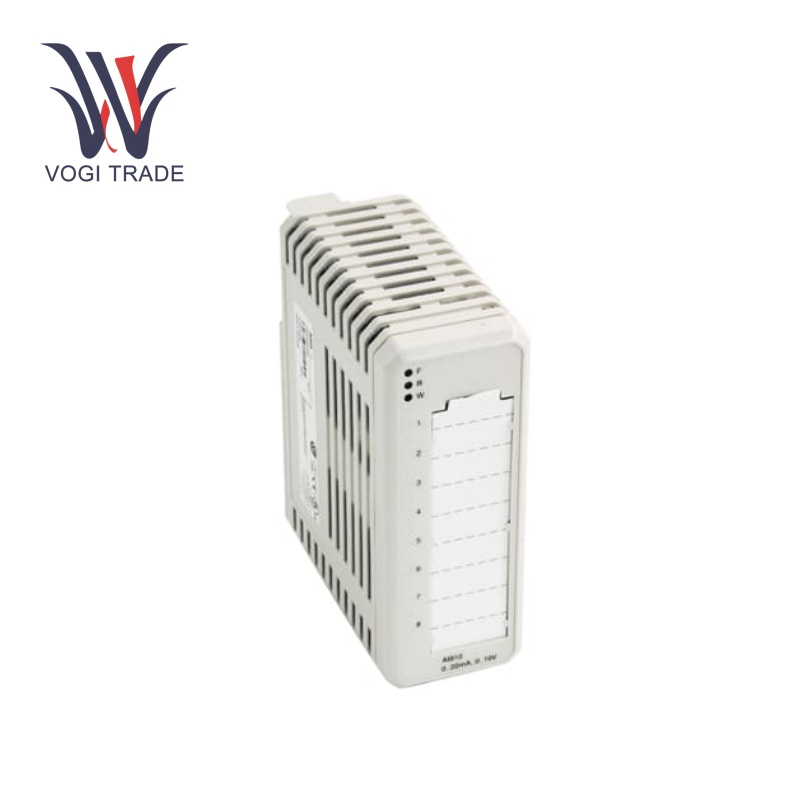

ABB AI810

Parameter teknis

Jenis Sinyal:Mendukung 0 ... 20MA, 4 ... 20MA, 0 ... 10V, 2 ... 10V DC, input unipolar tunggal

Resolusi:12 bit

Impedansi input:290k? 230 - 275ko

Di bawah/over range:-5%, +15%

Filter Input:Waktu naik 0 - 90% adalah 140ms

Tegangan input maksimum (lossless):30V DC

Konsumsi Daya:1.5W

Suhu Operasi:0 hingga +55 ° C, +5 hingga +55 ° C disetujui

Penyimpanansuhu: -40 hingga +70 ° C.

Kelembaban relatif:5 hingga 95%, tidak ada kondensasi

PLevel Roteksi:IP20

Fitur fungsional

Modul Pemrosesan Sinyal:ABB AI810 mengadopsi teknologi pemrosesan sinyal canggih untuk secara akurat mengonversi tegangan, sinyal analog saat ini dan lainnya menjadi sinyal digital, memberikan fondasi data berkualitas tinggi untuk pemrosesan komputer berikutnya. Modul ini mengintegrasikan banyak sirkuit dan sirkuit pemrosesan sinyal: penyaringan, amplifikasi, pengambilan sampel dan holding, dll. Untuk memastikan keakuratan dan stabilitas pemrosesan sinyal, kebutuhan akan otomatisasi industri untuk pemrosesan sinyal presisi tinggi.

Fungsi Komunikasi:ABB AI810 mendukung HART Communication Protocol, yang dapat mencapai komunikasi yang mulus dengan sensor cerdas dan memastikan transmisi waktu nyata dan interaksi data yang akurat. Ini memungkinkan modul untuk diintegrasikan ke dalam sistem otomatisasi industri secara efisien, dan secara bersamaan meningkatkan tingkat intelijen sistem.

Perlindungan Input:ABB AI810 mengadopsi resistor PTC sebagai resistor shunt input, dan dapat melindungi hingga 30V, dan input analog yang sama juga memiliki fungsi perlindungan sirkuit pendek, perlindungan hingga ZP atau + 24V, modul tersebut dapat bekerja dengan aman dalam kondisi abnormal. Mekanisme perlindungan mereka menguatkan modul, membuatnya andal dan tahan lama, bahkan di lingkungan industri yang kompleks.

Semua featurres:ABB AI810 dapat mendukung operasi hot-swap, yang sangat memfasilitasi proses pemasangan dan pemeliharaan dan mengurangi downtime sistem. Fleksibel, gunakan sistem untuk memprogram dan mengonfigurasi modul sesuai dengan persyaratan spesifik aplikasi, dan memenuhi berbagai aplikasi. Tingkat penyesuaian yang tinggi memungkinkan ABB AI810 untuk menyesuaikan diri dengan persyaratan berbagai infrastruktur industri yang memastikan kontrol dan keserbagunaan sistem yang lebih baik.

Area aplikasi

Otomatisasi Industri:ABB AI810 digunakan di beberapa industri (pemrosesan kimia, minyak dan gas, makanan, dan minuman) untuk memelihara dan menangani berbagai variabel proses. Transformasi sinyal analog sensor yang akurat memfasilitasi kontrol proses pembuatan yang akurat untuk kualitas dan keamanan produk.

Transmisi kontrol dan distribusi listrik:ABB AI810 dapat secara akurat mengonversi output akhir dan umpan balik dari berbagai sinyal analog sehingga pembangkit listrik yang dioptimalkan secara real-time dan kontrol stabilitas grid dapat membuat penilaian yang relevan untuk mencegah kegagalan peralatan. Ini dapat memantau tegangan dan arus setiap gardu dan setiap titik distribusi dalam jaringan distribusi, dapat membantu dalam mendeteksi dan menyelesaikan masalah kualitas daya.

Pemantauan Lingkungan:ABB AI810 sering digunakan dalam aplikasi untuk pemantauan lingkungan, seperti pabrik pengolahan air, stasiun pemantauan kualitas udara, dan fasilitas pengelolaan limbah. Data waktu nyata untuk penilaian lingkungan dan kepatuhan peraturan disediakan oleh konversi ADC yang akurat.

Sistem Terpadu Bangunan Cerdas:Memungkinkan modulasi sistem pemanas, ventilasi, dan pendingin udara (HVAC), sistem pencahayaan, dan layanan lainnya di gedung yang cerdas. Ketika sinyal analog dikonversi ke data digital, ini akan menghasilkan penyesuaian penggunaan energi oleh sistem yang disebutkan di atas untuk menyelaraskan dengan kenyamanan lingkungan dalam ruangan.
