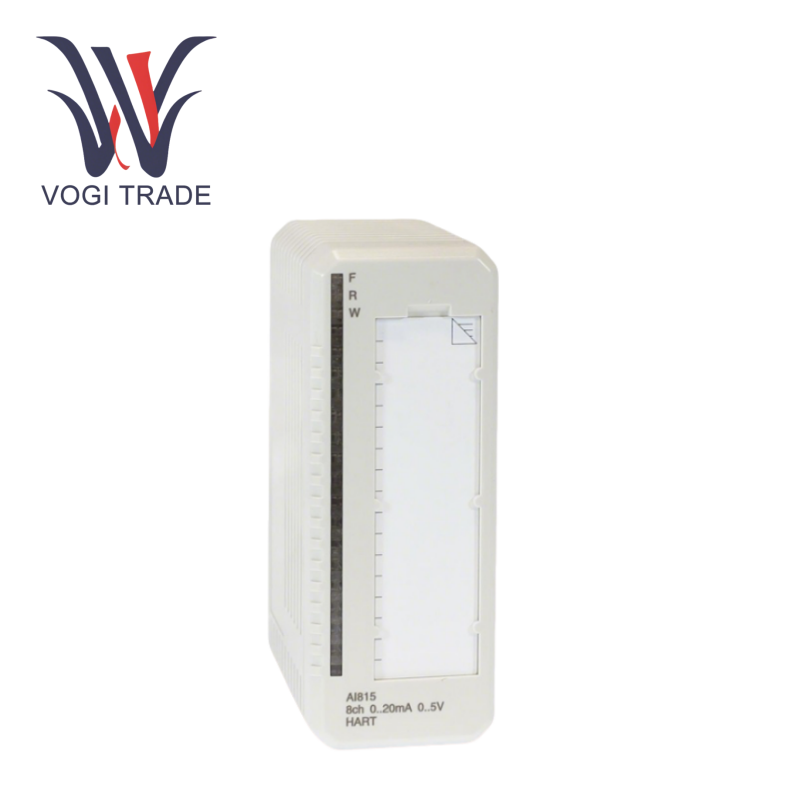

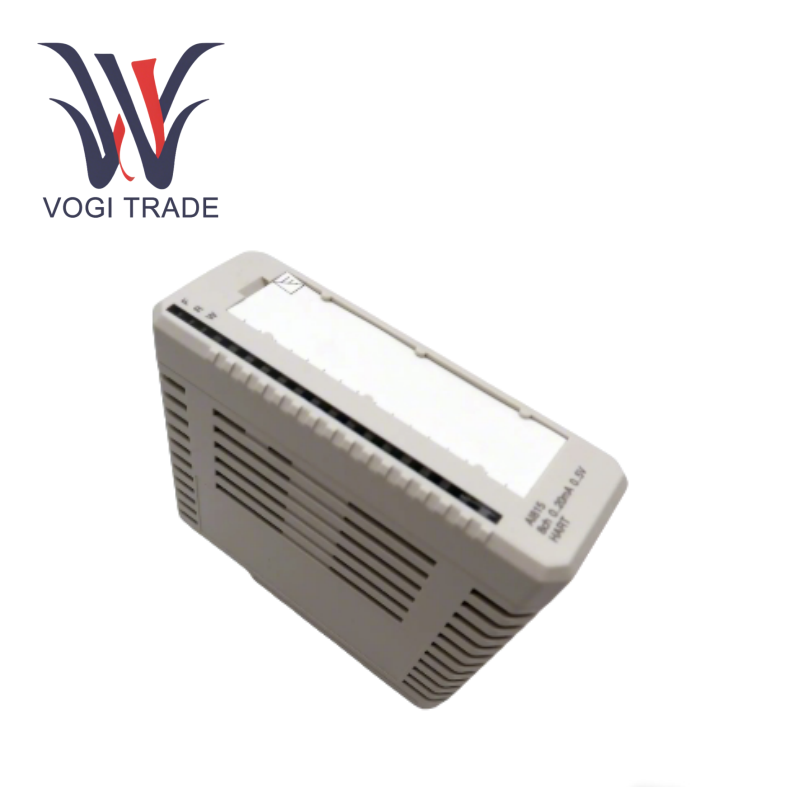

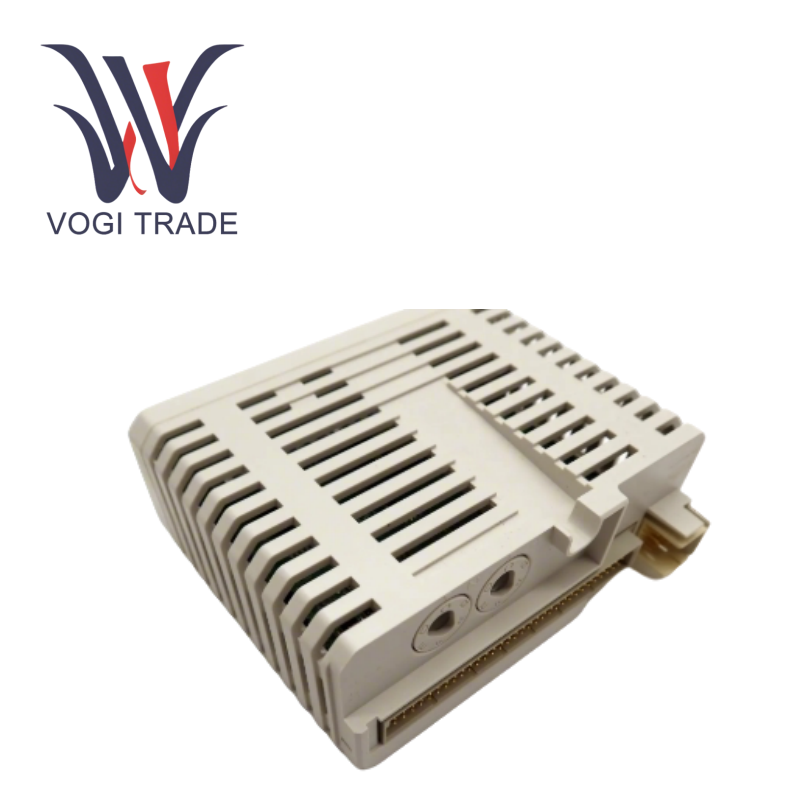

ABB AI815 3BSE052604R1

Parameter teknis

Input saat ini: 20mA, resistansi input 250Ω

Input tegangan: 5V (unipolar tunggal), resistansi input> 10mΩ

Resolusi: 12 bit, tingkat kesalahan pengukuran ≤ ± 0,1%

Tegangan kerja: 24VDC

Toleransi tegangan berlebihan/undervoltage: 11VDC, Perlindungan limiter arus bawaan

Suhu kerja: -40 ° C hingga +70 ° C

Desain Perlindungan: Optimalisasi Kompatibilitas Elektromagnetik, Gangguan Lingkungan Anti-Industri

Fungsi Diagnostik: Dukungan Deteksi Kesalahan Garis, Alarm Sinyal Out-of-Range

Fitur fungsional

1. Akuisisi sinyal presisi tinggi:

ABB AI815 3BSE052604R1 mencapai pengukuran presisi sinyal tingkat industri melalui resolusi 12-bit, dengan tingkat kesalahan kurang dari ± 0,1%, memenuhi persyaratan skenario keras seperti pemantauan tekanan reaktor kimia reaktor kimia

2. HART Integrasi Protokol: Sebagai modul yang mendukung protokol HART, ABB AI815 3BSE052604R1 dapat secara langsung berinteraksi dengan pemancar pintar, menyederhanakan kabel perangkat dua kawat, mendukung diagnosis jarak jauh, dan meningkatkan efisiensi perawatan.

3. Redundansi dan Ekspansi Modular: ABB AI815 3BSE052604R1 kompatibel dengan kerangka kerja sistem ABB S800 I/O, mendukung konfigurasi dasar yang berlebihan (seperti Tu844), dan dapat mengintegrasikan modul seperti AO815 dan di -fleksibel dan fleksibel.

4. Desain anti-interferensi tingkat industri: Melalui teknologi optimasi kompatibilitas elektromagnetik, ABB AI815 3BSE052604R1 masih mempertahankan stabilitas data dalam lingkungan elektromagnetik yang kuat, dan cocok untuk skenario interferensi tinggi seperti pemantauan tegangan bus sistem listrik.

Skenario Aplikasi

1. Kontrol loop tertutup reaktor kimia:

Digunakan untuk memantau sinyal tekanan dan aliran dalam reaktor secara real time, mencapai penyesuaian loop tertutup dari parameter proses melalui akuisisi presisi tinggi, dan memastikan stabilitas reaksi kimia.

2. Pemantauan Tegangan Bus Sistem Daya:

Dalam gardu atau sistem distribusi, data tegangan bus real-time dikumpulkan melalui input tegangan 8-saluran, dan konfigurasi yang berlebihan digabungkan untuk memastikan operasi jaringan yang aman.

3. Akuisisi sinyal multi-saluran dalam proses industri:

Dalam metalurgi, pengolahan air dan skenario lainnya, beberapa sinyal analog dikumpulkan secara terpusat, mendukung ekspansi modular ke sistem I/O ABB S800 untuk meningkatkan efisiensi kontrol otomatisasi.
