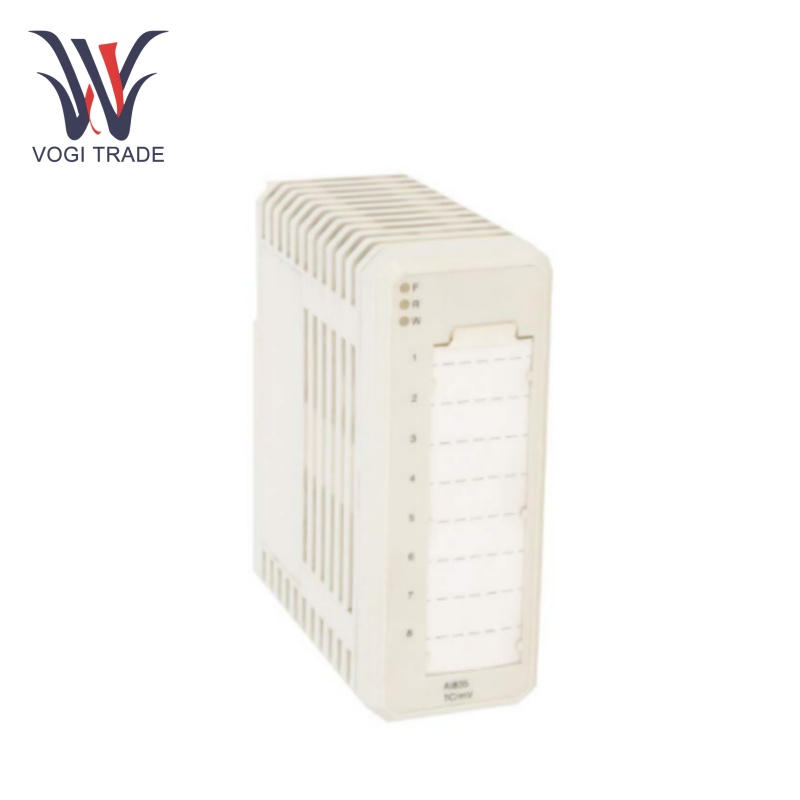

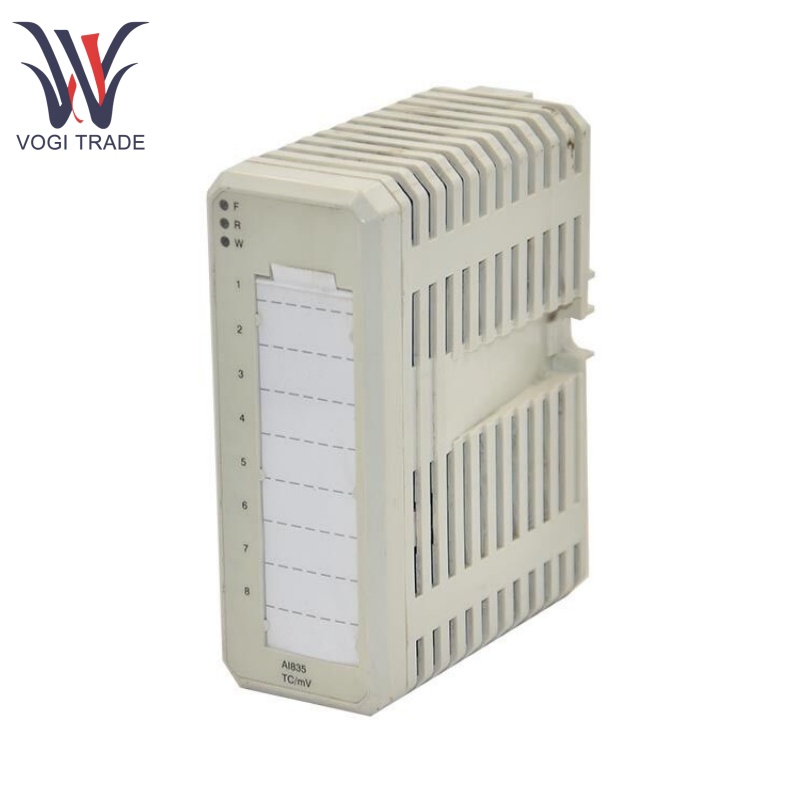

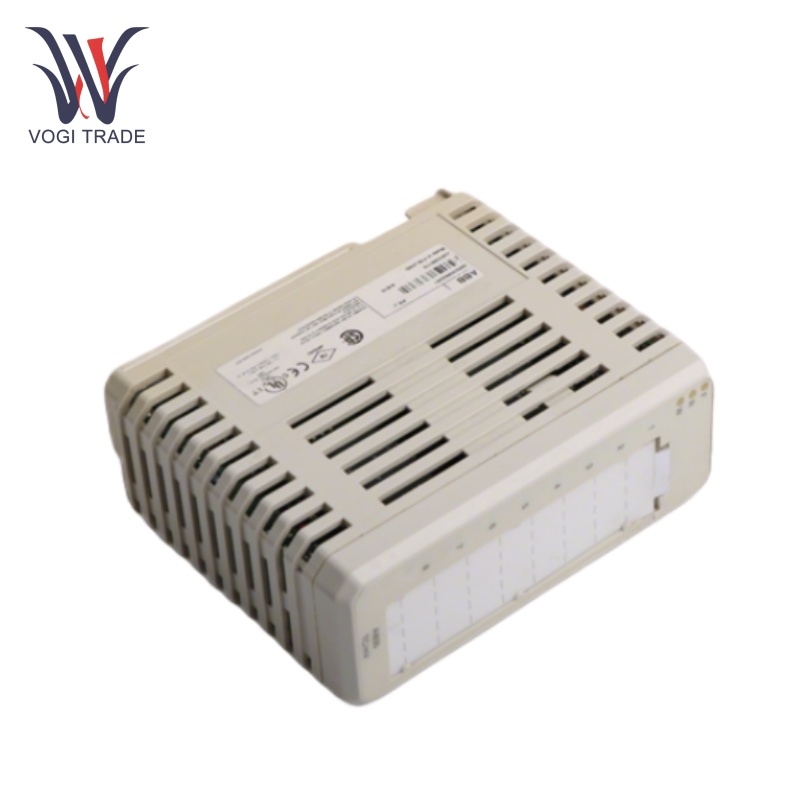

ABB AI835

Parameter teknis

Catu Daya:24 VDC

Rentang tegangan input:-10 hingga +10 V

Input Range Arus:-20 memiliki +20

Impedansi input:10 MΩ

Kisaran tegangan output:0 hingga 10 V

Output Range Arus:0 adalah 20 ma

Impedansi keluaran:100 oh

Jenis termokopel yang terukur:B, c, e, j, k, n, r, s, t

Resolusi:15-bit

Ketepatan:± 0,1% dari skala penuh

Linearitas:± 0,05% dari skala penuh

Kebisingan:<10 μV RMS

Rasio Penolakan Mode Umum (CMRR):> 120 dB

Suhu Operasi:-25 ° C hingga +70 ° C.

Suhu penyimpanan:-40 ° C hingga +70 ° C.

Fitur fungsional

High-Precision Signal Acquisition Module:ABB AI835 8-Channel Thermocouple/MV Modul Input yang Direkayasa untuk Termokopopel Presisi dan Pengukuran Sinyal Milivolt dengan Input diferensial. Fitur Penekanan Noise Mode Umum Lanjutan untuk akurasi ± 0,05%, dioptimalkan untuk pemantauan suhu industri dan deteksi sinyal level mikrovolt.

Rentang pengukuran fleksibel dan dapat dikonfigurasi:Setiap saluran mendukung rentang pengukuran yang dapat dikonfigurasi, mis. Kisaran tegangan dapat diatur dari -30 mV ke +75 mV linear. Mendukung hingga 8 jenis termokopel eksternal: b, c, e, j, k, n, r, s & t tipe. Fleksibilitasnya memungkinkan modul untuk dengan mudah disesuaikan agar sesuai dengan jenis sensor yang berbeda untuk memenuhi aplikasi di berbagai domain dan untuk memberikan tingkat penyesuaian yang tinggi dalam desain sistem.

Ini juga termasuk fungsi linierisasi:ABB AI835 mengintegrasikan fungsi kompensasi persimpangan dingin, melalui suhu persimpangan dingin ke suhu persimpangan referensi (persimpangan dingin) untuk kompensasi yang akurat dalam pengukuran termokopel, untuk mencapai pengukuran suhu presisi tinggi. Ditambah modul menyediakan fungsi linierisasi, yang dapat mewujudkan output linier dari termokopel dan sinyal nonlinier lainnya, yang memungkinkan sistem kontrol dioperasikan lebih lanjut secara langsung.

Deteksi pemutusan input dan perlindungan sirkuit pendek output:ABB AI835 memiliki fungsi deteksi pemutusan input input bawaan dan dapat mengidentifikasi apakah kabel sensor telah terputus secara real time, memastikan keandalan sistem akuisisi data dan mendukung pemicu alarm atau tindakan korektif. ABB AI835 juga memiliki keluaran perlindungan sirkuit pendek yang melindungi modul dan beban yang terhubung dari kerusakan saat sirkuit output pendek.

Desain Gasrelaxation:ABB AI835 memberikan isolasi galvanik antara saluran input dan output untuk mencegah gangguan listrik dari mempengaruhi sinyal pengukuran. Desain isolasi ini mengurangi risiko sengatan sengatan listrik dan kerusakan peralatan karena pemisahan sirkuit, meningkatkan keamanan sistem sambil juga melindungi modul dan peralatan lainnya dari kesalahan listrik.

Kompatibilitas luas dengan unit terminal multi-modul (MTU):ABB AI835 mendukung berbagai model MTU termasuk TU810, TU812, TU814, TU818, TU830 dan TU833. Berbagai kompatibilitas ini memberikan banyak fleksibilitas untuk berintegrasi ke dalam sistem sehingga pengguna dapat memilih MTU yang berbeda sesuai dengan yang perlu mendapatkan kemampuan fungsional tambahan seperti pengkondisian sinyal, mengakhiri konfigurasi atau opsi penghubung.

Bidang aplikasi

Otomatisasi Industri:Digunakan dalam industri manufaktur seperti otomotif, elektronik dan plastik untuk memantau dan mengendalikan berbagai variabel proses. ABB AI835 Proses manufaktur ini sangat bergantung pada proses pengendalian dan memastikan kualitas, yang dicapai dengan konversi sinyal analog sensor yang benar. Medan listrik juga dapat digunakan untuk mengukur tegangan dan arus dalam pembuatan papan sirkuit cetak untuk mendeteksi dan memperbaiki jika ada penyimpangan dalam proses pembuatan.

Pasokan dan Deda EnergiTCH:Pengumpulan data penting ini dari ABB AI835 juga akan dapat mengoptimalkan pembangkit listrik, mencegah kegagalan peralatan, dan meningkatkan efisiensi dalam produksi energi. Ini juga dapat digunakan untuk memantau tegangan dan arus dalam jaringan distribusi di gardu dan titik distribusi, meningkatkan stabilitas grid dan memastikan kualitas catu daya.

Regulasi Lingkungan:Pemantauan Lingkungan | Modul ini memberikan konversi analog-ke-digital (ADC) yang tepat dengan akurasi tinggi dan memungkinkan kontrol yang akurat atas proses yang diolah dengan air untuk memenuhi standar kualitas. Ini dapat diintegrasikan dengan sensor di stasiun pemantauan kualitas udara yang mengukur polutan termasuk partikel, sulfur dioksida, dan nitrogen oksida, memberikan data waktu nyata yang berguna untuk pemantauan lingkungan dan kepatuhan terhadap peraturan.

Sistem Bangunan Cerdas dan Kontrol Lingkungan:ABB AI835 dapat berinteraksi dengan sensor yang mengukur suhu, kelembaban, dan kualitas udara di berbagai area bangunan. Mengonversi sinyal analog ini menjadi data digital, modul ini memungkinkan sistem manajemen bangunan untuk mengatur sistem pemanasan, ventilasi, dan pendingin udara (HVAC), sistem pencahayaan, dan layanan bangunan lainnya. Penggunaan kasus seperti mendeteksi suhu dan kelembaban, secara otomatis menyesuaikan pengaturan sistem HVAC sesuai kebutuhan untuk mempertahankan lingkungan dalam ruangan yang nyaman bagi penghuni sambil memaksimalkan optimasi konsumsi energi.
