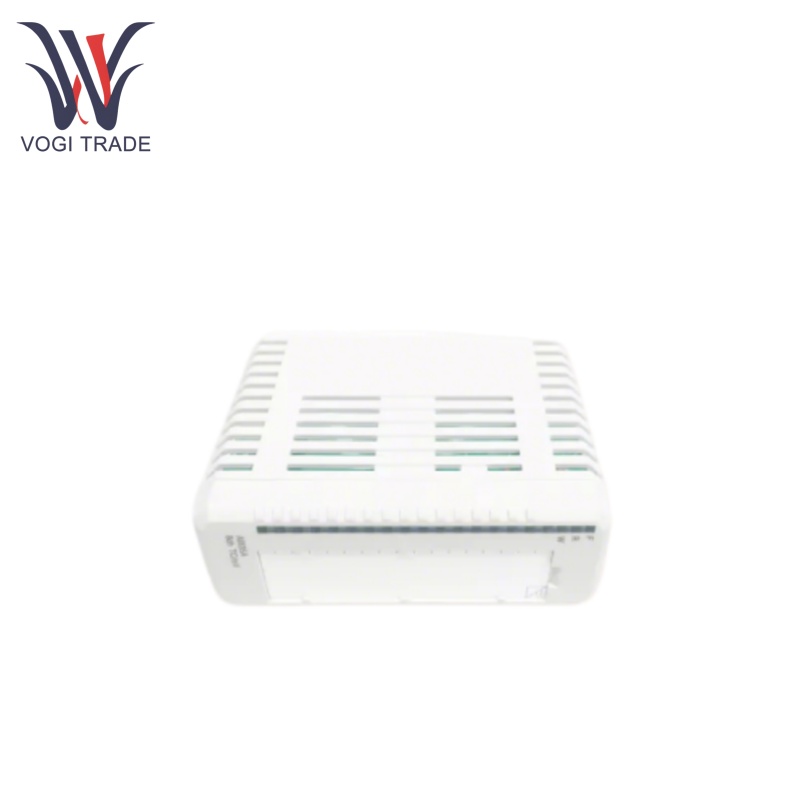

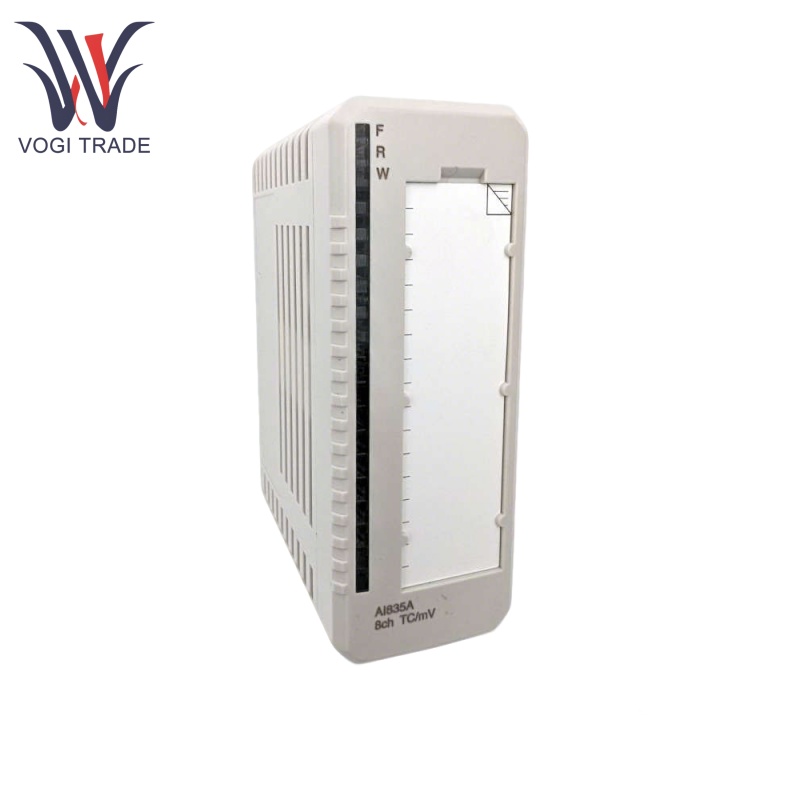

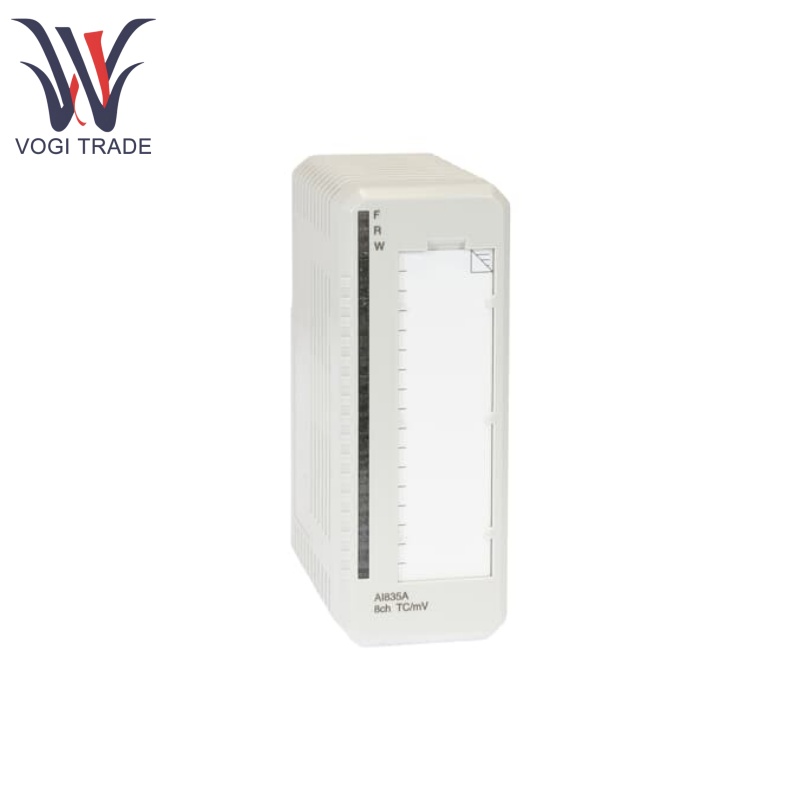

ABB AI835A

Parameter teknis

Resolusi:15 bit

Impedansi input:> 1 MΩ

CMRR (50 Hz, 60 Hz):120 dB

NMRR (50 Hz, 60 Hz):> 60 dB

Tegangan isolasi terukur:50 v

Tegangan uji dielektrik:500 V A.C.

Disipasi Kekuatan:1.6 w

Konsumsi Saat Ini +Bus Modul 5V:75 Ma

Konsumsi Saat Ini +Bus Modul 24V:50 ma

CJ-channel (ch 8):<-40 ° C dan> 100 ° C

Suhu operasi:0 hingga +55 ° C, persetujuan dikeluarkan untuk +5 hingga +55 ° C

Suhu penyimpanan:-40 hingga +70 ° C.

Kelembaban relatif:5 hingga 95%, tidak mengondensasi

Suhu sekitar maks:55 ° C, untuk pemasangan vertikal dalam MTU kompak 40 ° C

Kelas Perlindungan:IP20

Fitur fungsional

Konfigurasi Saluran Input Independen:ABB AI835A dilengkapi dengan 8 saluran input diferensial, dan kisaran pengukuran masing -masing saluran dapat disesuaikan dengan level yang berbeda. Dalam kisaran linier dari -30mV hingga +75mv, dapat dipilih, dan juga dapat disesuaikan dengan berbagai jenis termokopel: B, C, E, J, K, N, R, S, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T, T yang yang ”

Fungsi Kompensasi Persimpangan Dingin:Saluran ke -8 ABB AI835A dapat dikonfigurasi sebagai pengukuran suhu "ujung dingin", yang sebenarnya merupakan kompensasi ujung dingin untuk saluran 1. Suhu ujung dingin dapat diukur secara akurat pada terminal sekrup MTU dari modul, atau pada unit koneksi yang jauh dari perangkat, dan nilai suhu akhir dingin dapat ditentukan.

Resolusi Konversi A/D Tinggi:ABB AI835A memiliki konversi A/D 15-bit untuk memastikan pengukuran presisi tinggi dan akuisisi sinyal termokopel dan milivolt yang akurat.

Pemantauan kesalahan:Saluran input ABB AI835A memiliki fungsi pemantauan sirkuit terbuka dan pemutusan, yang dapat mendeteksi kesalahan saluran dalam waktu, meningkatkan keandalan operasi sistem, dan memastikan stabilitas dan keamanan proses pengukuran.

Bidang aplikasi

Otomatisasi Industri:ABB AI835A sedang digunakan di antara manufaktur industri. Di pabrik otomotif, ia dihubungkan dengan sensor untuk menguji torsi lengan robot untuk perakitan yang tepat, jam tangan mengelas suhu senjata untuk lasan berkualitas, dan memeriksa tekanan sistem hidrolik. Dalam industri elektronik, ini mengukur tegangan dan arus dalam proses pembuatan papan sirkuit cetak. Dalam pembuatan plastik, ia mengukur suhu dan tekanan selama cetakan injeksi.

Pasokan dan Alokasi Energi:Fungsi pengukuran suhu yang tepat dari ABB AI835A dapat digunakan oleh sistem kontrol untuk mempertahankan pasokan bahan bakar yang sesuai dan parameter lainnya, sambil memantau tekanan turbin uap, dan dapat dihubungkan ke sensor yang mengukur kecepatan angin; Menurut keadaan aliran angin untuk mengontrol sistem kontrol menyesuaikan sudut pitch blade turbin; mengoptimalkan pembangkit listrik. Ini dapat digunakan untuk memberikan pemantauan waktu nyata status energi majemuk di jaringan distribusi. Mempertahankan level tegangan dan arus yang stabil sangat penting untuk stabilitas jaringan dan kualitas catu daya.

Pemantauan Lingkungan:ABB AI835A adalah pilihan populer untuk digunakan di pabrik pengolahan air, stasiun pemantauan kualitas udara, dan fasilitas pengelolaan limbah. Ini dapat mengukur kandungan oksigen terlarut dan kekeruhan dalam air; polutan seperti partikel, sulfur dioksida dan nitrogen oksida di udara; dan dapat memantau komposisi suhu dan gas tempat pembuangan sampah. Fungsi utamanya adalah untuk mengubah sinyal analog sensor ini secara akurat sehingga dapat memberikan penilaian lingkungan dan kepatuhan peraturan secara real time.

Sistem Bangunan Cerdas dan Kontrol Lingkungan:ABB AI835A terhubung ke sensor yang menentukan suhu berbagai bagian bangunan. Sistem manajemen bangunan dapat mengontrol pemanas, ventilasi, dan pendingin udara (HVAC) bangunan untuk mempertahankan pembacaan suhu sehingga orang dapat hidup dengan nyaman. Ini juga dapat memeriksa tingkat kelembaban menggunakan modul. Sistem ini mampu mengendalikan pelembab melalui pengukuran kelembaban yang tepat.
