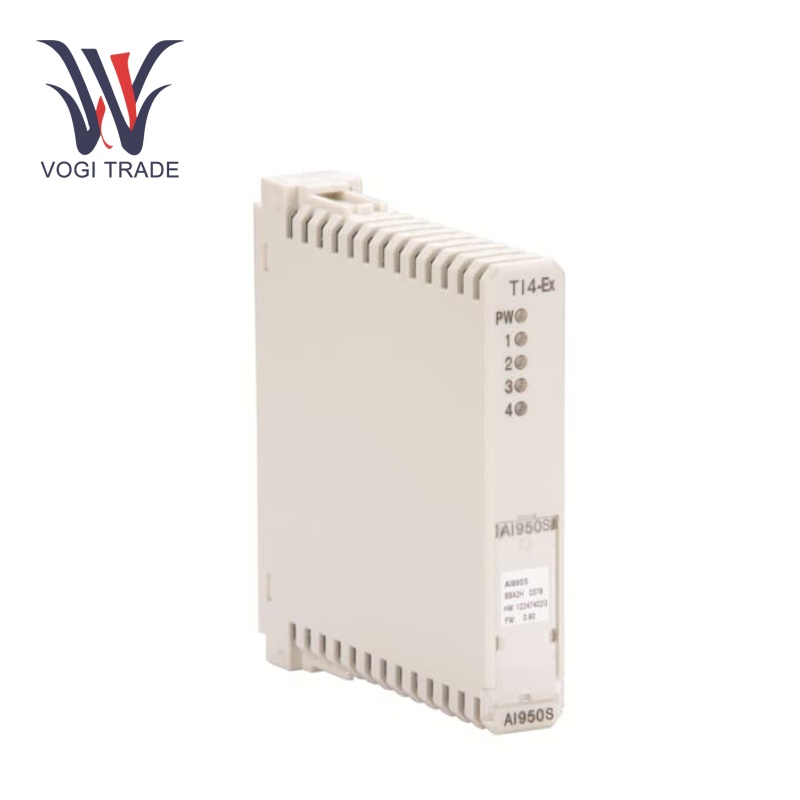

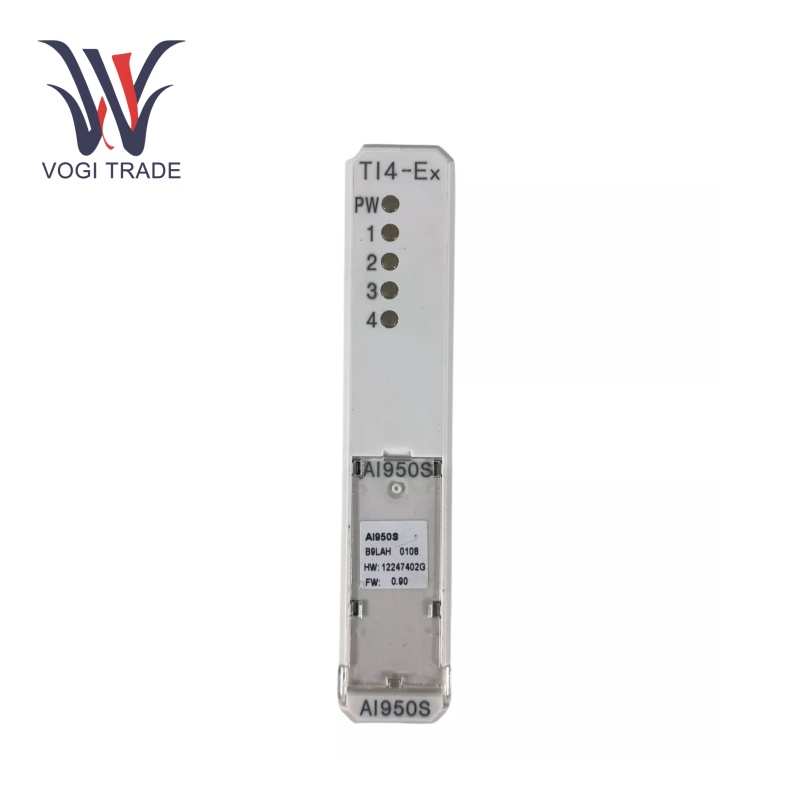

ABB AI950S

Parameter operasi

Catu Daya:Catu Daya 24V DC

Saluran input: Empat saluran input

Pemrosesan SinyaL:Setiap saluran dilengkapi dengan konverter analog-ke-digital 16-bit

Suhu operasi: -25 ° C hingga +70 ° C.

Ketepatan: Modul ini menawarkan akurasi tinggi ± 0,1%

Keselamatan intrinsik: Modul memiliki sertifikasi ATEX untuk pemasangan di zona 1.

Fitur Produk

Redundansi: Sistem I/O S900 dapat saling berhubungan dengan beberapa modul S900 I/O dan fitur redundansi daya dan redundansi komunikasi. Redundansi ini membantu menjamin ketersediaan sistem yang tinggi untuk mencegah ke bawah dengan kegagalan daya atau komunikasi.

Konfigurasi PanasDan Hot Swap: ABB AI950S mendukung konfigurasi panas di Run, artinya pengguna dapat mengubah konfigurasi sistem tanpa mematikan seluruh sistem. Banyak yang memiliki kemampuan swap panas yang memungkinkan komponen diganti saat sistem masih hidup.

Diagnostik: ABB AI950S menawarkan kemampuan diagnostik canggih. Fungsi -fungsi ini dapat membantu mendeteksi masalah seperti celana pendek dan pecah di dalam koneksi sensor. Ini berarti bahwa diagnostik yang sangat baik dapat dilakukan melalui konfigurasi FDT/DTM yang membantu dengan menemukan kesalahan yang lebih mudah.

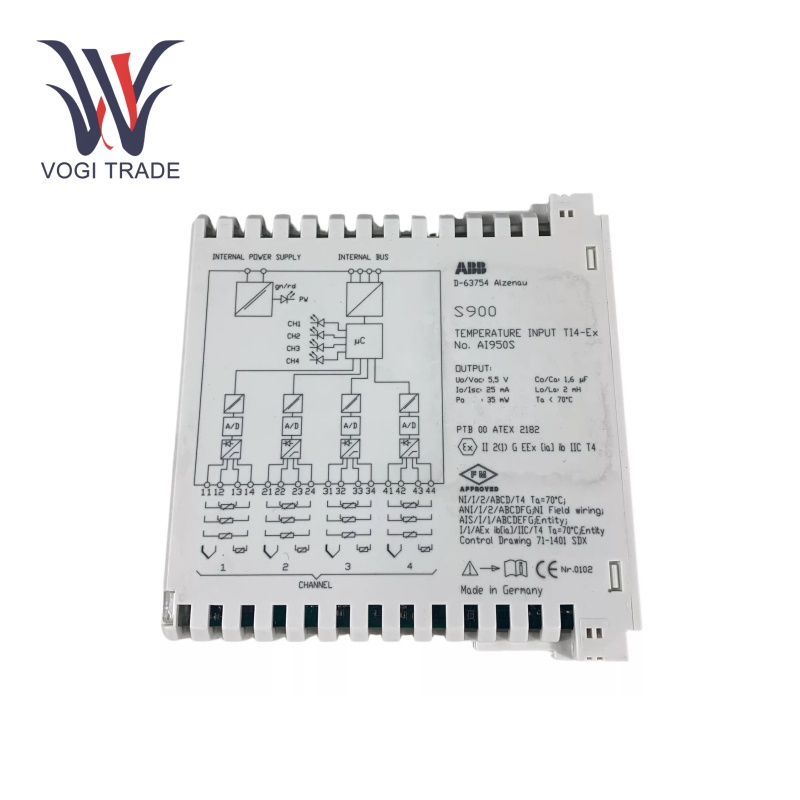

Pengukuran termokopel: ABB AI950S memberikan kompensasi persimpangan dingin internal atau eksternal untuk pengukuran termokopel. Ini mengacu pada kompensasi untuk suhu pada persimpangan referensi termokopel, yang diperlukan untuk pembacaan suhu yang akurat.

Pengukuran suhu: Modul ABB AI950S membaca sinyal suhu dari berbagai sensor dan mengubah sinyal analog menjadi sinyal digital untuk pemrosesan selanjutnya oleh sistem kontrol.

Kompatibilitas Sensor: Ini mendukung berbagai sensor suhu, termasuk RTD dan termokopel, menawarkan fleksibilitas dalam pemilihan sensor.

Isolasi: Modul ini memiliki isolasi listrik lebih lanjut antara input, bus dan daya untuk perlindungan sistem lebih lanjut dan integritas sinyal.

Instalasi

Lokasi:Sistem I/O Remote S900 dapat ditempatkan di daerah yang tidak berbahaya, atau dipasang langsung di area berbahaya Zona 1 atau Zona 2 tergantung pada varian sistem yang dipilih. 4 Mesin non-sparking di daerah berbahaya terus beroperasi 3 dan semua prosedur instalasi mematuhi peraturan ATEX yang relevan.

Komputasi Data: Sistem I/O S900 menggunakan standar DP Profibus untuk berkomunikasi ke tingkat sistem kontrol. Ini memungkinkan komunikasi yang dapat diandalkan antara sistem I/O dan sistem kontrol.

Rentang aplikasi

Area berbahaya: Karena sertifikasi ATEX untuk pemasangan zona 1, ABB AI950s cocok untuk digunakan di industri di mana ada atmosfer yang berpotensi meledak, seperti industri minyak dan gas, pabrik petrokimia, dan fasilitas manufaktur kimia.

Pemantauan jarak jauh:Berguna untuk aplikasi pemantauan jarak jauh sebagai bagian dari sistem I/O Remote S900.

Proses melawanL:Dalam industri kimia, petrokimia dan farmasi, pemantauan dan proses pengendalian.

Manajemen energi: Mengukur dan mengelola konsumsi energi dalam pembangkit listrik dan sistem distribusi.

Sistem Keselamatan: Memanfaatkan sistem keselamatan, yang menuntut pemantauan suhu yang tepat dalam lingkungan berbahaya.

Pemecahan masalah

Alat Diagnostik:Gunakan fungsi diagnostik yang diperluas dan antarmuka FDT/DTM untuk melokalisasi masalah. Periksa informasi diagnostik. Jika modul menandai kesalahan, lihat informasi diagnostik yang tersedia untuk mengidentifikasi masalah yang mendasarinya.

Kekuatan dan Komunikasi:Untuk masalah terkait daya, verifikasi bahwa unit catu daya dikonfigurasi dan hijau. Dalam hal masalah komunikasi, pastikan bahwa koneksi DP Profibus, konfigurasi jaringan dan status komponen lain dari jaringan komunikasi.

Penggantian Komponen:Jika komponen dalam modul ABB AI950S rusak, gunakan fungsionalitas hot swap untuk menggantinya. Namun, pastikan untuk mengikuti prosedur yang tepat untuk menghindari bahaya listrik atau gangguan sistem.
