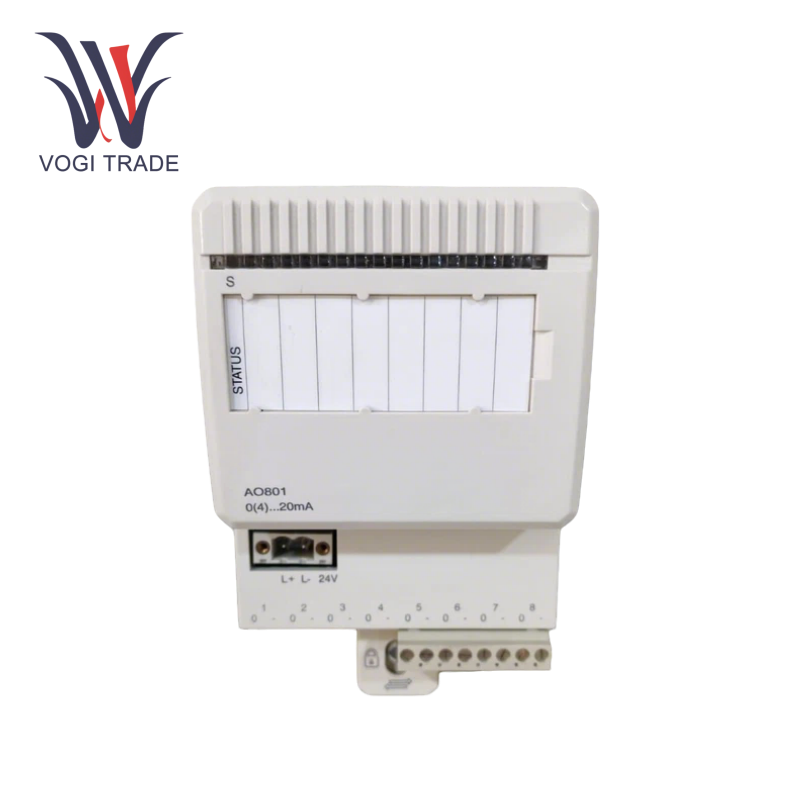

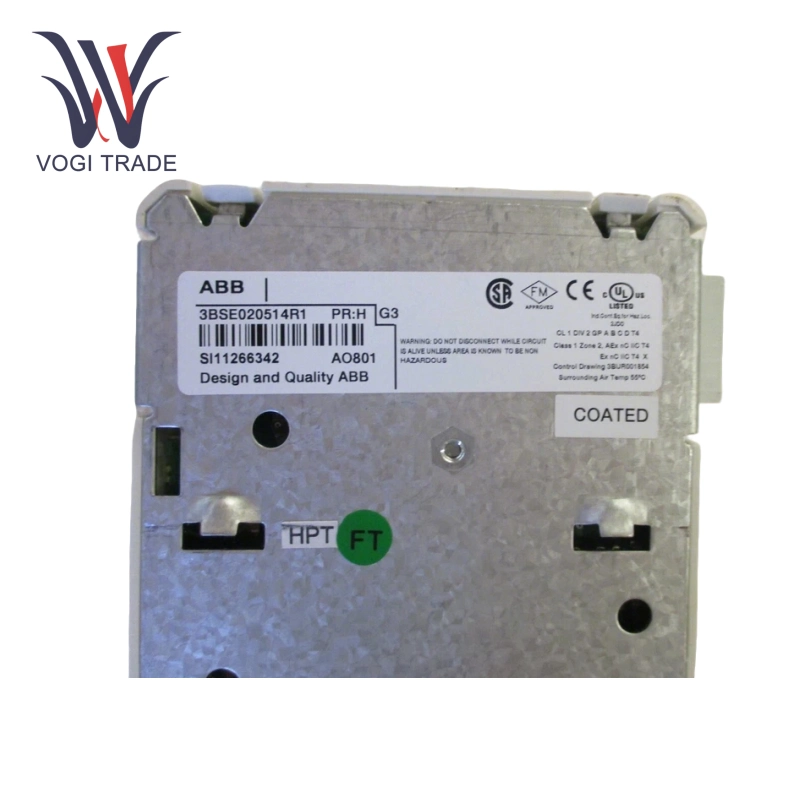

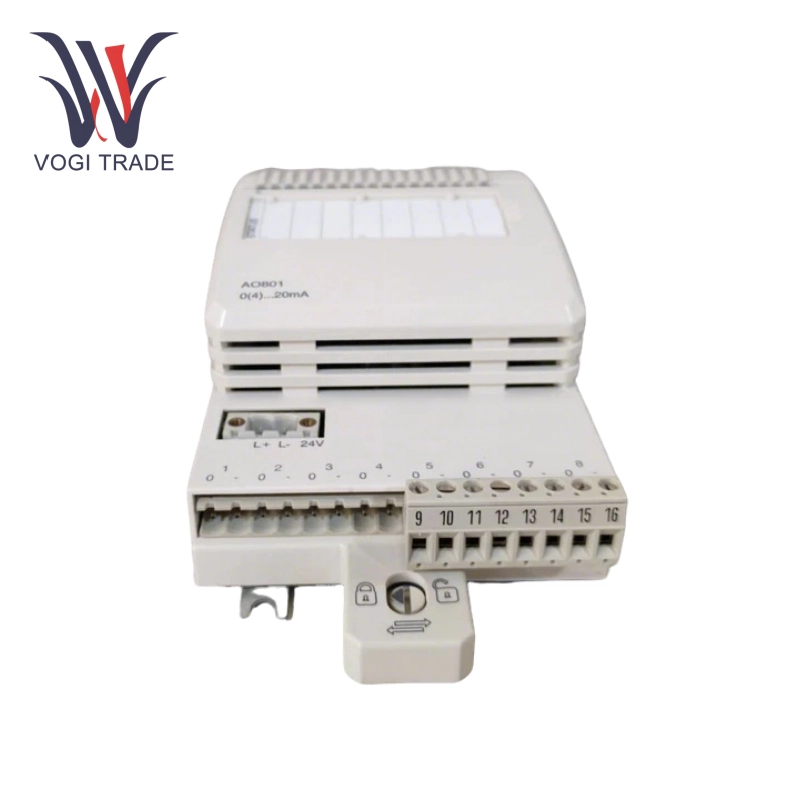

ABB AO801 3BSE020514R1

Parameter teknis

Jenis Saluran: 8-channel output analog tunggal non-ending

Kisaran sinyal output: 0–20 mA / 4–20 mA (dapat dikonfigurasi)

Resolusi: 12 bit, akurasi ± 0,1%

Kapasitas beban: beban output maksimum: 850 Ω

Kinerja Isolasi: Isolasi Grup (Isolasi ke Ground), tahan tegangan 500 V AC (1 menit)

Waktu respons: Bangkitnya 10 μs, perbarui siklus 1 ms

Persyaratan Catu Daya: +24 V Catu Daya Eksternal, Konsumsi Saat Ini 200 Ma; Catu Daya Bus Modul +5 V, saat ini 70 mA

Suhu pengoperasian: 0 ° C hingga +55 ° C (Operasi), -40 ° C hingga +70 ° C (penyimpanan)

Level Perlindungan: IP20 (Bukti Debu dan Tetes), sesuai dengan Standar Perlindungan Korosi Level ISA-S71.04 G3

Prinsip Penggunaan

Konversi dan Output Sinyal: Pengontrol (seperti AC 800m) mengirimkan instruksi digital ke modul AO801 melalui Modulebus.

DAC internal (konverter digital-ke-analog) dari ABB AO801 3BSE020514R1 mengubah sinyal digital menjadi sinyal arus analog 0-20 mA atau 4-20 mA, yang output ke perangkat lapangan melalui MTU (unit terminal modul).

Diagnosis dan perlindungan diri: ABB AO801 3BSE020514R1 secara berkala melakukan tes mandiri untuk mendeteksi kesalahan seperti sirkuit pendek dan kelebihan beban, dan menunjukkan status operasi/kesalahan melalui status LED (S lampu). Ketika kelainan terdeteksi, fungsi OSP (Status Keselamatan Output) dipicu untuk mengalihkan output ke nilai keamanan yang telah ditentukan (seperti menjaga nilai terakhir atau kembali ke nol).

Redundansi dan Ekspansi: Mendukung konfigurasi yang berlebihan (membutuhkan catu daya yang berlebihan dan modul komunikasi) untuk memastikan ketersediaan sistem yang tinggi. Setiap antarmuka komunikasi CI801 dapat menghubungkan hingga 7 modul AO801, yang cocok untuk sistem I/O terdistribusi skala besar.

Karakteristik fungsional

Kontrol presisi tinggi: Resolusi 12-bit dikombinasikan dengan tingkat kesalahan ± 0,1% memastikan keakuratan output sinyal, yang cocok untuk skenario kontrol proses dengan persyaratan akurasi yang ketat.

Konfigurasi Fleksibel: Rentang output yang dapat diprogram (0–20 mA atau 4-20 mA), dukungan untuk protokol HART (versi spesifik diperlukan), kompatibel dengan komunikasi instrumen pintar.

Keandalan dan Daya Daya: Desain Perlindungan Sirkuit Pendek, output dapat menahan sirkuit pendek dengan catu daya +24 V atau ground (ZP).

Diagnosis dan pemeliharaan yang nyaman: Indikator status LED depan menunjukkan status operasi modul (normal/kesalahan) secara real time. Dukung pemantauan jarak jauh dan debugging melalui perangkat lunak pembangun kontrol kompak untuk mengurangi waktu henti.

Kompatibilitas luas: Integrasi tanpa batas dengan ABB 800XA, AC 800M dan sistem lainnya, dan kompatibel dengan sistem PLC atau DCS pihak ketiga melalui file GSD.
