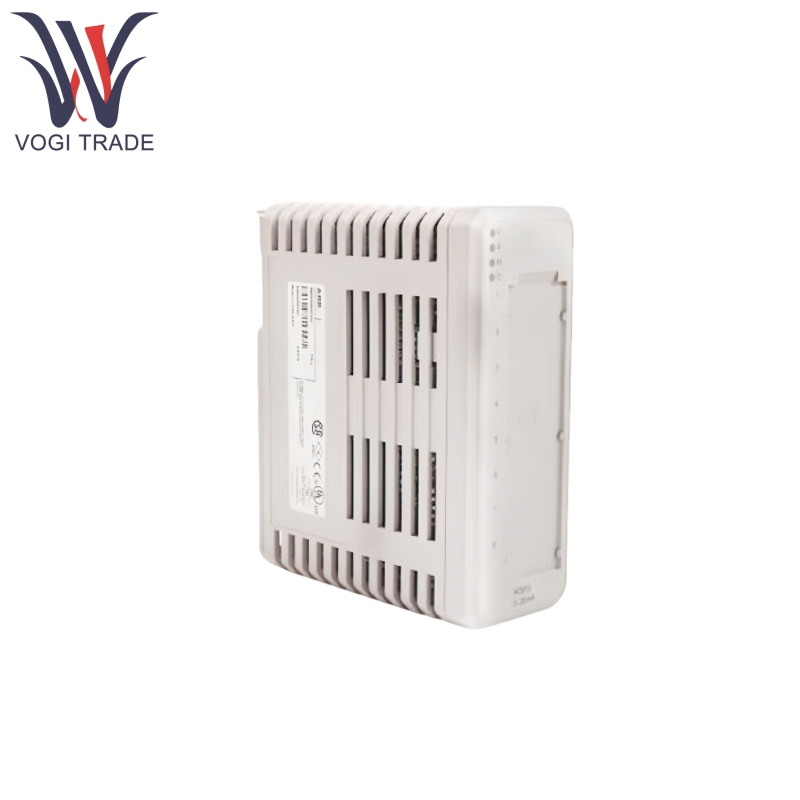

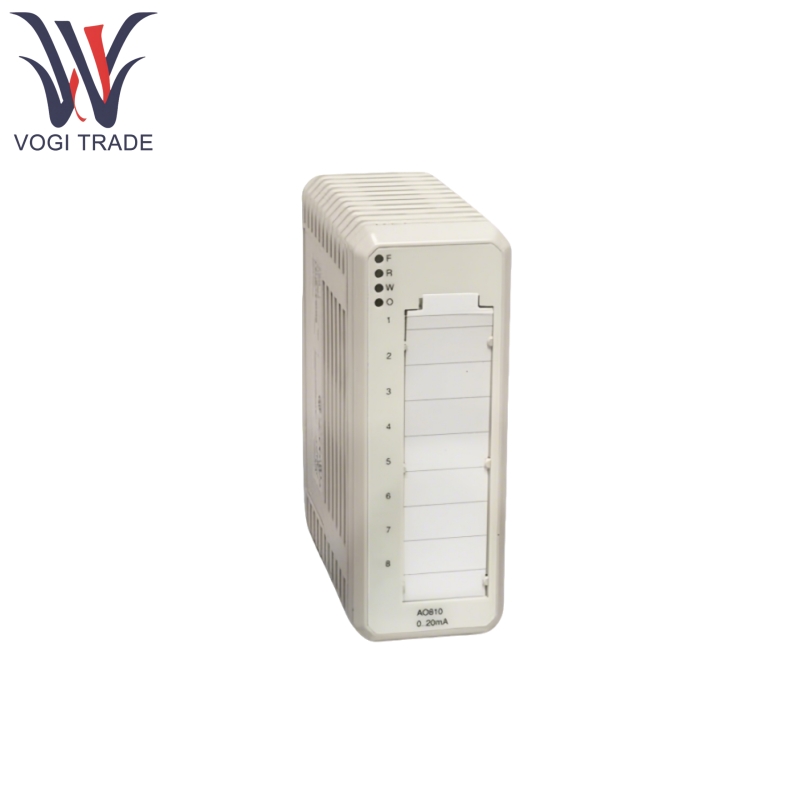

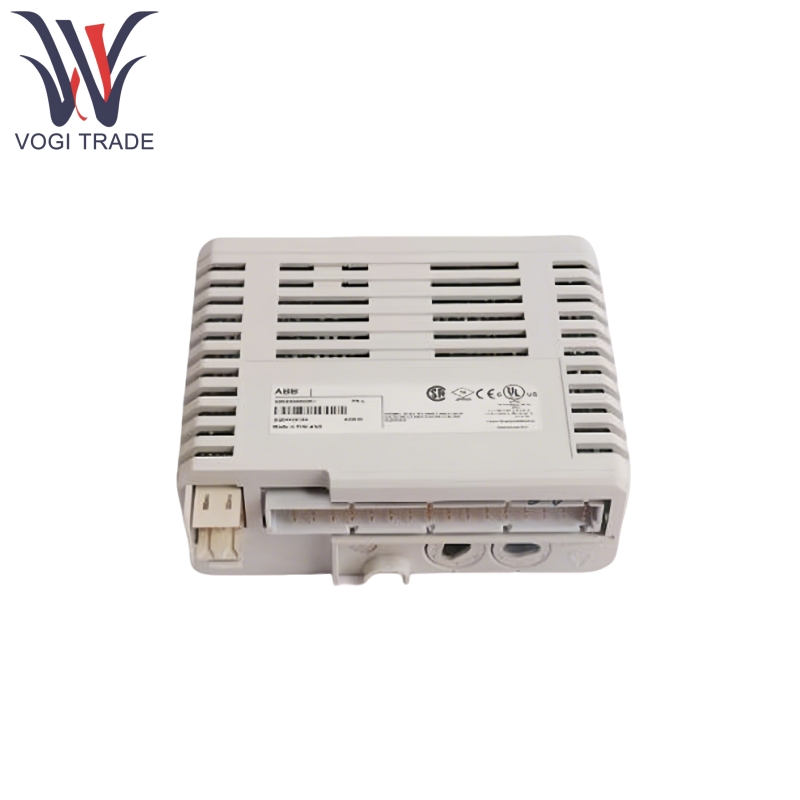

Merek: ABBDeskripsi: Modul Output AnalogKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 10Istilah pembayaran: T/T.Port Pengiriman: ShenzhenABB AO810V2 3BSE038415R1 adalah versi AO810 yang ditingkatkan, dengan fungsi utama dari mengonversi sinyal kontrol digital secara akurat menjadi sinyal analog untuk mengemudi dan mengendalikan aktuator di situs industri. Berfokus pada keandalan dan fleksibilitas dalam skenario otomatisasi industri, dapat diintegrasikan dengan mulus ke dalam sistem kontrol seperti ABB 800XA dan juga kompatibel dengan sistem PLC/DCS utama. Ini banyak digunakan dalam bidang kontrol proses dan regulasi peralatan.
| Pembuatan |
Abb |
| Nomor Model |
AO810V2 |
| Nomor pemesanan |
3BSE038415R1 |
| Katalog |
S800 I/O. |
| Negara asal |
Swiss |
| Kode HS |
8471800000 |
| Dimensi |
12*10*6cm |
| Berat |
0.2kg |
Fitur Produk
ABB AO810V2 3BSE038415R1 Fitur 8 saluran output analog independen, yang masing -masing dapat dikonfigurasi secara individual untuk jenis dan rentang output, memungkinkan kontrol simultan dari beberapa aktuator tanpa gangguan.
Menawarkan resolusi 16-bit, memastikan kesalahan konversi minimal antara sinyal digital dan analog, memenuhi persyaratan untuk kontrol presisi tinggi.
Ini mendukung deteksi sirkuit terbuka dan arus berlebih, memicu peringatan kesalahan melalui lampu indikator dan alarm sistem. Ketika tegangan suplai turun di bawah ambang batas, modul secara otomatis melaporkan kesalahan dan mencatatnya.
Ini dapat memantau status perangkat keras secara real time, memastikan operasi stabil jangka panjang.
Ini mendukung hot-swapping online, memungkinkan modul untuk diganti tanpa mematikan sistem, mengurangi downtime perawatan dan meningkatkan ketersediaan sistem.
Ini mendukung komunikasi Profibus DP atau Ethernet, memungkinkan integrasi tanpa batas dengan ABB 800XA, PLC pihak ketiga, dan sistem DCS untuk pertukaran data waktu-nyata.
Prinsip menggunakan Prinsip
ABB AO810V2 dapat menerima perintah kontrol digital dari pengontrol.
ABB AO810V2 mengubah sinyal digital menjadi sinyal analog yang sesuai secara internal melalui DAC 16-bit (konverter digital-ke-analog).
ABB AO810V2 mengirimkan sinyal ke aktuator melalui saluran output untuk menggerakkan perangkat untuk melakukan tindakan yang sesuai.
ABB AO810V2 memberikan umpan balik waktu nyata pada status saluran ke pengontrol untuk membentuk sistem kontrol loop tertutup.
Aplikasi produk
ABB AO810V2 digunakan dalam rekayasa kimia dan farmasi untuk mengontrol suhu dan tekanan pembuluh reaksi, mengatur kecepatan agitator dan kekuatan pemanas, dan memastikan reaksi kimia yang stabil.
ABB AO810V2 dapat digunakan untuk kontrol kecepatan turbin, kontrol level air boiler, atau arus eksitasi generator pemantauan untuk menjaga stabilitas grid.
ABB AO810V2 dapat digunakan dalam minyak dan gas untuk mengatur pembukaan katup pipa minyak dan tekanan kompresor untuk memastikan efisiensi dan keamanan transportasi minyak dan gas.
ABB AO810V2 dapat digunakan dalam manufaktur mekanis untuk mengontrol laju umpan alat mesin CNC dan tekanan sistem hidrolik, sehingga meningkatkan akurasi pemrosesan.
ABB AO810V2 dapat mengatur kecepatan kipas dan pembukaan katup air unit pendingin udara untuk mencapai kontrol suhu dan kelembaban yang tepat.
Parameter produk
Berikut ini adalah detail modul output analog ABB AO810V2 3BSE038415R1.
| Kategori parameter |
Parameter spesifik |
| Jumlah saluran keluaran |
8 (dapat dikonfigurasi secara independen) |
| Tipe sinyal keluaran |
Saat ini: 4-20mA, 0-20mA; Tegangan: 0-10V |
| Resolusi |
16-bit (rentang penuh) |
| Kapasitas muatan |
Untuk output saat ini: ≤500Ω (catu daya tunggal) Diperlukan 250-850Ω (catu daya ganda, konfigurasi eksternal) |
| Waktu respons |
Nilai tipikal ≤10ms (dari perintah digital ke output analog yang stabil) |
| Persyaratan catu daya |
Tegangan Operasi: 24V DC (Kisaran Fluktuasi yang Diijinkan: 19.2-28.8V DC) Konsumsi Daya: Sekitar 3W |
| Lingkungan operasi |
Suhu: -20 ℃ hingga 60 ℃ (tidak ada kondensasi) Kelembaban: 5% -95% RH (non-kondensasi) |
| Kelas Perlindungan |
IP20 (modul itu sendiri) Saat dipasang di kabinet kontrol, kelas perlindungan ditentukan oleh kabinet |
