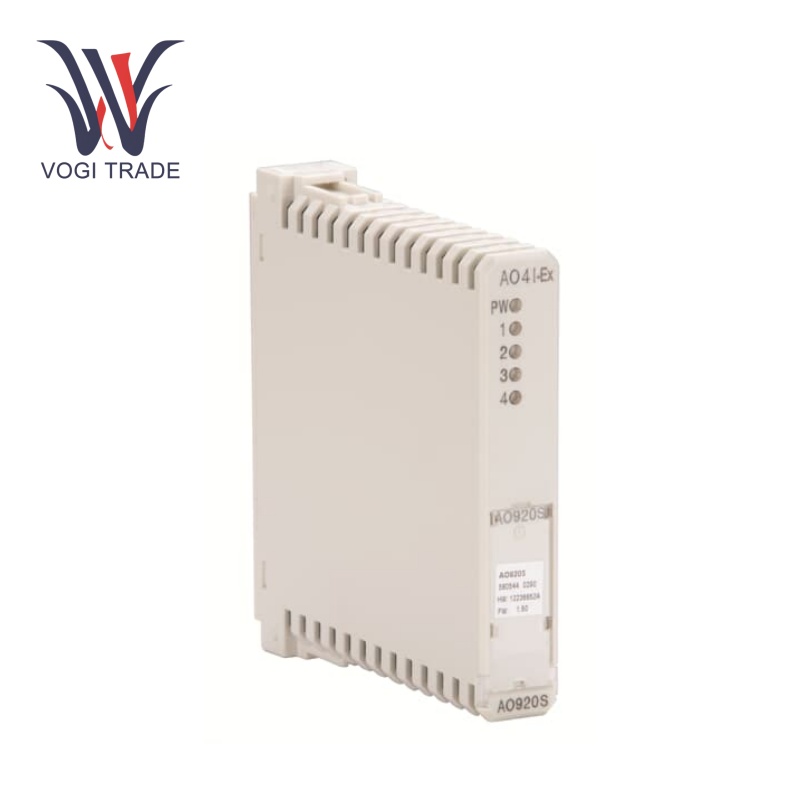

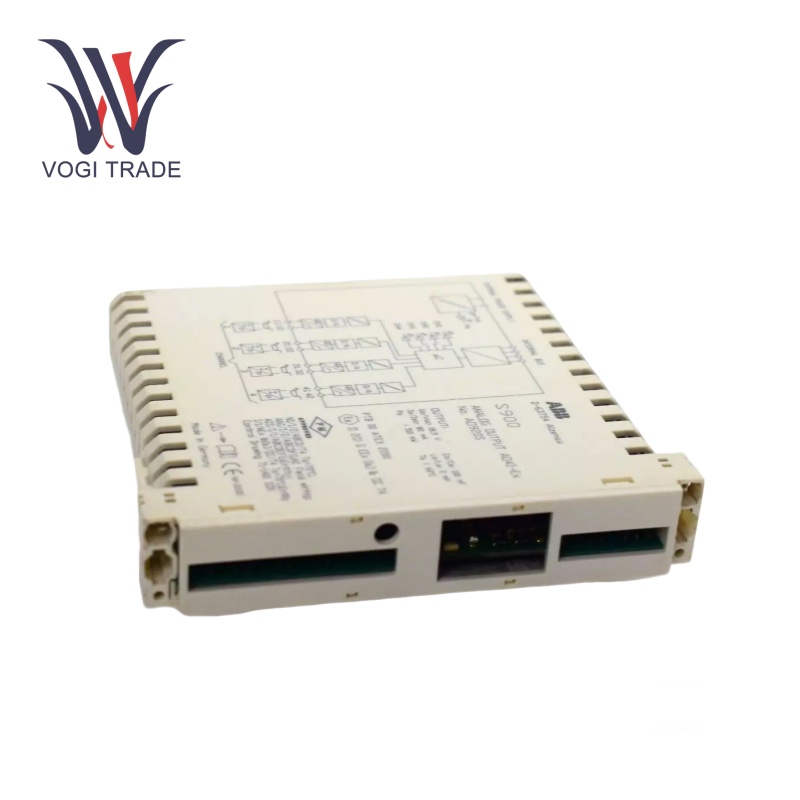

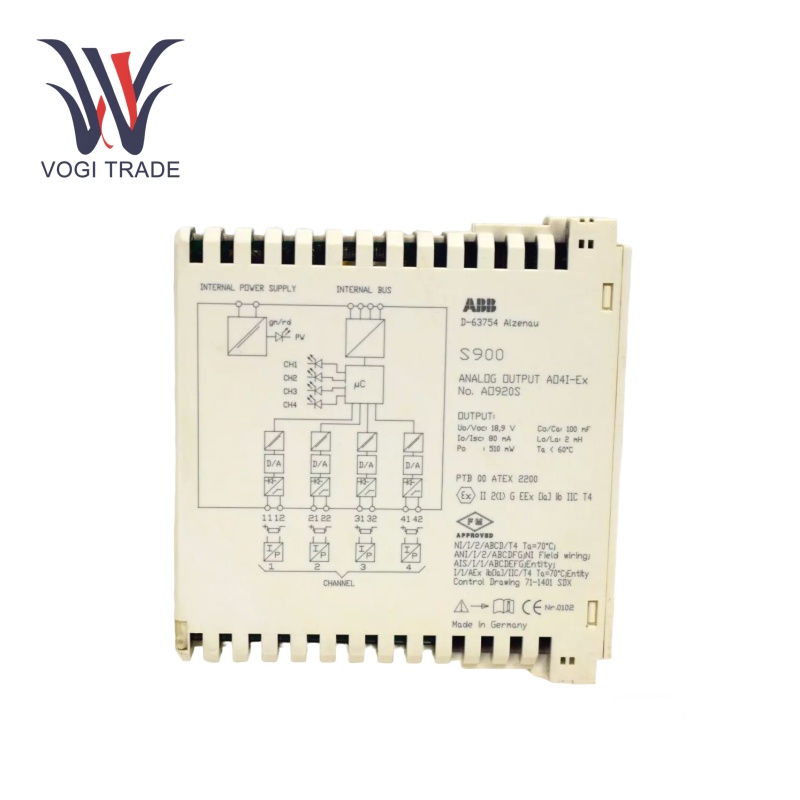

ABB AO920S

Parameter operasi

Catu daya: Catu daya 24V DC

Saluran keluaran: Empat saluran output

Pemrosesan sinyal: Setiap saluran dilengkapi dengan konverter digital ke analog 16-bit.

Rentang Sinyal Keluaran:Rentang arus output 4 - 20 mA

Resolusi: Dengan resolusi 12 - bit

Impedansi beban: Ini dapat menangani impedansi beban hingga 500 Ω

Fitur Produk

Pembuatan sinyal yang akurat: Tujuan utama ABB AO920S adalah untuk mengeluarkan output analog 4 - 20 mA yang akurat dengan mengendalikan sinyal digital dari pengontrol. Outputnya 100% akurat karena ini adalah fungsi yang sangat tepat yang mengubah pembacaan menjadi nilai kontrol yang diinginkan. Dalam proses pembuatan, ia dapat mengonversi perintah ini untuk kecepatan motor atau posisi lengan robot menjadi sinyal arus yang diinginkan.

Redundansi: ABB AO920S dengan redundansi dalam kekuasaan dan komunikasi. Fitur redundansi seperti itu menambah lapisan keamanan dan keandalan lainnya. Dalam hal aplikasi industri kritis seperti pembangkit listrik atau kilang minyak, di mana downtime bisa mahal, sistem yang berlebihan memastikan operasi berkelanjutan jika satu sumber daya atau tautan komunikasi gagal.

Kemampuan diagnostik: ABB AO920S dapat memiliki fitur diagnostik bawaan yang memeriksa kesehatan modul dan sinyal output. Ini mampu mendeteksi kesalahan seperti sirkuit pendek dan sirkuit terbuka di kabel output. Dengan deteksi sirkuit pendek, modul dapat menginformasikan sistem kontrol dan memfasilitasi pemeliharaan yang cepat untuk menghindari kerusakan lebih lanjut pada peralatan yang terhubung.

Konfigurasi panas dan fungsionalitas swap panas: ABB AO920S mendukung konfigurasi panas dalam menjalankan, fungsi swap panas. Juga, fitur swap hot memungkinkan untuk mengganti modul saat sistem sudah berjalan. Pengetahuan seperti itu sangat berharga di sektor-sektor di mana operasi tanpa henti sangat penting untuk meminimalkan downtime dan mengurangi kerusakan pada kerugian produksi.

Kontrol Aktuator:Kemampuan ABB AO920S untuk menghasilkan sinyal output analog memungkinkan untuk kontrol efektif aktuator, penting untuk mengendalikan parameter variabel dalam proses industri.

Isolasi: Singkirkan kebisingan antara output, bus, dan daya.

Instalasi

Pemasangan: Modul ini terutama dirancang agar sesuai dengan rel din untuk pemasangan modul sederhana di panel kontrol industri

Pengkabelan:Pengkabelan ABB AO920S sangat penting, karena harus dihubungkan ke pengontrol dan perangkat output. Sinyal 4 - 20 mA ini dengan jelas diberi label pada terminal output, dan terminal daya harus dihubungkan. Kabel yang Anda gunakan harus memiliki pelindung EMS yang memadai untuk mencegah kebisingan listrik. Kabel panjang: Kabel panjang harus diperhitungkan, karena efek kabel yang panjang akan mempengaruhi kualitas sinyal.

Konfigurasi: Setelah instalasi fisik, modul perlu dikonfigurasi dalam sistem kontrol. Konfigurasi ini biasanya melibatkan pengaturan parameter seperti rentang sinyal output, alamat dalam jaringan komunikasi, dan pengaturan redundansi apa pun.

Rentang aplikasi

Kontrol proses: Mengatur aktuator dalam industri kimia, petrokimia, dan farmasi.

Energi: Dari aktuator makan ke pembangkit listrik dan jaringan.

Sistem Keselamatan: Integrasi dengan sistem keselamatan dengan kontrol aktuator yang ketat di lingkungan yang berbahaya.

Pemecahan masalah

Deteksi kesalahan:ABB AO920S adalah garis pertahanan pertama dengan fungsi diagnostik yang dibangun. Terdeteksi pendek di kabel output mengarah ke sinyal kesalahan yang dihasilkan oleh modul jika sirkuit terbuka terdeteksi. Jika sinyal output terganggu, ia juga harus memberi tahu sistem kontrol jika modul berhenti bekerja karena catu daya atau kesalahan komunikasi.

Masalah terkait sinyal:Sinyal pemecahan masalah jika sinyal output tidak meneruskan sinyal ke perangkat lain, periksa apakah kabel perangkat output terhubung dengan benar. Pastikan kabel terhubung dengan benar dan tidak rusak, dan bahwa impedansi beban tidak di luar batas.

Masalah komunikasi: Dalam kesalahan terkait komunikasi, periksa kabel komunikasi untuk kerusakan atau terminal longgar. Verifikasi bahwa pengaturan komunikasi dan sistem kontrol dikonfigurasi dengan benar.

Kesalahan khusus modul: Jika modul itu sendiri tampaknya tidak berfungsi, periksa catu daya untuk memastikannya berada dalam spesifikasi yang benar. Anda juga dapat mengganti AO920S dengan modul baik yang diketahui untuk menguji jika itu adalah masalah samping modul.

Unduhan lembar data
