ABB CI531 3BSE003825R1

Ikhtisar Produk

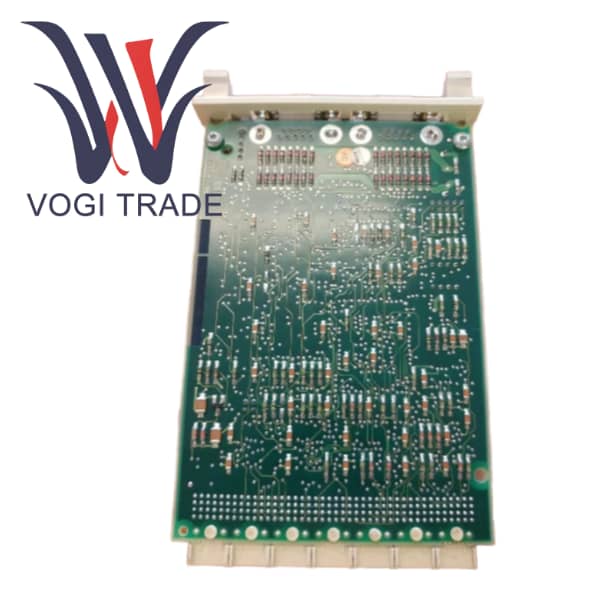

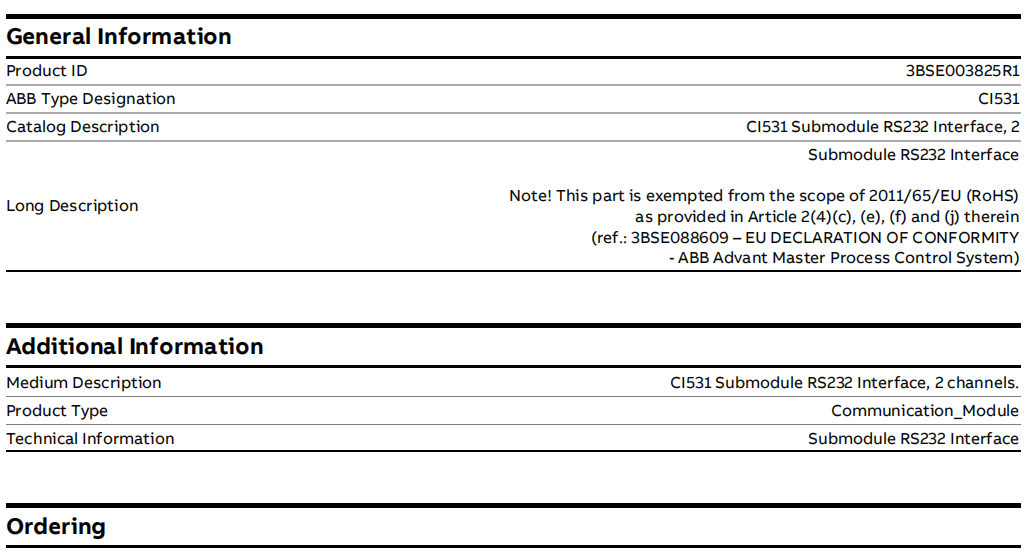

CI531 adalah komponen ekstensi komunikasi serial khusus dalam sistem kontrol proses terdistribusi ABB Advant Master. 3BSE003825R1 didefinisikan sebagai Submodul Antarmuka RS232, 2 saluran. Fungsi intinya adalah menyediakan dua port komunikasi serial asinkron independen yang sesuai dengan standar EIA-232 untuk pengontrol seri Advant Controller 410/450.

Di bidang otomasi industri, meskipun Ethernet telah menjadi arus utama, masih banyak perangkat pintar ketinggalan jaman yang hanya mendukung RS-232 sebagai satu-satunya antarmuka komunikasi. Modul CI531 dirancang secara tepat untuk memenuhi permintaan integrasi dengan perangkat non-standar atau perangkat lama. Sebagai Submodul, biasanya perlu dimasukkan ke dalam slot khusus pada modul komunikasi utama, dengan modul utama menyediakan koneksi backplane dan kemampuan pemrosesan dasar, sedangkan CI531 berfokus pada penanganan transmisi dan penerimaan sinyal RS-232 pada lapisan fisik.

Perbandingan Kelebihan dan Kekurangan

Keuntungan

Sebagai komponen ABB asli, CI531 telah menjalani pengujian lingkungan industri yang ketat untuk memastikan pengoperasian yang stabil dalam kondisi sulit seperti interferensi elektromagnetik dan perubahan suhu.

Statusnya dapat dipantau oleh sistem DCS, dan program komunikasi dapat langsung ditulis dalam logika kontrol pengontrol, sehingga mencapai manajemen terintegrasi dari perangkat keras hingga perangkat lunak.

3BSE003825R1 memungkinkan pabrik dengan mudah mengintegrasikan perangkat serial baru atau lama tanpa mengganti seluruh DCS, sehingga memperpanjang masa pakai sistem.

Kerugian

Platform ini sangat bergantung. Nilainya sepenuhnya terikat pada platform Advant Master/AC 400. Ini tidak berguna untuk proyek atau sistem baru dari merek lain.

Fungsi tunggal hanya menyediakan antarmuka RS-232 pada lapisan fisik. Semua pekerjaan penguraian protokol mengharuskan pengguna untuk memprogram dan mengimplementasikannya sendiri, yang meningkatkan kompleksitas pengembangan aplikasi.

RS-232 sendiri merupakan standar komunikasi point-to-point, jarak pendek, dan kecepatan rendah, yang secara bertahap digantikan oleh RS-485, Ethernet, dan bahkan teknologi nirkabel di jaringan industri modern.

Panduan Instalasi

Persiapan sebelum instalasi

Konfirmasikan kompatibilitas modul utama. Perlu dipastikan bahwa modul komunikasi utama yang Anda gunakan memiliki slot sub-modul yang tersedia dan firmware-nya mendukung CI531.

Langkah-langkah instalasi

Langkah 1: Kenakan gelang antistatis. Temukan slot sub-modul pada modul komunikasi utama.

Langkah 2: Sejajarkan submodul CI531 dengan slotnya dan tekan ke bawah secara hati-hati dan vertikal hingga terpasang sepenuhnya pada tempatnya dan terkunci.

Langkah 3: Gunakan sekrup untuk memasang CI531 ke modul utama.

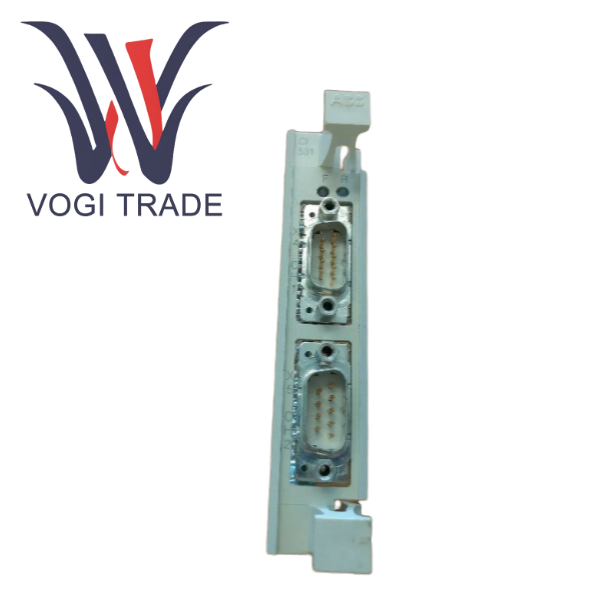

Langkah 4: Gunakan kabel RS-232 yang sesuai untuk menyambungkan peralatan lapangan ke port saluran yang sesuai di panel depan CI531. Pastikan untuk mengonfirmasi definisi pin.

Langkah 5: Dalam perangkat lunak Composer/PG2, temukan modul komunikasi utama yang sesuai, tambahkan sub-modul CI531 di bawah konfigurasi perangkat kerasnya, dan atur parameter komunikasi yang benar untuk setiap saluran.

Poin-poin penting yang perlu diperhatikan

Perlindungan elektrostatik. Setiap pengoperasian modul elektronik harus mematuhi peraturan perlindungan ESD.

CI531 adalah sub-modul dan tidak dapat beroperasi secara independen. Itu harus dilampirkan ke modul utama yang kompatibel.

Kesalahan pengkabelan RS-232 adalah penyebab paling umum kegagalan komunikasi. Pastikan untuk melakukan koneksi silang.

Jarak komunikasi maksimum yang dapat diandalkan dari standar RS-232 adalah sekitar 15 meter. Jika diperlukan jarak yang lebih jauh, penggunaan RS-485 atau konverter RS-232/485 eksternal harus dipertimbangkan.

ABB akan menyediakan perpustakaan blok fungsional untuk komunikasi serial, tetapi logika penguraian protokol khusus perlu ditulis oleh para insinyur sendiri sesuai dengan manual peralatan.
