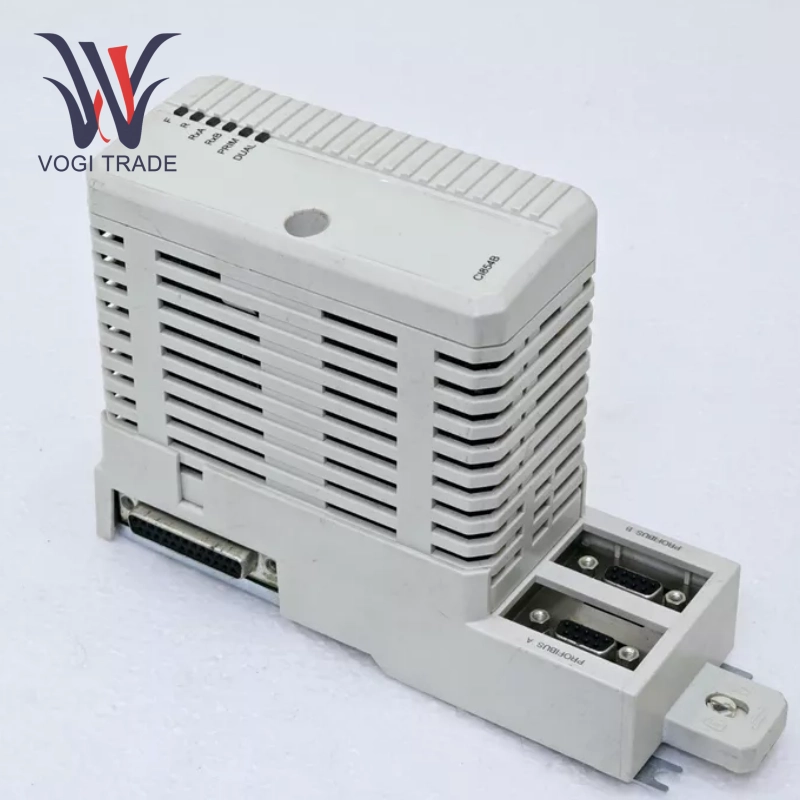

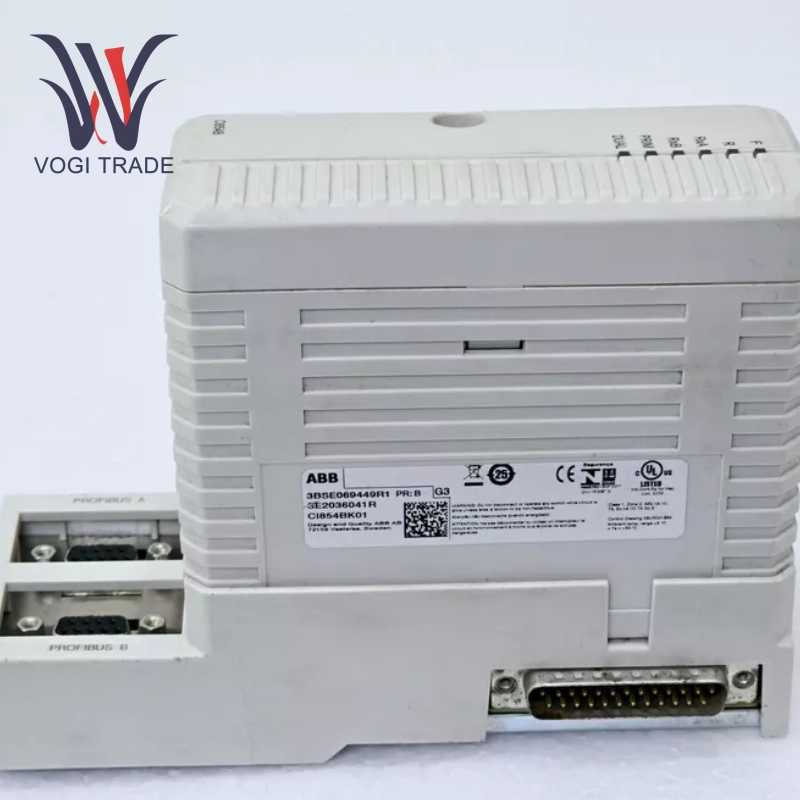

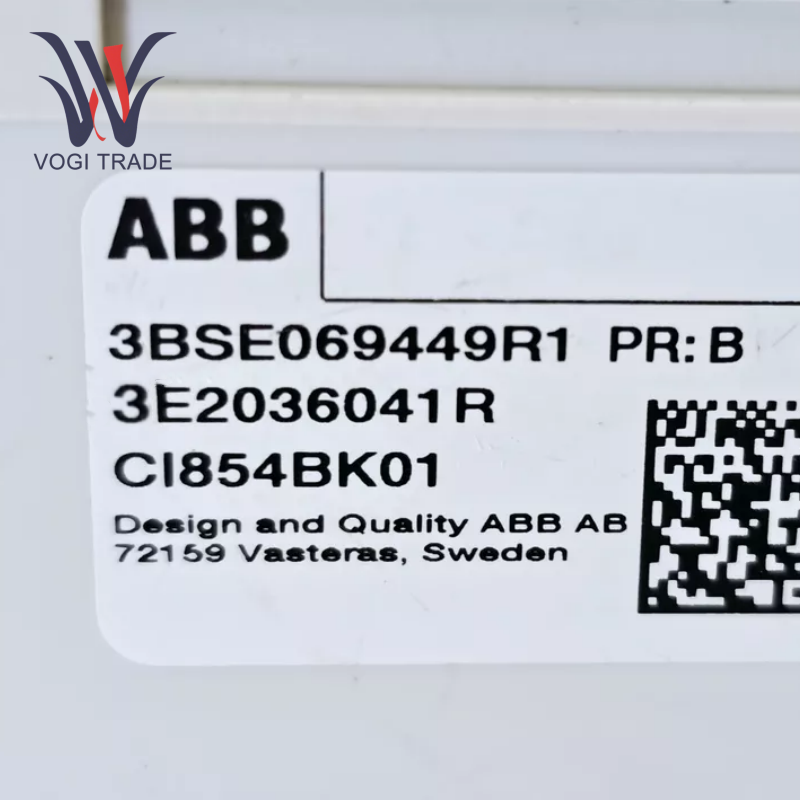

ABB CI854BK01 3BSE069449R1

Parameter teknis

Kecepatan transmisi: 9.6 - 12 000 kbit/s

Unit Max di CEX Bus: 12

Konektor: DB betina (9-pin)

24 V Konsumsi Typ.: 190mA

Kisaran suhu: +5 hingga +55 ° C (+41 hingga +131 ° F) Operasi, -40 hingga +70 ° C (-40 hingga +158 ° F) Penyimpanan.

Jenis Antarmuka: Profibus-DP/V1, mendukung desain redundan ganda-port, dan tingkat komunikasi maksimum adalah 12mbit/s.

Protokol Komunikasi: Kompatibel dengan Sistem Fieldbus Fieldbus Profibus DP/DP-V1 dan Foundation.

Dukungan Redundansi: ABB CI854BK01 3BSE069449R1 Mendukung Redundansi Jalur (Port Profibus Ganda) dan Redundansi Master (membutuhkan dua modul CI854BK01).

Metode Instalasi: Instalasi Rel DIN, kompatibel dengan sistem I/O ABB S800 dan perangkat I/O pihak ketiga lainnya.

Antarmuka Listrik: Menyediakan dua port profibus, dan pencocokan ujung bus perlu diselesaikan melalui konektor dengan resistor terminal.

Kompatibilitas pengontrol: Integrasi tanpa batas dengan keluarga pengontrol ABB AC 800M, mendukung redundansi CPU dan redundansi Cexbus (modul BC810).

Kemampuan Ekspansi: Perangkat PA Profibus dapat dihubungkan melalui Perangkat Tautan Profibus (seperti LD 800p).

Instruksi Instalasi dan Penggunaan

Instalasi Perangkat Keras: Perbaiki modul pada rel DIN di kabinet kontrol untuk memastikan ventilasi yang baik dan disipasi panas. Hubungkan kabel bus Profibus ke dua port dan pasang konektor dengan resistor terminal.

Konfigurasi Perangkat Lunak: Gunakan pembangun kontrol ABB atau alat serupa untuk mengonfigurasi parameter master, logika redundan, dan protokol komunikasi. Atur alamat DP Profibus dan parameter bus untuk beradaptasi dengan persyaratan peralatan lapangan.

Konfigurasi Redundan: Master Redundancy mensyaratkan bahwa versi firmware dari kedua modul konsisten dan fungsi sinkronisasi diaktifkan.

Rekomendasi Pemeliharaan: Periksa status resistensi terminal bus secara teratur untuk menghindari gangguan refleksi sinyal.
