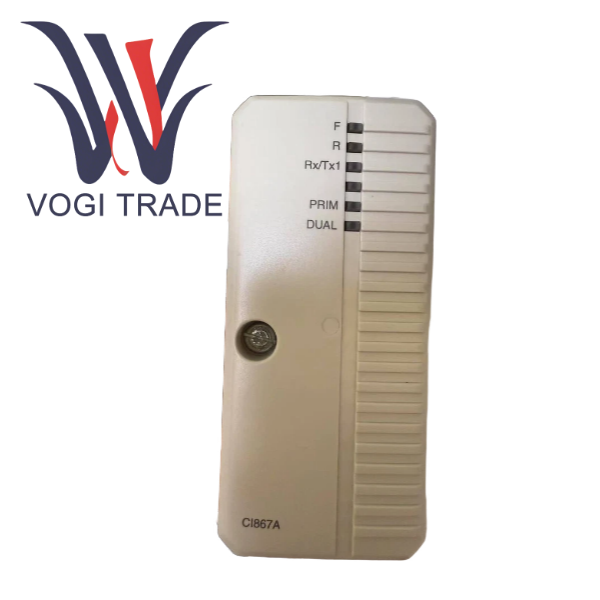

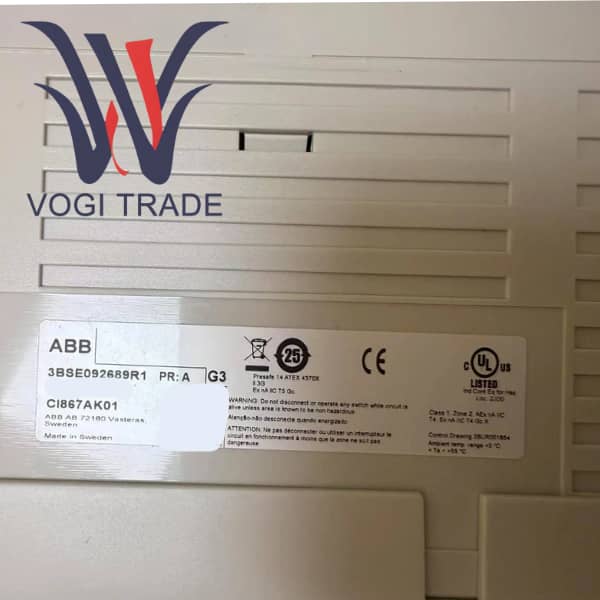

ABB CI867AK01 3BSE092689R1

Ikhtisar Produk

CI867AK01 adalah modul antarmuka komunikasi MODBUS TCP berkinerja tinggi yang diluncurkan oleh ABB, dirancang khusus untuk pengontrol proses berkinerja tinggi AC 800M. Sebagai komponen kunci dari stasiun ekspansi I/O AC 800M, 3BSE092689R1 memungkinkan pengontrol AC 800M bertukar data secara lancar dengan perangkat pihak ketiga mana pun yang mendukung standar MODBUS TCP.

Modul ini berperan sebagai "gerbang protokol" dalam jaringan industri. 3BSE092689R1 dapat dikonfigurasi sebagai MODBUS TCP Master atau MODBUS TCP Slave. Sebagai Master, ia dapat secara aktif melakukan polling pada beberapa perangkat Slave hilir, membaca datanya, atau menulis perintah kontrol kepada perangkat tersebut. Sebagai Slave, CI867AK01 dapat mengemas data proses di dalam AC 800M ke dalam register MODBUS untuk dibaca oleh sistem SCADA upstream atau DCS. Kemampuan komunikasi dua arah dan fleksibel ini sangat meningkatkan kemampuan keterbukaan dan integrasi sistem AC 8000M, dan merupakan komponen inti untuk membangun solusi otomasi industri yang modern dan saling berhubungan.

Fitur Fungsional Produk

Arsitektur komunikasi independen saluran ganda

Isolasi fisik dan pemisahan fungsional: Dua port Ethernet independen memungkinkan pengguna mengisolasi perangkat atau jaringan yang berbeda secara fisik. Misalnya, Saluran 1 dapat dihubungkan ke jaringan kendali tulang punggung pabrik untuk komunikasi dengan DCS atau SCADA. Saluran 2 dapat dihubungkan ke subnet perangkat lokal, yang dirancang khusus untuk melakukan polling smart meter di lokasi. Desain ini meningkatkan keamanan dan keandalan jaringan serta mencegah kegagalan jaringan tunggal yang memengaruhi semua komunikasi.

Topologi fleksibel mendukung berbagai topologi jaringan seperti rantai star dan Daisy, memfasilitasi pemasangan kabel di tempat.

Mode ganda master/slave dan fungsi stasiun master yang kuat

Sebagai Master, modul CI867AK01 dilengkapi dengan logika master yang kuat dan dapat mengelola hingga 256 transaksi MODBUS. 3BSE092689R1 dapat secara otomatis menangani tugas-tugas kompleks seperti polling, percobaan ulang batas waktu, dan diagnosis kesalahan, membebaskan para insinyur dari pemrograman komunikasi tingkat rendah yang rumit.

Sebagai Slave, ia menyediakan pemetaan register MODBUS standar, membuat data AC 800M terlihat jelas oleh klien MODBUS standar mana pun dan sangat menyederhanakan integrasi dengan sistem pihak ketiga.

Fitur integrasi sistem tingkat lanjut

Terintegrasi secara mulus ke dalam arsitektur AC 800M, modul CI867 bertukar data dengan CPU AC 800M melalui bus CEX berkecepatan tinggi, dengan latensi komunikasi yang sangat rendah. Di Control Builder, titik data MODBUS dapat langsung dipetakan ke label variabel pengontrol, semudah mengoperasikan I/O lokal.

Untuk aplikasi penting dengan persyaratan ketersediaan yang sangat tinggi, 3BSE092689R1 dapat dikonfigurasi dengan dua modul CI867 untuk mencapai redundansi komunikasi. Ketika modul komunikasi utama mengalami malfungsi, sistem dapat secara otomatis dan mulus beralih ke modul cadangan untuk memastikan komunikasi tidak terganggu.

Dukungan hot-swapping memungkinkan penggantian modul yang rusak tanpa menghentikan seluruh sistem kontrol, meminimalkan waktu henti yang tidak direncanakan, dan memastikan kelangsungan produksi.

Perbandingan Kelebihan dan Kekurangan

Keuntungan

Pengalaman terintegrasi yang luar biasa. Dalam lingkungan teknik Control Builder ABB, konfigurasi komunikasi MODBUS menjadi sangat sederhana. Insinyur hanya perlu menentukan perangkat, mendaftarkan alamat dan tipe data, dan sistem akan secara otomatis menghasilkan tugas komunikasi, sehingga sangat mengurangi kompleksitas dan tingkat kesalahan implementasi teknik.

Keandalan dan ketersediaan tinggi, tiga fitur utama saluran ganda, redundansi modul, dan hot-swapping bersama-sama membentuk solusi komunikasi yang sangat tersedia, memenuhi persyaratan ketat pabrik modern untuk pengoperasian berkelanjutan.

Performanya terjamin. Sebagai modul pabrik asli, 3BSE092689R1 telah sepenuhnya mengoptimalkan throughput data dan kinerja real-time antara modul tersebut dan CPU AC 800M, menghindari hambatan kinerja yang mungkin disebabkan oleh penggunaan gateway tujuan umum eksternal.

Berbagi suku cadang, alat diagnostik, dan jalur pembaruan perangkat lunak yang sama dengan sistem AC 800M menyederhanakan manajemen pengoperasian dan pemeliharaan pabrik.

Kerugian

Platform mengunci bahwa modul ini hanya dapat digunakan pada sistem AC 800M ABB. Dalam proyek otomasi selain ABB, CI867AK01 sama sekali tidak efektif.

3BSE092689R1 hanya mendukung MODBUS TCP. Jika terdapat protokol lain di lokasi, diperlukan modul komunikasi khusus tambahan atau gateway protokol eksternal, sehingga meningkatkan biaya dan kompleksitas.

Sebagai modul asli khusus pabrik, biaya pengadaannya biasanya lebih tinggi dibandingkan dengan gateway MODBUS TCP yang umum digunakan di pasar.

Mengandalkan perangkat lunak tertentu, konfigurasi harus dilakukan menggunakan Control Builder ABB. Ada kurva pembelajaran bagi para insinyur yang belum terbiasa dengan alat ini.

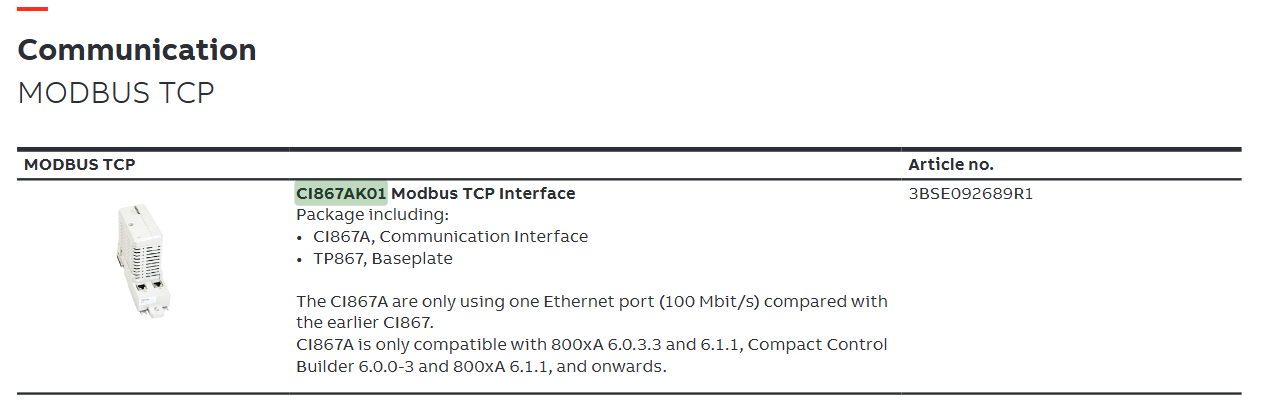

Unduh Lembar Data
