ABB CS513 3BSE000435R1

Ikhtisar Produk

CS513 adalah komponen komunikasi jaringan utama dalam sistem kontrol proses terdistribusi ABB Advant Master. 3BSE000435R1 didefinisikan sebagai Modul LAN IEEE 802.3. Fungsi intinya adalah menyediakan antarmuka komunikasi Ethernet standar untuk pengontrol seri Advant Controller 410/450, memungkinkan mereka mengakses jaringan area lokal tingkat pabrik berdasarkan protokol IEEE 802.3.

Pada tahap awal siklus hidup sistem Advant Master, komunikasi internalnya terutama bergantung pada bus milik MasterBus 300. Namun, dengan tren integrasi teknologi informasi dan teknologi operasional yang semakin jelas, serta mempopulerkan jaringan kantor dan sistem informasi manajemen, sistem DCS sangat membutuhkan cara standar untuk bertukar data dengan dunia luar. Modul CS513 muncul sesuai kebutuhan The Times. Ini berfungsi sebagai jembatan jaringan antara Advant Master, “pulau industri” ini, dan “lautan informasi” eksternal. Melalui CS513, pengontrol dapat mencapai komunikasi berkecepatan tinggi dan andal dengan ruang operator, stasiun insinyur, server basis data historis, sistem informasi manajemen, dan bahkan pusat diagnosis jarak jauh.

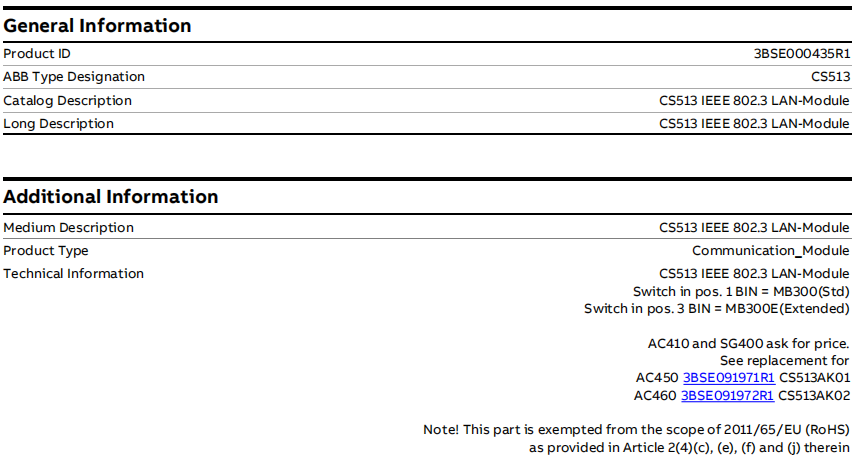

Spesifikasi dan Parameter Produk

Model Produk           CS513

Nomor Pemesanan      3BSE000435R1

Jenis produk             Modul LAN IEEE 802.3

Sistem dimana Modul Komunikasi Advant Controller 410 / Advant Controller 450 / AC 400 → Antarmuka CS513 MasterBus 300

Dimensi fisik

Panjang/kedalaman jaring      234 mm

Lebar bening              108mm

Tinggi bening             18mm

Berat bersih              0,2 kg

WEEE                     5 kategori

Fitur Fungsional Produk

Akses jaringan standar

Kompatibilitas IEEE 802.3 berarti bahwa CS513 menggunakan teknologi Ethernet dasar yang sama dengan komputer kantor dan dapat dihubungkan dengan mulus ke switch Ethernet industri standar dan infrastruktur jaringan.

Mendobrak hambatan informasi membuat sistem Advant Master tidak lagi menjadi pulau informasi. Data produksi utama dapat dikumpulkan dan dimanfaatkan oleh sistem tingkat atas melalui protokol jaringan standar, yang sangat meningkatkan tingkat informasi pabrik.

Antarmuka LAN dan antarmuka MB300

Dokumen tersebut mengklasifikasikannya dalam Antarmuka CS513 MasterBus 300, yang mengungkapkan arsitektur internalnya. Salah satu ujung CS513 terhubung ke bus internal pengontrol MasterBus 300 melalui backplane, sementara ujung lainnya menyediakan antarmuka Ethernet standar. Pada dasarnya, ini adalah gateway protokol, yang bertanggung jawab untuk konversi data dan perutean antara protokol MB300 internal dan protokol TCP/IP eksternal.

Mendukung redundansi dan skalabilitas sistem

Mode MB300 atau MB300E dapat dipilih melalui sakelar DIP. Mode MB300E biasanya digunakan untuk mendukung sistem berskala lebih besar atau konfigurasi redundan tertentu, sehingga memberikan kemampuan topologi jaringan yang lebih fleksibel.

Dalam sistem skala besar, beberapa modul CS513 dapat dipasang untuk menghubungkan segmen jaringan yang berbeda, mencapai isolasi jaringan dan pembagian beban.

Lingkup Industri yang Berlaku

Skenario penerapan CS513 mencakup semua industri yang telah menerapkan sistem ABB Advant Master/AC 400 DCS dan berharap dapat mencapai integrasi informasi.

Departemen energi dan tenaga mengunggah data pengoperasian DCS pembangkit listrik ke sistem pemantauan tingkat pembangkit atau pusat data grup.

Integrasi DCS dan MES dalam industri minyak bumi, gas alam, dan kimia digunakan untuk penjadwalan produksi, keseimbangan material, dan analisis kinerja.

DCS di ruang kendali pusat koneksi penambangan dan metalurgi terhubung ke sub-stasiun penambangan atau penerima manfaat yang terpencil.

Pabrik mana pun yang perlu berbagi, memantau, atau mengakses data sistem Advant Master dari jarak jauh melalui jaringan standar.
