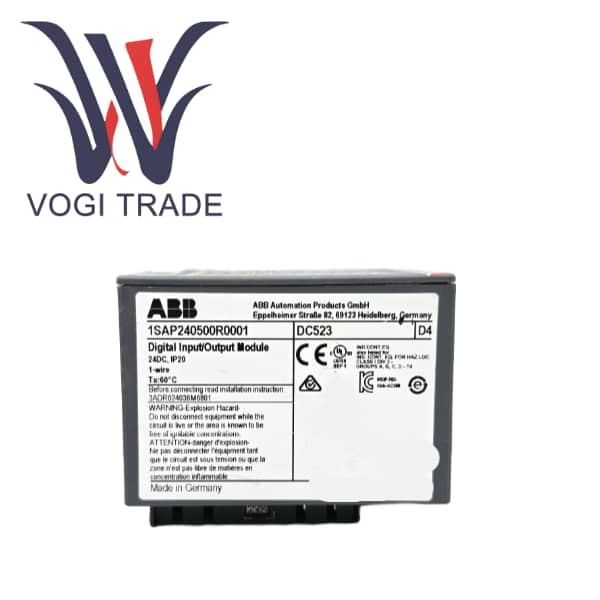

ABB DC523 1SAP240500R0001

Ikhtisar Produk

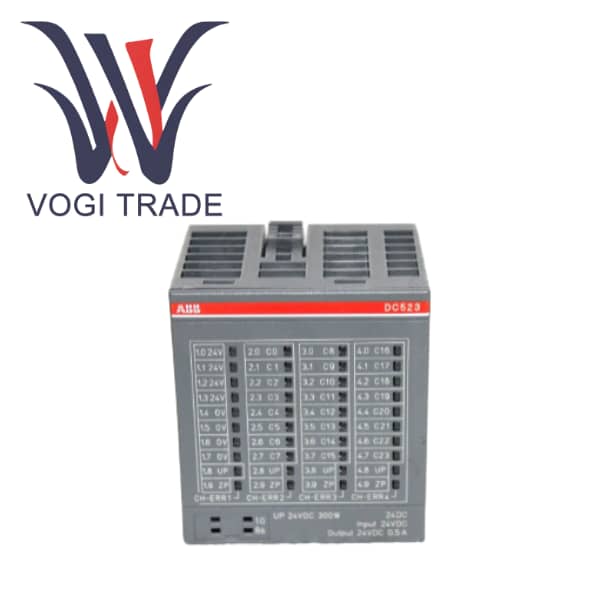

DC523 adalah modul hibrid input/output digital berdensitas tinggi dan fleksibel yang dirancang oleh ABB untuk PLC modular seri AC 500. 1SAP240500R0001 mengintegrasikan 24 saluran transistor independen dalam lebar modul I/O standar. Setiap saluran dapat dikonfigurasi oleh perangkat lunak sebagai input digital atau output digital, sehingga secara signifikan meningkatkan fleksibilitas modul dan kemampuan beradaptasi aplikasi.

Modul ini mengadopsi teknologi pengkabelan "1-kawat", yang merupakan metode pengkabelan ABB yang unik dan efisien. Dibandingkan dengan "2-kabel" tradisional, desain "1-kabel" memusatkan potensi referensi umum semua saluran ke beberapa terminal khusus pada modul, sehingga secara signifikan mengurangi jumlah blok terminal yang diperlukan dan beban kerja kabel di dalam kabinet. DC523 dirancang khusus untuk sistem kontrol 24V DC. Setiap saluran keluaran dapat menggerakkan arus beban maksimum 0,5A. Sangat cocok untuk mengendalikan beban DC industri umum seperti relay, katup solenoid kecil, dan lampu indikator. Pada saat yang sama, ia dapat dengan andal mengumpulkan sinyal digital 24V DC dari perangkat seperti sakelar jarak, tombol, dan sakelar batas.

Fitur Fungsional Produk

I/O hibrid yang dapat dikonfigurasi perangkat lunak

Fleksibilitas yang belum pernah ada sebelumnya memungkinkan 1SAP240500R0001 memiliki 24 saluran yang digabungkan secara bebas dalam satu proyek, seperti 16 input +8 output, atau 24 saluran sebagai input atau output. Fleksibilitas ini berarti bahwa para insinyur dapat menyesuaikan alokasi I/O sesuai dengan kebutuhan aktual pada tahap akhir proyek atau bahkan di lokasi, tanpa mengganti perangkat keras, sehingga sangat meningkatkan efisiensi teknik dan mengurangi biaya suku cadang.

Teknologi pengkabelan 1 kawat

Penyederhanaan kabel yang revolusioner adalah fitur paling menonjol dari DC523. Modul DI/DO 24 saluran tradisional mungkin memerlukan lebih dari 50 blok terminal. Dengan menggabungkan pasokan daya positif dan negatif dari semua saluran ke dalam empat terminal, jumlah terminal kabel telah berkurang lebih dari setengahnya.

Terminal yang lebih sedikit berarti blok terminal yang lebih kecil, kabel yang lebih pendek, dan waktu pemasangan kabel yang lebih sedikit, sehingga secara langsung mengurangi biaya material dan tenaga kerja. Pada saat yang sama, semakin sedikit titik koneksi, semakin rendah kemungkinan kesalahan, sehingga meningkatkan keandalan sistem.

Pemfilteran masukan yang dapat dikonfigurasi

1SAP240500R0001 memiliki kemampuan anti-interferensi yang kuat. Dengan penundaan masukan tipikal 8ms, yang secara efektif dapat menyaring sinyal palsu yang disebabkan oleh jitter kontak mekanis atau gangguan listrik, memastikan stabilitas dan keandalan sinyal masukan. Untuk sinyal pulsa berkecepatan tinggi, waktu tunda dapat disesuaikan ke minimum untuk memastikan kecepatan respons.
