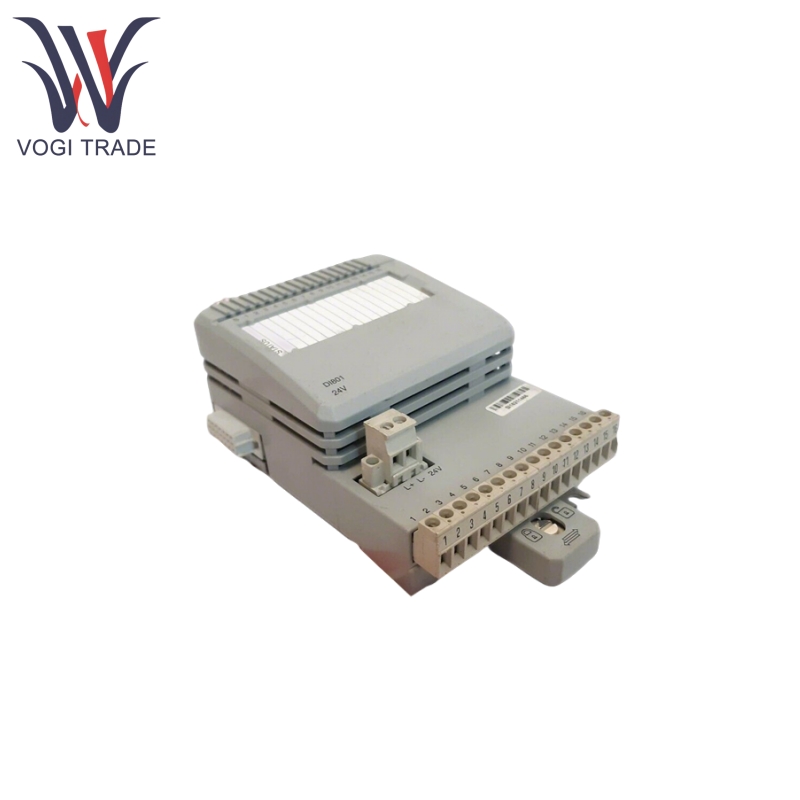

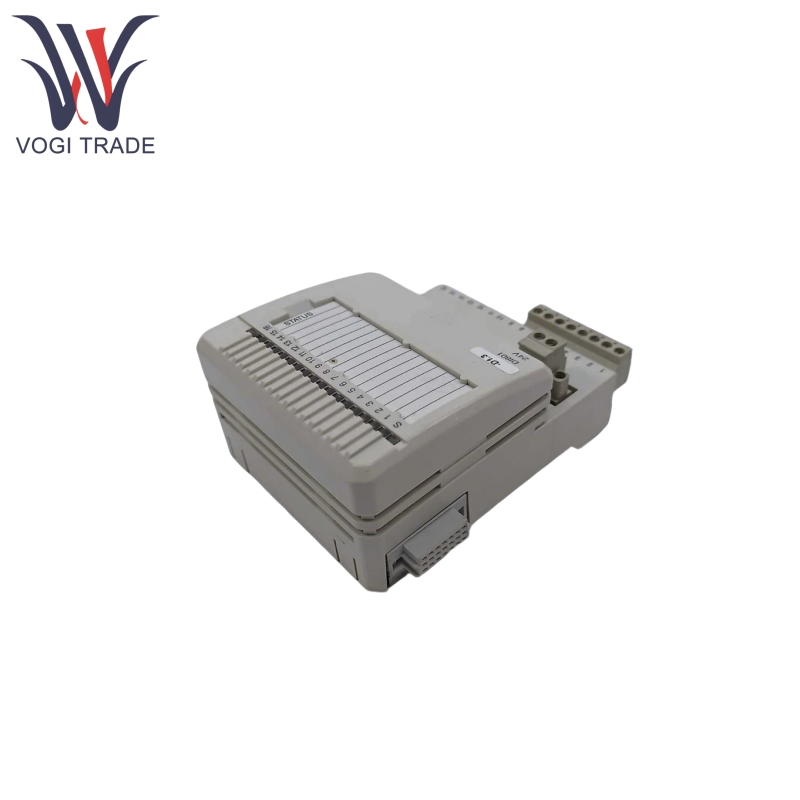

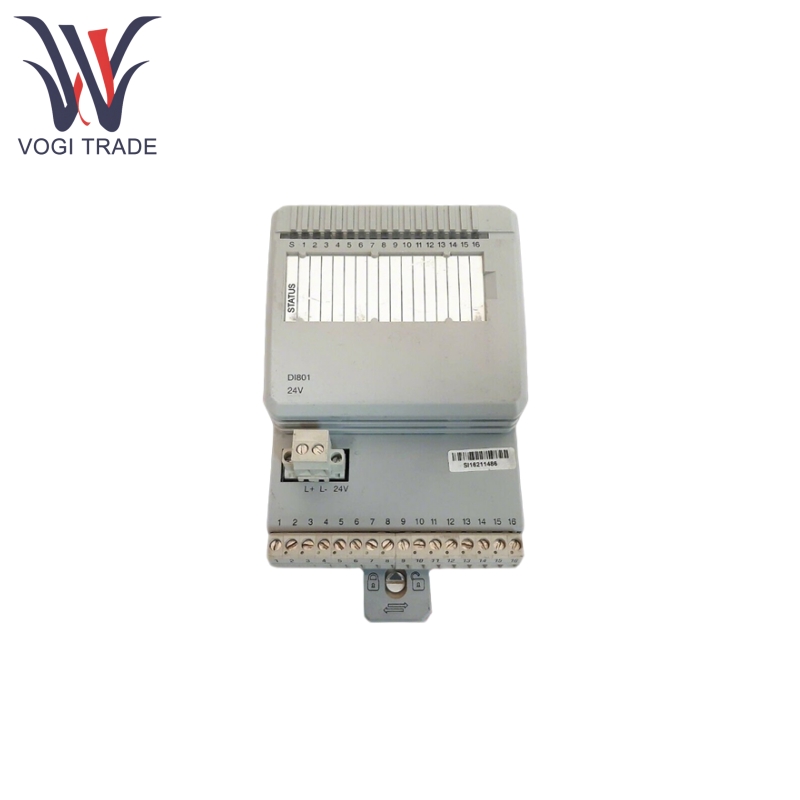

ABB DI801 3BSE020508R1

Fitur Produk

ABB DI801 3BSE020508R1 fitur 16 saluran input DC 24V, mendukung sinyal wastafel saat ini, dengan setiap saluran yang mampu memantau status sakelar secara independen, sehingga cocok untuk menghubungkan beberapa perangkat diskrit secara bersamaan.

Ini mendukung kontak kering (kontak pasif) dan kontak basah (sinyal aktif), kompatibel dengan sensor tipe PNP/NPN, dan memungkinkan konfigurasi tipe sinyal melalui sakelar DIP atau perangkat lunak.

Ini dapat beradaptasi dengan lingkungan catu daya yang kompleks dalam pengaturan industri dengan rentang input tegangan lebar 18-30V.

Waktu respons yang khas adalah ≤10ms, memenuhi persyaratan pemantauan real-time untuk peralatan memulai dan menghentikan dengan cepat.

Tegangan isolasi saluran-ke-saluran adalah 50V, dan tegangan isolasi sistem-ke-tanah adalah 500V AC, secara efektif menolak gangguan dan melindungi peralatan.

Setiap saluran dilengkapi dengan lampu indikator LED, menampilkan status waktu nyata dari koneksi/pemutusan sinyal. Dalam hal kegagalan modul, sinyal alarm dikirim melalui bus backplane.

Ini dapat memantau tegangan catu daya, saluran sirkuit pendek/sirkuit terbuka, deteksi break kawat dukungan, dan perlindungan EMC, memastikan operasi stabil jangka panjang.

Ini mendukung penggantian modul online tanpa downtime, secara signifikan mengurangi waktu dan biaya perawatan sambil meningkatkan ketersediaan sistem.

Prinsip menggunakan Prinsip

ABB DI801 3BSE020508R1 menerima sinyal sakelar dari perangkat lapangan melalui 16 saluran. Sinyal diisolasi oleh resistor pembatas saat ini dan optocouplers sebelum memasuki modul.

ABB DI801 3BSE020508R1 Mengubah sinyal menjadi sinyal digital 0/1 menggunakan pembanding level dan menyimpannya di register internal.

ABB DI801 3BSE020508R1 mengirimkan sinyal ke pengontrol melalui Profibus DP atau bus backplane, sedangkan modul juga memberi umpan balik status saluran (normal/kesalahan) ke sistem kontrol.

ABB DI801 3BSE020508R1 dapat melakukan operasi logis berdasarkan sinyal input dan perintah output ke aktuator, membentuk loop kontrol lengkap.

Aplikasi produk

Dalam industri kimia dan farmasi, ABB DI801 dapat memantau status status mulai/berhenti dari agitator reaktor dan posisi sakelar batas katup untuk memastikan keamanan proses produksi.

Dalam industri listrik, ABB DI801 dapat mengumpulkan status pemutus sirkuit generator dan sinyal alarm suhu transformator untuk memungkinkan pemantauan jarak jauh dari peralatan listrik.

Dalam industri minyak dan gas, ABB DI801 dapat mendeteksi sakelar tekanan pipa dan sinyal kesalahan kompresor, memastikan stabilitas transportasi minyak dan gas.

Dalam manufaktur mekanis, ABB DI801 dapat memantau sinyal input dari alat berhenti darurat alat mesin dan sensor penyimpangan sabuk konveyor, meningkatkan keamanan proses pembuatan.

ABB DI801 dapat digunakan untuk status sakelar sistem kontrol akses dan pengumpulan sinyal alarm kebakaran, mengoptimalkan manajemen energi bangunan.

Parameter produk

Berikut adalah detail modul input digital ABB DI801 3BSE020508R1.
