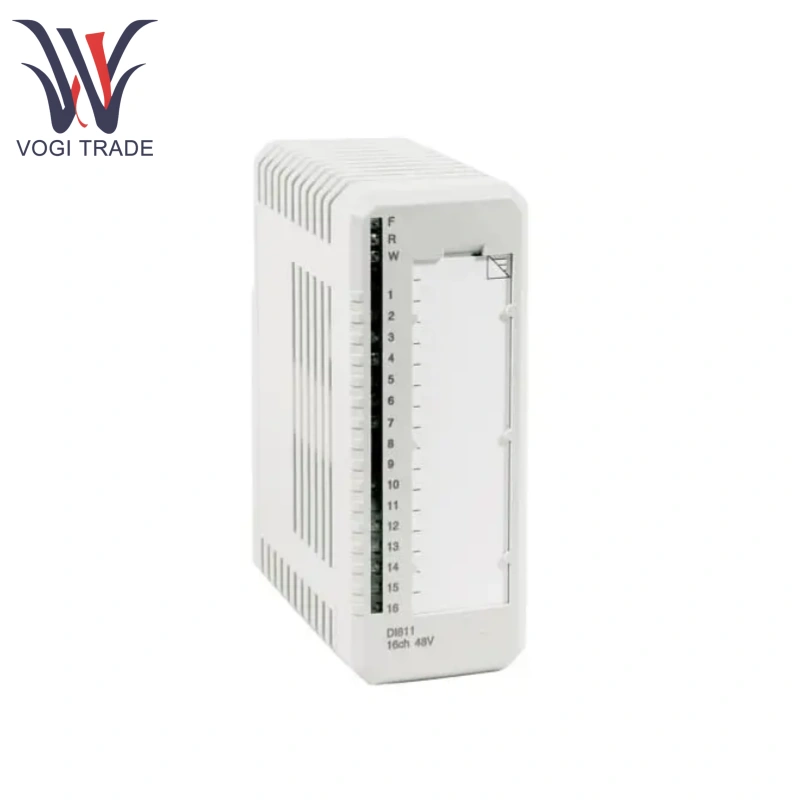

ABB DI811

Parameter operasi

Saluran input: 16 saluran input digital, diorganisir menjadi dua kelompok delapan yang terisolasi.

Spesifikasi tegangan: Setiap saluran dirancang untuk input 48 V DC dengan karakteristik tenggelam saat ini.

Impedansi Input: Dengan impedansi input sekitar 10 kΩ.

Waktu respons: Waktu respons kurang dari 1 ms.

Kisaran suhu operasi:- 25 ° C hingga + 60 ° C.

Indikator Status Input:Setiap saluran dilengkapi dengan indikator LED untuk menampilkan status input, memfasilitasi pemantauan dan diagnostik yang mudah.

Fitur Produk

Deteksi Sinyal Presisi Tinggi: ABB DI811 secara khusus dioptimalkan untuk deteksi sinyal yang akurat dan tepat. ABB DI811 mampu mengenali berbagai tingkat input digital, memungkinkan kinerja yang stabil dan efektif di lingkungan yang bising atau tidak berantakan.

Kecepatan tinggi: ABB DI811 dapat merespons dengan cepat sinyal input karena waktu responsnya yang cepat, menjadikannya penting untuk proses pembuatan kecepatan tinggi atau sistem pemantauan waktu nyata di mana akuisisi data adalah kuncinya.

COnfigurable over the air: ABB DI811 dapat dengan mudah dikonfigurasi agar sesuai dengan kebutuhan aplikasi sehingga, Anda dapat mengatur saat Anda akan menggunakan modul ini untuk mengurangi overhead ketika sudah disesuaikan untuk skenario yang berbeda.

Isolasi sinyal: Setiap saluran input memiliki fitur penghalang isolasi optik. Isolasi ini memberikan perlindungan untuk modul dan peralatan yang terpasang terhadap transien listrik, sirkuit pendek, dan loop tanah, yang meningkatkan keandalan dan keamanan dalam sistem secara keseluruhan.

Pengawasan Tegangan Proses: Pengawasan tegangan proses bawaan meningkatkan keandalan sistem dengan memantau tingkat tegangan input dan memberi tahu operator untuk kondisi apa pun yang tidak tepat.

Isolasi optik: Semua saluran input hadir dengan isolasi optik, mencegah gangguan dari aktivitas listrik apa pun dan memastikan integritas setiap sinyal input.

Instalasi

Jenis pemasangan:Biasanya, ABB DI811 hadir dengan fitur pemasangan rel DIN. Instalasi dipastikan dengan bantuan perangkat pengunci yang tersentak ke rel DIN dan membumi dengan tepat.

Koneksi kabel: Dimungkinkan untuk menghubungkan modul dengan 3 - koneksi kawat untuk pemasangan penuh modul I/O. Serta distribusi daya sekering dan lapangan. Koneksi I/O dan ZP khusus ke kabel lapangan disediakan untuk setiap saluran. Masing -masing dari dua kelompok yang terisolasi ini memiliki sekering 6.3, dan tegangan proses dapat dihubungkan ke mereka.

Data: Pengaturan Konfigurasi: Setelah instalasi fisik, modul harus dikonfigurasi dalam sistem kontrol. Ini dapat mencakup sinyal seperti input digital, TTL, CMOS, mode filter, pengalamatan jaringan, dan parameter lainnya.

Rentang aplikasi

InOtomasi Dasar: Penggunaan umum dalam proses otomatisasi industri. Ini mampu memantau status berbagai sensor.

Sistem Manajemen Bangunan: Dapat digunakan untuk pemantauan input dalam sistem HVAC, sistem kontrol pencahayaan, dan sistem keamanan dalam manajemen bangunan.

Distribusi daya: Mengaktifkan pemantauan dan pengendalian sirkuit listrik di jaringan distribusi daya. Ini dapat mengidentifikasi keadaan pemutus sirkuit, sakelar, dan komponen listrik lainnya dalam panel atau gardu distribusi daya, sehingga mendukung operasi yang andal dari jaringan energi.

Pemantauan lapangan: Digunakan untuk memantau status perangkat lapangan dan menyampaikan informasi itu kepada pengontrol.

Interlock keamanan dan shutdown darurat: Memastikan pemantauan input digital yang andal.

Pemecahan masalah

Pesan diagnosis: Memantau pesan diagnosis keparahan untuk menentukan perilaku sistem.

Indikator LED: Dengan cepat mengidentifikasi dan menemukan masalah dengan menggunakan LED status input pada setiap saluran.

Log kesalahan: Pelacakan dan pemecahan masalah kesalahan melalui log kesalahan dan riwayat diagnostik.

IDentificasionuntukPenggantian Modul: Jika dugaan modul rusak, gunakan swap panas untuk mengganti modul kesalahan yang dicurigai tanpa henti.
