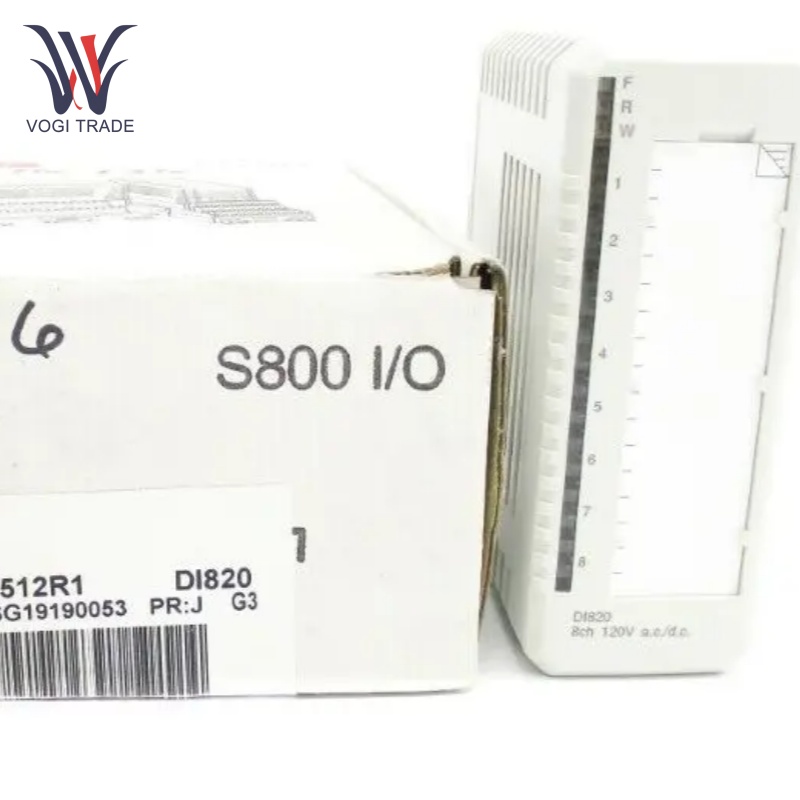

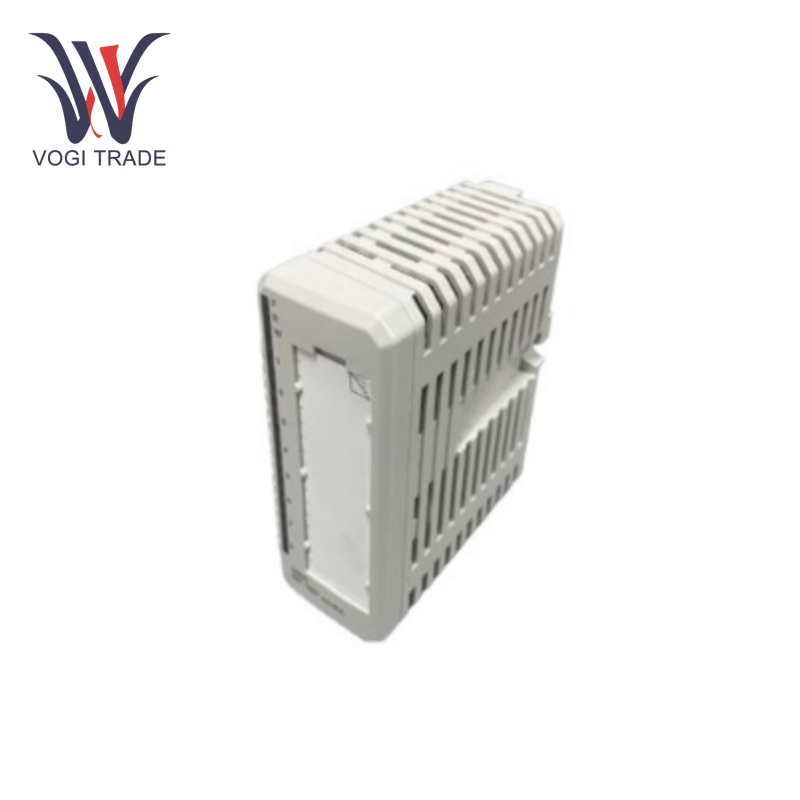

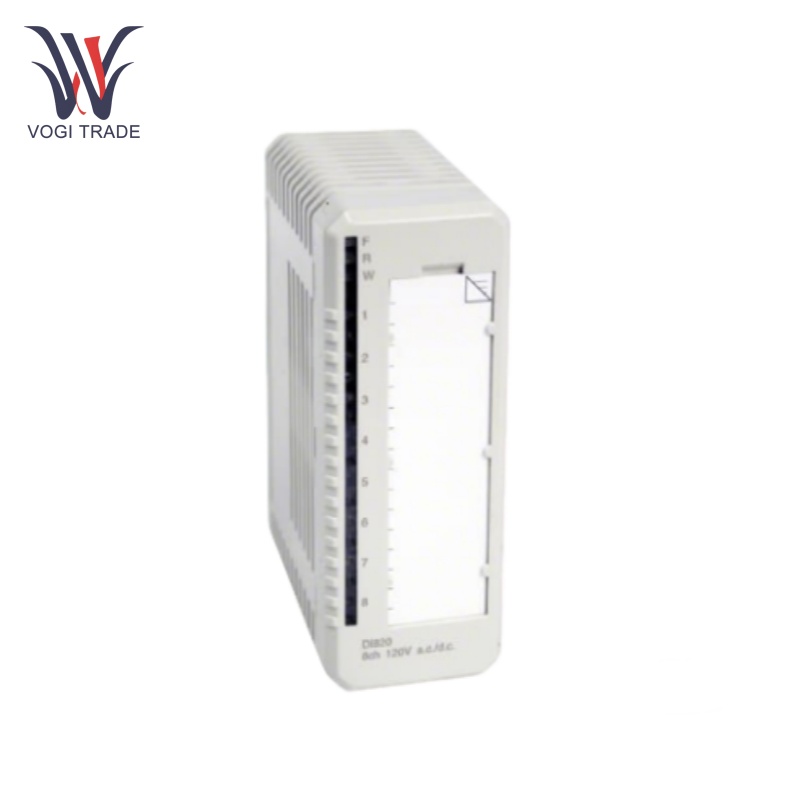

ABB DI820

Parameter operasi

Disipasi kekuatan: Biasanya 2.8 W.

Waktu filter:Waktu filter dapat dipilih dan dapat diatur ke 2, 4, 8, atau 16 ms.

Konsumsi Saat Ini:+5V Modul Bus mengkonsumsi 50 mA, sedangkan bus modul +24V dan +24V eksternal memiliki 0 konsumsi saat ini.

Suhu operasi: 0 hingga +55 ° C

Saluran input:8 saluran input digital.

Rentang tegangan input AC:77 hingga 130 V, dengan arus input 10 mA pada 120 V AC.

Kisaran input DC:75 hingga 145 V, dengan arus input 2,8 mA pada 110 V DC.

Impedansi input:12 KΩ untuk input AC dan 39 kΩ untuk input DC.

Rentang frekuensi input:47 - 63 Hz.

Pengawasan tegangan: Saluran 1 dan 8 dapat berfungsi sebagai input pengawasan tegangan untuk saluran masing -masing 2-4 dan 5-7.

Fitur Produk

Skalabilitas: Hingga 8 unit ABB DI820 dalam koneksi tunggal. Tata letak kepadatan tinggi ini mengemas lebih banyak input ke dalam modul kecil, melestarikan real estat di lemari kontrol.

Per isolasi saluran:Masing -masing dari 8 saluran terisolasi secara individual. Ini membantu mencegah cross-talk dari satu saluran ke saluran lain, yang akan membuat sinyal input kurang dapat diandalkan, karena sinyal yang diumpankan ke satu saluran tidak akan mempengaruhi saluran lain. ABB DI820 juga membantu menghindari silang dan sirkuit pendek di antara berbagai sumber input.

Pengawasan saluran: Saluran 1 dapat digunakan sebagai saluran input pengawasan saluran 2 - 4 dan saluran 8 dapat digunakan sebagai input pengawasan saluran untuk saluran 5 - 7. Input kesalahan diaktifkan dan LED peringatan menyala jika tegangan yang terhubung ke saluran 1 atau 8 hilang. Fitur ini sangat penting untuk mendeteksi kegagalan daya atau kondisi tegangan abnormal dalam daya input medan, memastikan integritas sinyal input.

Indikator status input: Setiap saluran memiliki indikasi status LED. Keadaan aktif dari masing-masing input ditunjukkan oleh dioda pemancar cahaya untuk operator dan teknisi untuk dengan cepat menafsirkan keadaan input. Ini membuat debugging dan pemantauan lebih mudah.

Sinyal filtering: Modul ini mampu menyaring. Waktu filter digital dapat disesuaikan seperti yang kami jelaskan sebelumnya, sedangkan filter analog memberikan pengurangan kebisingan dan memastikan sinyal input yang stabil. Di lingkungan industri di mana kebisingan listrik bisa menjadi masalah nyata, ini sangat penting.

Akuisisi Sinyal Digital: ABB DI820 menangkap sinyal digital dari perangkat lapangan, mengirimkan status mereka ke sistem otomasi untuk diproses.

Instalasi

Pemasangan: ABB DI820 dirancang untuk pemasangan yang cepat dan mudah. Ini dapat ditempelkan pada rel DIN standar, yang merupakan kerangka pemasangan standar yang umumnya digunakan untuk pemasangan pemutus sirkuit dan peralatan kontrol industri di dalam rak peralatan.

Koneksi: ABB DI820 menggunakan antarmuka industri standar untuk koneksi. Saat menghubungkan modul, pastikan bahwa kabel dilakukan dengan benar sesuai dengan diagram kabel. Pilihan kabel dan pemasangan kabel penting untuk mempertahankan integritas sinyal. Pastikan untuk menggunakan jenis kabel yang sesuai, mempertimbangkan faktor -faktor seperti peringkat tegangan, impedansi, dan persyaratan pelindung.

Landasan: Pastikan landasan modul yang tepat. Grounding membantu melindungi modul dari lonjakan listrik dan mengurangi gangguan elektromagnetik.

Rentang aplikasi

Pemantauan perangkat medan tegangan tinggi: Menangkap dan mentransmisikan status perangkat yang beroperasi dalam rentang tegangan modul ke pengontrol pusat.

Sistem Keselamatan:Menerapkan interlock keselamatan dan sistem shutdown darurat di mana pemantauan input digital tegangan tinggi yang andal sangat penting.

Proses otomatisasi: Mengintegrasikan dengan modul S800 I/O lainnya untuk membuat solusi otomatisasi yang komprehensif.

Pemecahan masalah

Indikator LED: Gunakan LED status input pada setiap saluran untuk pemecahan masalah cepat.

Log kesalahan: Menganalisis log kesalahan sistem dan riwayat diagnostik untuk mengidentifikasi dan memecahkan masalah.

Peringatan Pengawasan Tegangan:Mengawasi LED peringatan pengawasan tegangan untuk deteksi rugi tegangan input.
