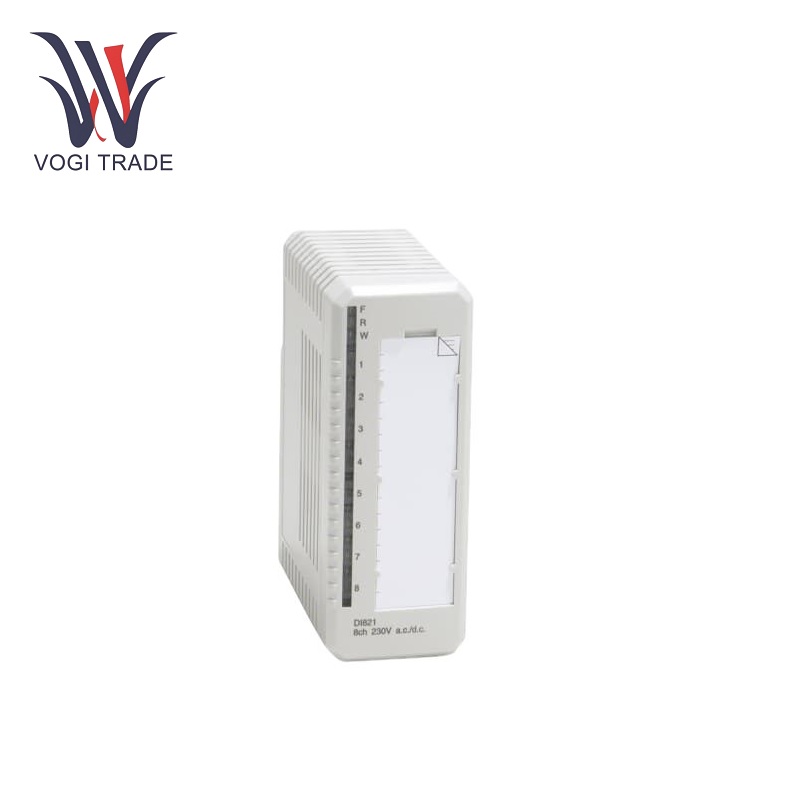

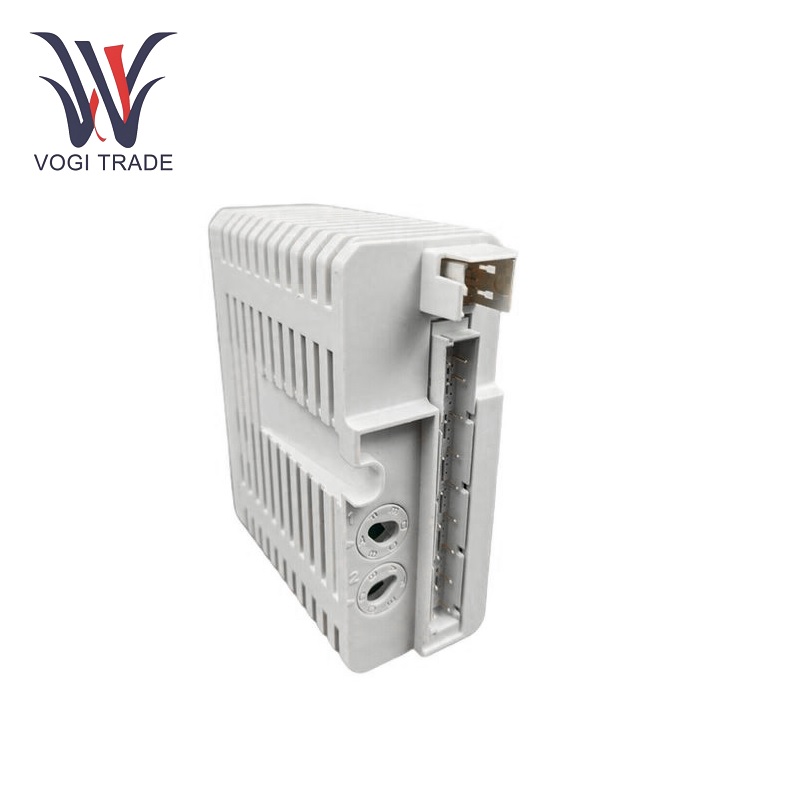

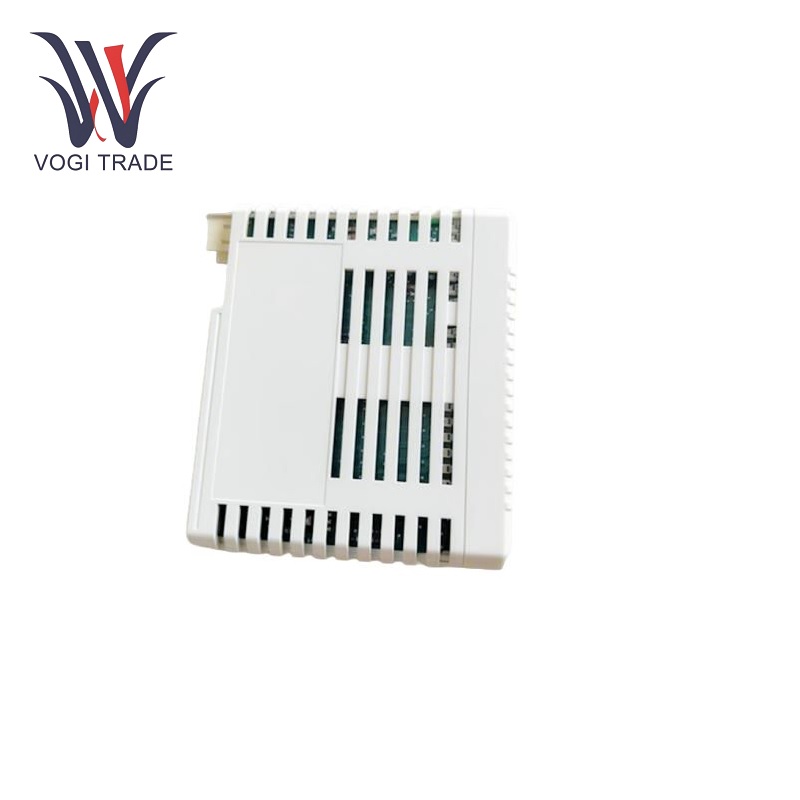

ABB DI821

Parameter Operasi

Saluran dan Tegangan:ABB DI821 adalah modul input digital 8 saluran, 230 V AC/DC. Rentang tegangan masukan adalah 164 V hingga 264 V (AC), dan arus masukan adalah 11 mA (230 V AC). Kisaran tegangan DC masukan adalah 175 ~ 275 V, dan arus masukan adalah 1,6 mA pada 220V DC.

Impedansi Masukan:Impedansi masukan AC adalah 21 kΩ, dan impedansi masukan DC adalah 134 kΩ.

Isolasi:Masukan diisolasi melalui transaksi untuk keandalan yang tinggi dan kekebalan terhadap kebisingan.

Waktu Filter Digital:2, 4, 8 atau 16 milidetik (dapat dipilih)

Rentang Frekuensi Masukan:Rentang frekuensi input adalah antara 47 dan 63 Hz.

ORANG:MTU dapat membatasi daya arus sensor.

Panjang kabel bidang maksimum:200 m (219 yard)/100 pF/m (AC); 600 m (656 yard) (DC).

Nilai insultegangan asi dan tegangan uji dielektrik:Tegangan insulasi terukur adalah 250 V, tegangan uji dielektrik adalah 2000 V AC.

Disipasi daya:Disipasi daya nominal adalah 2,8W.

Suhu pengoperasian:0 hingga +55 °C; Suhu penyimpanan: -40 hingga +70 °C; Kelembapan relatif: 5 hingga 95% tanpa kondensasi.

Fitur produk

Masukan 8 saluran 120 V AC/DC:ABB DI821 memungkinkan beberapa sinyal input digital diproses secara bersamaan.

Isolasi antara isaluran individu:Semua saluran masukan memiliki isolasi yang cukup besar satu sama lain untuk menghilangkan interferensi yang mungkin terjadi antar saluran dan memberikan sinyal masukan yang akurat dan andal.

Pemantauan tegangan:S1 dapat digunakan sebagai masukan pemantauan tegangan untuk S2 S4, dan S8 dapat digunakan sebagai masukan pemantauan tegangan untuk S5 S7. Ketika tegangan pada saluran 1 atau 8 hilang, input kesalahan diaktifkan dan LED peringatan berkedip. Sinyal kesalahan dapat dibaca dari bus modul.

Indikator status masukan:Setiap saluran masukan memiliki LED indikator status masukan, yang dapat memeriksa status masukan secara visual.

Penyaringan sinyal: Silikonnya sendiri memiliki filter analog (waktu respons 6 milidetik) yang dapat menghilangkan noise atau gangguan pada sinyal input untuk meningkatkan kualitas sinyal.

Rentang aplikasi

Manufaktur:ABB DI821 digunakan untuk memantau status berbagai sensor, sakelar, dan perangkat input digital lainnya yang digunakan di lini produksi, seperti deteksi benda kerja, penempatan aktuator, dan status perangkat keselamatan.

Kontrol proses:Dalam aplikasi kontrol proses, ABB DI821 dapat memantau parameter proses seperti suhu, tekanan, sakelar aliran, dll., dan memberikan sinyal input ke sistem kontrol untuk memastikan bahwa proses bekerja dengan baik.

Pembangkit dan distribusi listrik:ABB DI821 dapat digunakan untuk memantau status peralatan listrik seperti pemutus arus dan relai di pembangkit listrik dan gardu induk, serta mewujudkan pemantauan dan pengendalian sistem tenaga jarak jauh.

Membangun manajemen cerdas otomasi:Dalam sistem otomasi gedung, dapat digunakan untuk memantau status peralatan seperti pintu, jendela, penerangan, dll., untuk mewujudkan kontrol cerdas terhadap bangunan.
