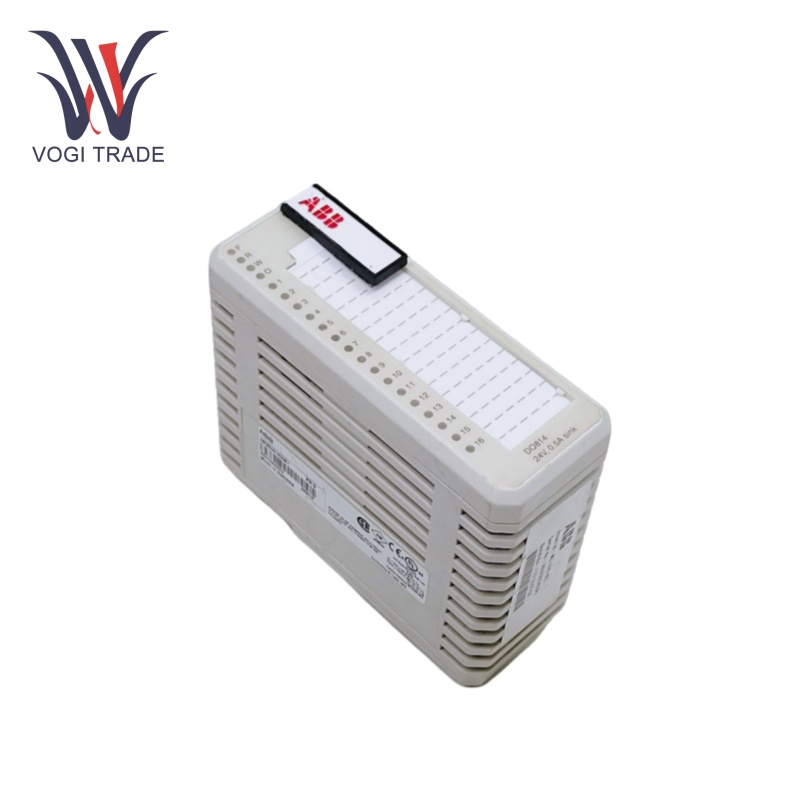

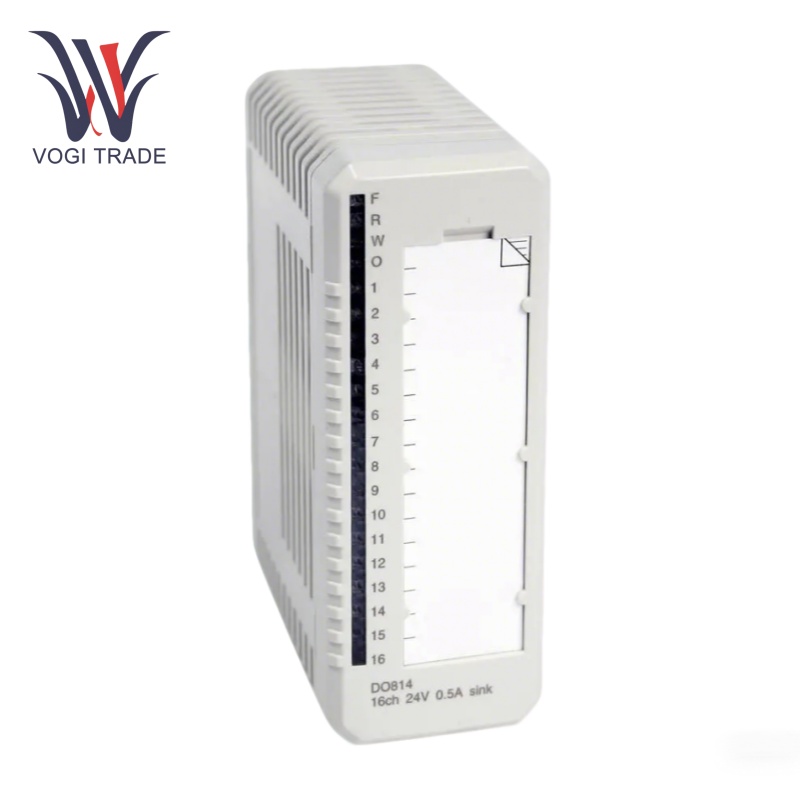

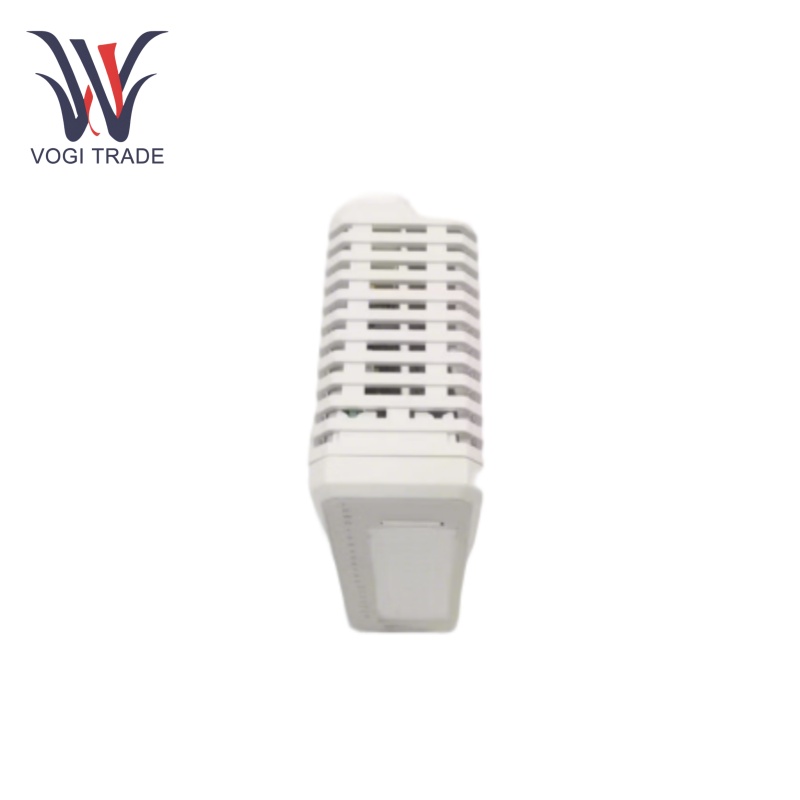

ABB DO814

Parameter teknis

Spesifikasi Sinyal:24 di DC.

Kapasitas Saat Ini: 0,5 A.

Jumlah saluran:16 - Saluran output digital, dibagi menjadi dua kelompok yang terisolasi, dengan 8 saluran output dan 1 input pengawasan tegangan di setiap grup.

Tegangan isolasi terukur:50 V.

Tegangan uji dielektrik:500 V dan.

Disipasi Kekuatan:2.1 W.

Konsumsi Saat Ini:80 Ma untuk Bus Modul +5 V.

Suhu operasi:0 - +55 ° C.

Suhu penyimpanan:- 40 - +70 ° C.

Kelas Perlindungan:IP20.

Antarmuka komunikasi:Ini dapat digunakan dengan MTU seperti TU810, TU812, TU814, TU830, TU833, atau TU838.

Karakteristik fungsional

Perlindungan Output:Setiap saluran output dengan perlindungan sirkuit pendek, perlindungan tegangan berlebih, dan perlindungan suhu yang berlebihan. ABB DO814 dapat melindungi modul dan peralatan eksternal dari kerusakan.

Isolasi Optik: ：Isolasi optik ABB DO814 dapat memanfaatkan penghalang tinggi optik rendah, sehingga sirkuit bidang dan sistem kontrol dan gangguan dari lingkungan lapangan secara efektif terisolasi.

Pemantauan Status Output:Setiap saluran output ABB DO814 memiliki indikasi status output LED, yang secara intuitif dapat menampilkan keadaan kerja setiap saluran.

Pengawasan Tegangan Proses:Input untuk pengawasan tegangan proses (satu per grup saluran output). Ini akan menyebabkan sinyal kesalahan saluran dihasilkan yang dapat dibaca melalui bus modul, jika kita kehilangan tegangan ini.

Area aplikasi

Kontrol proses industri:ABB DO814 juga digunakan dalam sistem kontrol proses industri, termasuk kontrol katup, pompa, dan motor dalam bahan kimia, minyak bumi, dan industri lainnya. Ia dapat secara akurat mengontrol status status awal dan menjalankan status perangkat ini untuk memastikan operasi stabil dari seluruh proses produksi.

Peralatan Otomasi Pabrik:Di jalur produksi otomatisasi pabrik, ABB DO814 dapat digunakan untuk mengontrol konveyor, lengan robot, katup solenoid, dan peralatan lainnya, mewujudkan peralatan produksi yang akurat kontrol dan operasi terkoordinasi, meningkatkan efisiensi produksi dan kualitas produk.

Sistem Manajemen Bangunan:ABB DO814 juga dapat diterapkan pada sistem manajemen bangunan untuk mewujudkan fungsi-fungsi seperti mengendalikan pembukaan dan penutupan pintu/jendela, operasi sistem pendingin udara, lampu lift dan operasi peralatan lainnya, yang membantu meningkatkan tingkat manajemen cerdas dan penghematan energi dari bangunan.
