ABB DO880

Detail

Dokumen Teknis ABB DO880

SAYA. Produk

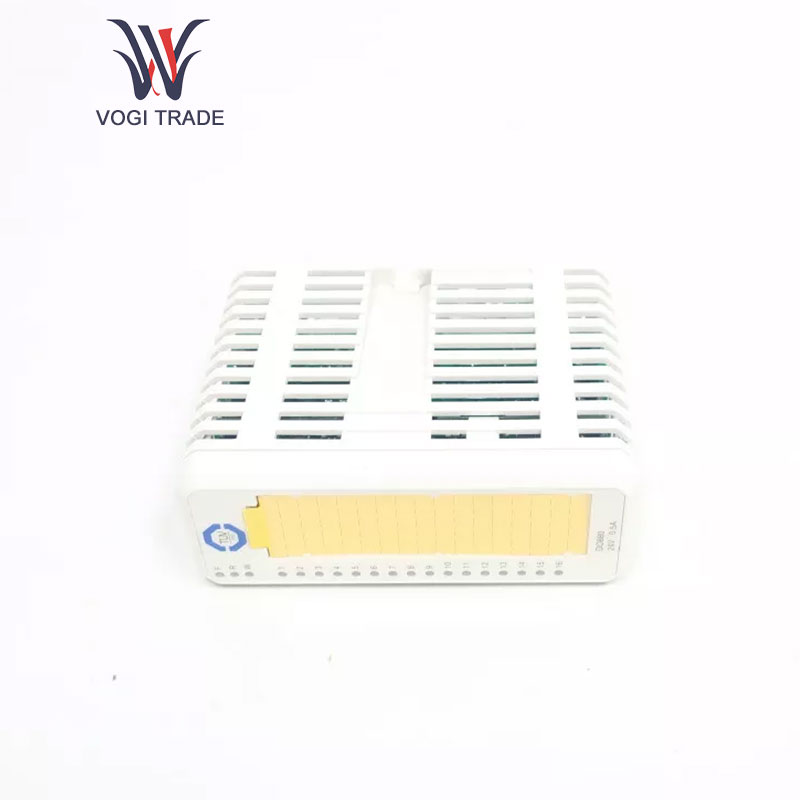

ABB DO880 adalah modul keluaran digital berkinerja tinggi yang dirancang untuk sistem kontrol otomasi industri. Dalam lingkungan industri, DO880 memainkan peran penting dalam mengubah sinyal kontrol menjadi output digital, menggerakkan berbagai aktuator (seperti katup solenoid, kontaktor, lampu indikator, dll.), dan mencapai kontrol yang tepat dan indikasi status proses produksi industri.

II. Spesifikasi Teknis Saluran Keluaran

ABB DO880 memiliki 8 saluran keluaran digital yang bekerja secara independen dan dapat mengontrol semua atau sejumlah perangkat eksternal secara bersamaan untuk memenuhi persyaratan kontrol multi-titik dalam berbagai skenario aplikasi industri. Jenis keluaran dan kapasitas beban: Modul ini mendukung dua jenis: keluaran relai dan keluaran transistor. Keluaran relai dapat memberikan tegangan peralihan maksimum 250VAC atau 30VDC dan arus peralihan maksimum 2A, yang cocok untuk menggerakkan beban AC atau DC berdaya tinggi; keluaran transistor dapat beralih 30VDC hingga 0,5A. Karakteristik peralihannya yang cepat cocok untuk mengendalikan beban DC berfrekuensi tinggi dan berdaya rendah, seperti katup solenoid kecil atau lampu indikator elektronik.

Waktu refleksi

ABB DO880 umumnya memiliki waktu respons keluaran relai sekitar 10 ms, sedangkan waktu respons keluaran transistor umumnya kurang dari 1 ms. Kecepatan respons keluaran seperti itu dapat memenuhi persyaratan berbagai proses industri, sehingga sinyal operasi dapat ditransmisikan dan dieksekusi secara akurat. Isolasi listrik: Setiap saluran keluaran dan setiap saluran keluaran serta sirkuit internal harus memiliki isolasi listrik yang sesuai, dengan tegangan isolasi hingga 1500VAC untuk menghilangkan sinyal crosstalk dan mencegah peralatan rusak karena gangguan eksternal atau kegagalan peralatan.

IISAYA.Fitur fungsional Indikasi dan pemantauan status

ABB DO880 memiliki indikator status yang sesuai untuk setiap saluran keluaran, sehingga status keluaran saluran terlihat jelas dalam sekejap, sehingga memudahkan operator di lokasi untuk memahami status pengoperasian secara real time. Selain itu, modul ini juga mendukung informasi status real-time dari saluran keluaran untuk dikirim kembali ke sistem kontrol atas, yang memudahkan pemantauan jarak jauh dan diagnosis kesalahan.

Fungsi perlindungan diagnostik

ABB DO880 mengintegrasikan fungsi diagnostik cerdas, secara teratur dan real-time mendiagnosis status kerja modul, apakah saluran keluaran mengalami korsleting, kelebihan beban, sirkuit terbuka, dan kesalahan lainnya. Ketika kelainan terdeteksi, tindakan perlindungan yang sesuai segera diambil, seperti memutus keluaran saluran kesalahan, mengkhawatirkan, dll., dan informasi spesifik dari kesalahan tersebut diumpankan kembali ke komputer host melalui antarmuka komunikasi, sehingga bahwa personel pemeliharaan dapat memecahkan masalah dan memperbaiki peralatan tepat waktu, meminimalkan waktu tidur peralatan, dan menjamin kelangsungan produksi industri.

Antarmuka komunikasi

ABB DO880 mengintegrasikan beberapa antarmuka komunikasi standar seperti Profibus-DP dan Ethernet/IP, mendukung berbagai protokol komunikasi industri, dan dapat berkomunikasi dan berinteraksi dengan sistem kontrol atas seperti PLC, DCS, dan peralatan lainnya dengan kecepatan dan stabilitas tinggi, serta berinteraksi secara efektif dengan seluruh jaringan otomasi industri untuk mencapai koneksi tanpa batas dengan seluruh jaringan otomasi industri, memberikan jaminan untuk transmisi yang akurat dan pelaksanaan instruksi kontrol. 4. Pemasangan dan penggunaan Metode pemasangan: Ini mengadopsi metode pemasangan rel standar, yang dapat dengan mudah dipasang pada rel kabinet kontrol industri tanpa pemasangan tambahan, menghemat waktu dan ruang pemasangan. Metode pengkabelan: Memberikan identifikasi terminal yang jelas dan jelas untuk memudahkan pengguna menghubungkan kabel perangkat beban eksternal dengan benar. Saat memasang kabel, ikuti dengan ketat panduan instalasi listrik untuk menyambungkan kabel, pastikan kabel kokoh dan tidak kendor, dan perhatikan persyaratan dan spesifikasi kabel terpisah untuk memastikan kinerja dan keluaran normal modul. Konfigurasi dan pemrograman: Gunakan perangkat lunak pemrograman khusus ABB atau alat konfigurasi host untuk mengatur parameter modul sebelum digunakan, seperti memilih jenis keluaran, menyesuaikan waktu tunda keluaran, konfigurasi protokol, dll., untuk memenuhi kebutuhan aplikasi industri. Pantau status keluaran modul melalui perangkat lunak pemrograman, dan ubah serta optimalkan logika kontrol saat sistem kontrol beroperasi secara normal.

Bidang aplikasi

Modul keluaran digital ABB DO880 banyak digunakan di bidang tenaga listrik, kimia, minyak bumi, metalurgi, manufaktur, bangunan cerdas, dll. Misalnya, modul ini banyak digunakan dalam sistem tenaga untuk mengontrol operasi pembukaan dan penutupan pemutus sirkuit, pemisah, dan peralatan lainnya di gardu induk; menyediakan penggerak untuk solenoida berbagai katup untuk mengontrol aliran, tekanan, dan parameter lain dari ruang luas dalam produksi bahan kimia; mengontrol hidup dan matinya motor dan ban berjalan serta pelaksanaan berbagai tindakan mekanis pada jalur produksi otomasi manufaktur; mengontrol status sakelar sistem penerangan, pengoperasian elevator, sistem kontrol akses, dan peralatan lainnya di bidang bangunan cerdas. Modul ini menyediakan kontrol output digital untuk berbagai aplikasi karena meningkatkan metode produksi, meningkatkan efisiensi produksi, mengurangi biaya tenaga kerja, dan pada saat yang sama membantu sistem berjalan lebih baik dan lebih aman.
