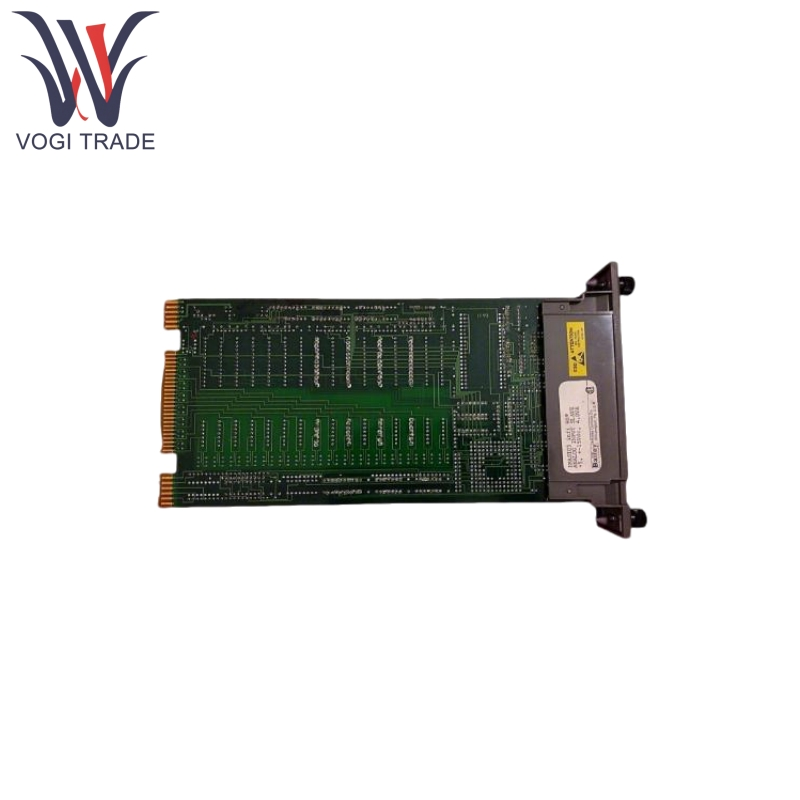

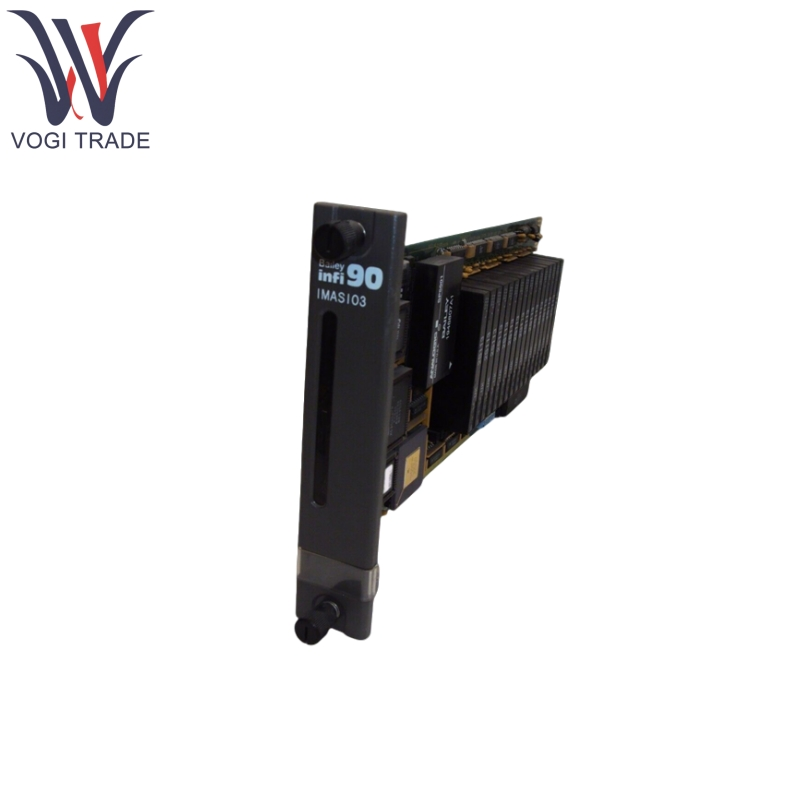

ABB IMASI03

Merek: ABB
Deskripsi: Modul Slave Input Analog
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 4
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
ABB IMASI03 terutama digunakan untuk mengonversi sinyal analog dari sensor lapangan menjadi sinyal digital untuk pemantauan dan kontrol waktu nyata oleh pengontrol utama, yang fungsi inti termasuk akuisisi sinyal presisi tinggi, transmisi terisolasi, dan adaptasi protokol, membuat kesepakatan untuk digunakan dalam lingkungan industri di mana keandalan dan ketahanan gangguan adalah penting yang paling penting.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Abb
Nomor Model	Imasi03
Nomor pemesanan	Imasi03
Katalog	-
Negara asal	Swiss
Kode HS	8473309000
Dimensi	12126cm
Berat	0.4kg

Fitur Produk

ABB IMASI03 mendukung ± 0,1% akurasi membaca dan resolusi 16-bit, memungkinkan penangkapan yang tepat dari perubahan sinyal menit, membuatnya ideal untuk aplikasi kontrol presisi.

ABB IMASI03 memiliki fitur penguat gain yang dapat diprogram yang secara otomatis menyesuaikan faktor amplifikasi berdasarkan rentang sinyal input untuk mengoptimalkan rasio sinyal-ke-noise.

ABB IMASI03 mendukung berbagai jenis sinyal, termasuk tegangan -10V hingga +10V, arus suhu 0 hingga 20mA/4 hingga 20mA, dan RTD (mis., PT100, CU50).

ABB IMASI03 termasuk deteksi sirkuit terbuka dan referensi tegangan saluran rendah untuk memastikan stabilitas sinyal.

ABB IMASI03 menawarkan isolasi listrik DC 1500V, mengisolasi sinyal medan dari sistem kontrol dan secara efektif menolak gangguan elektromagnetik dan dampak lonjakan.

Setiap saluran dilengkapi dengan indikator status LED, memberikan tampilan waktu nyata dari validitas sinyal dan status operasional modul. ABB IMASI03 mendukung hot-swapping, memungkinkan pemeliharaan tanpa downtime sistem, sehingga mengurangi downtime sistem.

Prinsip menggunakan Prinsip

ABB IMASI03 memungkinkan interaksi sinyal melalui konektor tepi tiga kartu (P1, P2, P3):

Antarmuka P1: Terhubung ke catu daya DC 24V dan sinyal analog dari sensor lapangan.

Antarmuka P2: Terhubung ke Bus Ekspansi INFI 90 untuk komunikasi data dua arah dengan pengontrol utama, mentransmisikan sinyal digital yang dikonversi oleh ADC dan informasi diagnostik.

Antarmuka P3: Digunakan untuk komunikasi bertingkat antara modul ekspansi.

Alur kerja adalah sebagai berikut:

Sinyal analog lapangan adalah input melalui antarmuka P1 dan disesuaikan dalam amplitudo dengan amplifier gain yang dapat diprogram.

Konverter ADC 16-bit mengubah sinyal analog menjadi nilai digital dengan presisi ± 0,1% dari pembacaan.

Sinyal digital ditransmisikan melalui antarmuka P2 ke modul MFP, di mana sistem kontrol melakukan operasi logis dan kontrol loop tertutup.

Modul secara terus menerus memantau status saluran dan memberikan umpan balik ke komputer host melalui lampu indikator LED dan protokol diagnostik.

Parameter produk

Detail berikut adalah untuk ABB IMASI03 Modul Slave Input Analog.

Kategori parameter	Spesifikasi spesifik
Jumlah saluran input	8 saluran (dapat diperluas ke 16 saluran dengan modul ekspansi eksternal).
Tingkat transfer data	Hingga 2,5 Mbps, berkomunikasi dengan pengontrol utama melalui protokol Infinet.
Persyaratan catu daya	24V DC ± 10%, konsumsi daya ≤ 4,0 VA.
Suhu operasi	0 ~ 70 ° C (Model suhu lebar mendukung -40 ~ 85 ° C) Suhu penyimpanan: -40 ~ 85 ° C.
Kompatibilitas Elektromagnetik (EMC)	Mematuhi IEC 61000-6-2 (kekebalan untuk lingkungan industri) dan standar IEC 61000-6-4 (emisi).
Karakteristik isolasi	Tegangan isolasi 1500V DC antara saluran, dan antara saluran dan catu daya, selama 1 menit.
