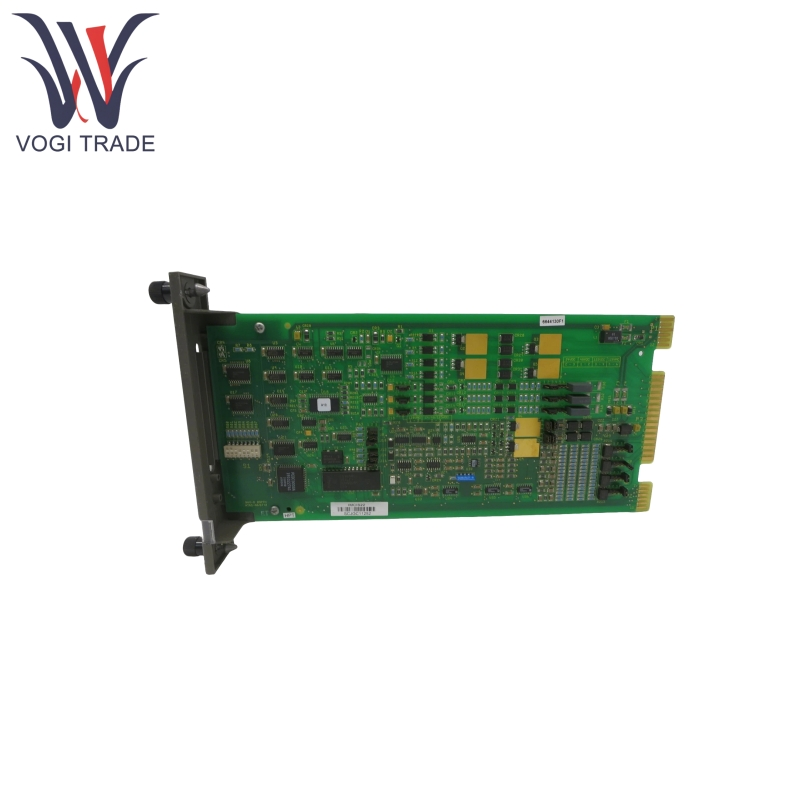

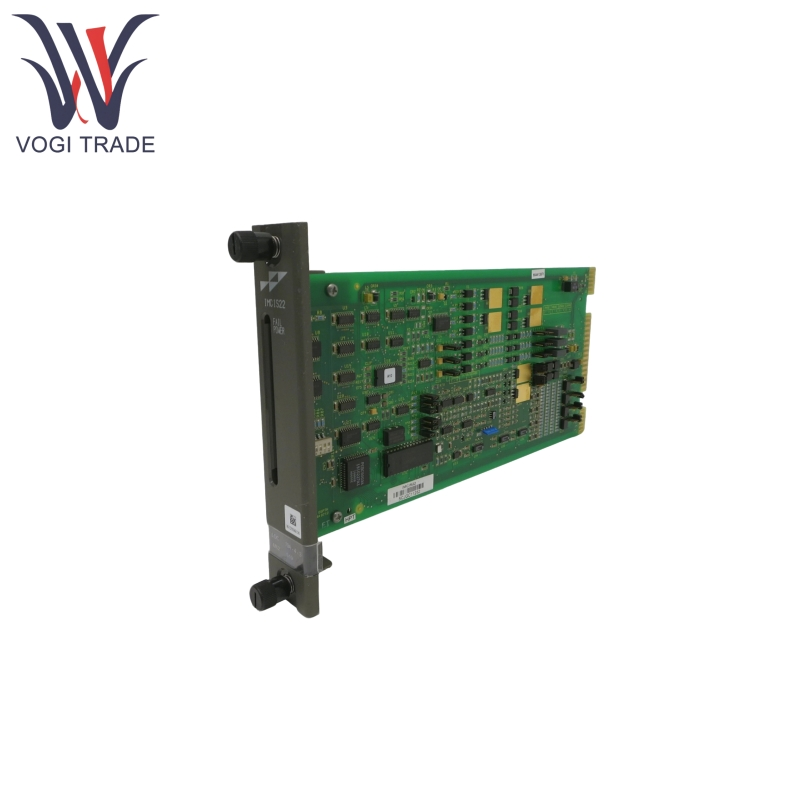

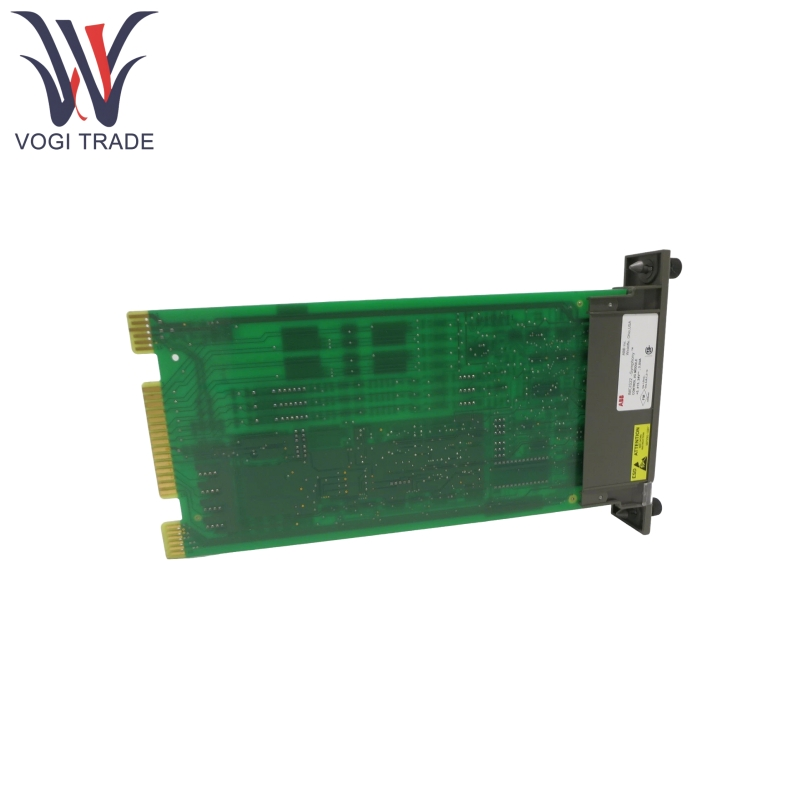

ABB IMCIS22

Merek: ABB
Deskripsi: Kontrol Modul I/O
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 4
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
ABB IMCIS22 terutama digunakan untuk interaksi antara sinyal lapangan dan sistem dalam proses industri. Fungsi intinya adalah untuk menghubungkan 4 sinyal analog dan 3 sinyal digital ke sistem untuk pemrosesan dan pemantauan, dan untuk menghasilkan 4 sinyal digital dan 2 sinyal analog untuk kontrol proses.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Abb
Nomor Model	Imcis22
Nomor pemesanan	Imcis22
Katalog	-
Negara asal	Swiss
Kode HS	8473309000
Dimensi	32186cm
Berat	0.8kg

Fitur Produk

ABB IMCIS22 mendukung sinyal 4-saluran, dapat dikonfigurasi sebagai 1-5VDC atau 4-20MA, dengan fungsionalitas kalibrasi. Secara otomatis mengoreksi efek penyimpangan dan suhu dengan membaca tegangan referensi melalui pengontrol.

ABB IMCIS22 mendukung sinyal 2-saluran, dapat dikonfigurasi sebagai 4-20mA atau 1-5VDC, dengan pengaturan output default. Ini menghasilkan 0%/100% atau mempertahankan nilai saat ini setelah startup atau kegagalan bus.

ABB IMCIS22 mendukung 3 saluran sinyal, kompatibel dengan 120VAC, 24VDC, 48VDC, dan 125VDC, menampilkan isolasi optik dan waktu respons 17ms tetap.

ABB IMCIS22 mendukung 4 saluran sinyal, tipe kolektor terbuka, dengan isolasi optik, mampu mengendarai 24VDC (250mA) atau 48VDC (125mA) beban.

ABB IMCIS22 berkomunikasi dengan pengontrol melalui bus ekspansi I/O dan mendukung pengaturan alamat (0-63, dikonfigurasi melalui sakelar DIP S1).

ABB IMCIS22 memiliki timer kesalahan bus, jika tidak ada sinyal jam pengontrol yang diterima dalam 10ms, output digital dinonaktifkan, dan output analog beralih ke nilai default.

ABB IMCIS22 memiliki dua indikator LED panel depan (hijau/merah). Green Steady menunjukkan operasi dan komunikasi normal dengan pengontrol. Red Steady menunjukkan batas waktu kesalahan bus. OFF menunjukkan tidak ada daya atau tidak diaktifkan.

Prinsip menggunakan Prinsip

ABB IMCIS22 berfungsi sebagai antarmuka antara bidang proses dan sistem simfoni, dengan prinsip -prinsip inti termasuk:

Konversi sinyal: Sinyal input analog dikonversi menjadi nilai digital 12-bit melalui konverter A/D, dan output nilai digital 10-bit oleh pengontrol dikonversi menjadi sinyal analog melalui konverter D/A.

Perlindungan isolasi: I/O digital menggunakan optocouplers untuk mengisolasi sinyal bidang dari sirkuit sistem, mencegah gangguan dan perambatan kesalahan.

Mekanisme komunikasi: Komunikasi dengan pengontrol dicapai melalui bus ekspansi I/O. Pengontrol mengkonfigurasi alamat modul menggunakan kode fungsi (FC 79), yang harus cocok dengan pengaturan sakelar S1, untuk mengaktifkan operasi membaca/menulis data.

Penanganan kesalahan: Timer kesalahan bus memonitor komunikasi pengontrol. Jika batas waktu terjadi, tindakan pelindung yang telah ditentukan dipicu (output digital dinonaktifkan, output analog diatur ke nilai default), dan lampu indikator LED memberikan umpan balik status waktu nyata.

Parameter produk

Detail berikut adalah untuk modul I/O kontrol ABB IMCIS22.

Kategori	Parameter terperinci
Persyaratan Daya	-Tegangan operasi: 5VDC (± 5%), +15VDC (-2,5%/ +5%), -15VDC (-5%/ +2,5%), +24VDC (± 10%, dari unit terminasi) - Konsumsi saat ini: +5V (100mA khas, maksimum 180mA), +15V (khas 27mA, maksimum 35mA), -15V (tipikal 23mA, maksimum 30mA), +24V (khas 46mA, maksimum 65mA)
Input digital	- Kisaran tegangan: 120VAC, 24VDC, 48VDC, 125VDC (± 10%) - Tegangan Turn-on (Minimum): 81VAC (untuk 120VAC), 19.5VDC (untuk 24VDC), dll. - Tegangan Turn-Off (Maksimum): 45VAC (untuk 120VAC), 13VDC (untuk 24/48VDC), dll. - Waktu respons: 17ms (diperbaiki)
Output digital	- Tegangan output: 24VDC atau 48VDC (± 10%) - Off output tegangan: maksimum 1.5VDC - Off Output Arus: maksimum 10μA - On output Current: Maksimal 250mA pada 24VDC; Maksimal 125mA di 48VDC
Input analog	-Jenis sinyal: 1-5VDC (diferensial/endak tunggal) atau 4-20mA (dikonversi melalui unit terminasi) - Waktu respons: 2,4 detik (untuk perubahan langkah 100% menjadi 95% dari nilai akhir) - Penolakan mode umum: 53dB dari DC hingga 60Hz - Resolusi A/D: 12 bit
Output analog	-Jenis sinyal: 4-20mA atau 1-5VDC - Akurasi: ± 0,15% dari rentang skala penuh (mode tegangan), ± 0,25% dari rentang skala penuh (mode saat ini) - Muat: maksimum 600Ω/600mh (mode saat ini),> 1kΩ (mode tegangan) - D/A Resolusi: 10 bit
Parameter lingkungan	- Suhu operasi: 0-70 ° C (di dalam kabinet) -Kelembaban relatif: 5% -95% (di bawah 55 ° C, non-kondensasi), 5% -45% (pada 70 ° C, non-kondensasi) - Tekanan atmosfer: permukaan laut hingga 3 km -Kualitas Udara: sesuai dengan ISA S71.04 Kelas LA/LB/LC-1 (non-korosif)
Isolasi dan EMC	- Resistansi isolasi: 100mΩ (pada 100/500VDC) - Tegangan impuls: ± 2.55kVp (I/O digital), ± 1KVP (analog I/O) - Kompatibilitas elektromagnetik: sesuai dengan standar seri IEC 61000-4 (kekebalan lonjakan, transien cepat, dll.)
