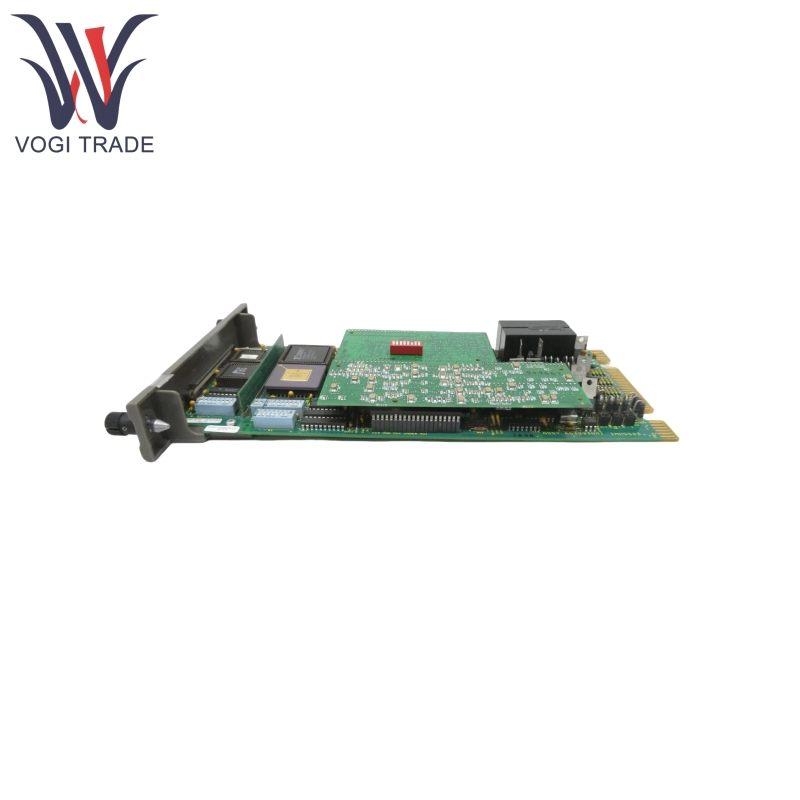

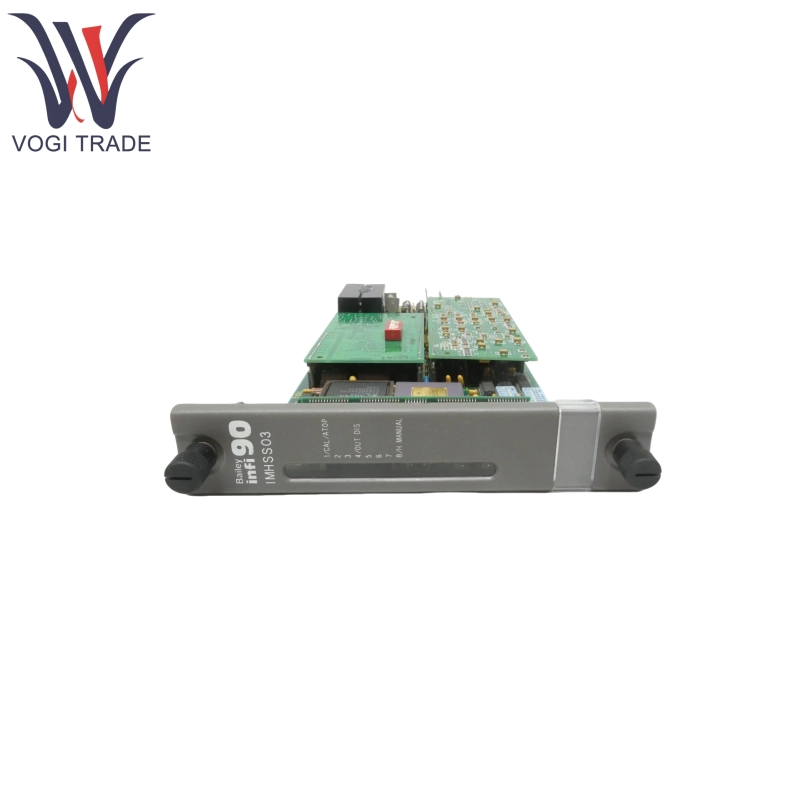

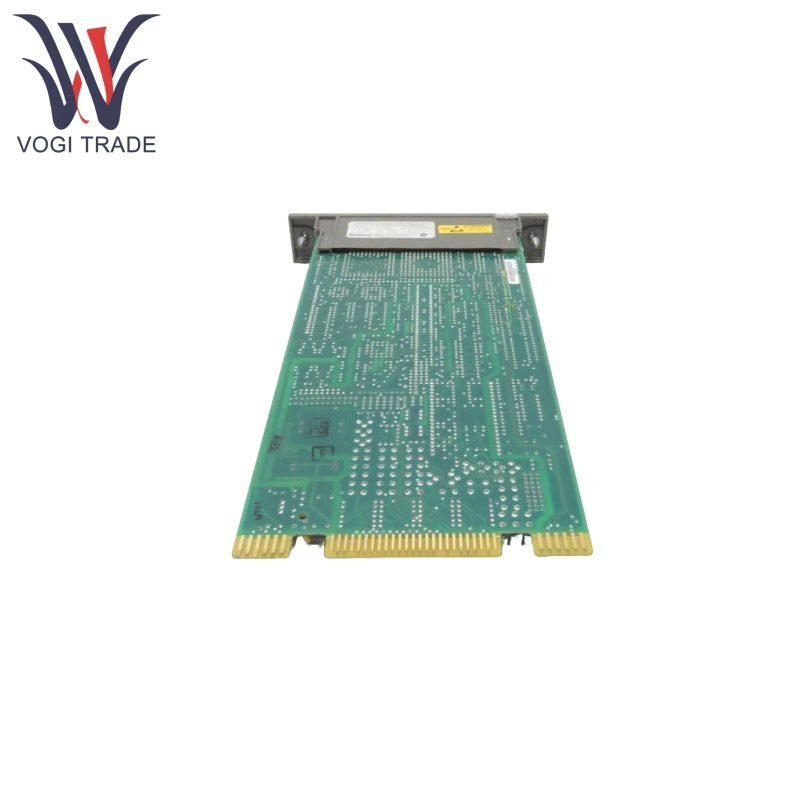

ABB IMHSS03

Fitur Produk

ABB IMHSS03 memperoleh umpan balik posisi dari aktuator hidrolik melalui transformator diferensial variabel linier (LVDT), membandingkannya dengan perintah posisi yang dikirim oleh MFP, dan menggerakkan katup servo atau konverter I/H untuk mencapai kontrol loop tertutup, posisi katup throttle yang tepat sesuai dengan perintah.

ABB IMHSS03 dilengkapi dengan konverter analog-ke-digital dan digital-ke-analog resolusi tinggi, meningkatkan akurasi pemrosesan sinyal, mengoptimalkan kemampuan pengkondisian sinyal LVDT, dan meningkatkan akurasi deteksi posisi.

ABB IMHSS03 dapat secara otomatis menyetel gain demodulator, menyederhanakan proses commissioning dan meningkatkan kecepatan respons loop kontrol.

ABB IMHSS03 mendukung antarmuka LVDT yang berlebihan (kompatibel dengan AC atau DC LVDTs) dan output katup servo yang berlebihan (dengan opsi katup ganda yang beroperasi secara bersamaan atau mode primer/siaga), peningkatan reliabilitas sistem.

ABB IMHSS03 menyediakan antarmuka konverter I/H, mendukung output 4-20mA atau 20-160mA, dengan input digital dan kemampuan output digital.

ABB IMHSS03 menampilkan status operasional (normal, kalibrasi, kesalahan, dll.) Melalui indikator LED panel, mendukung pengujian diagnostik untuk mendeteksi kesalahan perangkat keras, dan dapat melaporkan informasi kesalahan melalui kode fungsi.

Prinsip menggunakan Prinsip

ABB IMHSS03 bersama dengan modul prosesor multifungsi dan modul penghitung frekuensi, membentuk sistem loop tertutup untuk kontrol kecepatan turbin. Prinsip kerja adalah sebagai berikut:

Transmisi Perintah: Modul MFP mengirimkan perintah posisi ke modul IMHSS03 melalui bus ekspansi I/O berdasarkan nilai target kecepatan turbin yang ditetapkan.

Drive Output: Setelah menerima perintah, IMHSS03 mengubah perintah digital menjadi sinyal analog melalui konverter D/A, menggerakkan katup servo atau konverter I/H, dan mengontrol aktuator hidrolik untuk menyesuaikan pembukaan katup throttle.

Deteksi Umpan Balik: LVDT mengukur posisi aktuator hidrolik, menghasilkan tegangan diferensial sebanding dengan posisi. IMHSS03 mengubah ini menjadi sinyal digital melalui demodulator dan konverter A/D, dan memberinya kembali ke MFP.

Regulasi Kecepatan: Modul FCS menghitung pulsa dari sensor magnetik pada poros turbin untuk mengukur kecepatan turbin dan mengirimkan data ke MFP. MFP menyesuaikan perintah posisi yang dikirim ke IMHSS03 berdasarkan penyimpangan antara umpan balik kecepatan dan nilai target, membentuk sistem kontrol loop tertutup.

Parameter produk

Detail berikut adalah untuk modul servo hidrolik ABB IMHSS03.

Input LVDT (Sekunder):

4 Input analog, 2 set LVDT sekunder (2 sekunder per set), 24VPP, ± 7V tegangan mode umum, impedansi input diferensial 10kΩ.

Output LVDT (eksitasi primer):

2 Output analog, frekuensi 400Hz-15kHz, tegangan 2.1-18VPP (sesuai dengan impedansi minimum 15-120Ω).

Output katup servo:

4 Output analog (2 kelompok redundan), arus ± 8- ± 64mA (sesuai dengan impedansi koil maksimum 750-93Ω).

Output konverter I/H:

1 output analog, 4-20 mA (impedansi maksimum 300 Ω) atau 20-160 mA (impedansi maksimum 15 Ω).

Input Digital:

3 Input yang terisolasi secara optik (250 VDC), tegangan konduksi ≥18 VDC, arus maju 2,8 mA (nominal).

Output Digital:

1 Output kolektor terbuka yang terisolasi secara optik (250 VDC), tegangan konduksi 2.4 VDC (arus 250 mA), tegangan cutoff 24 VDC (arus bocor 10 μA).
