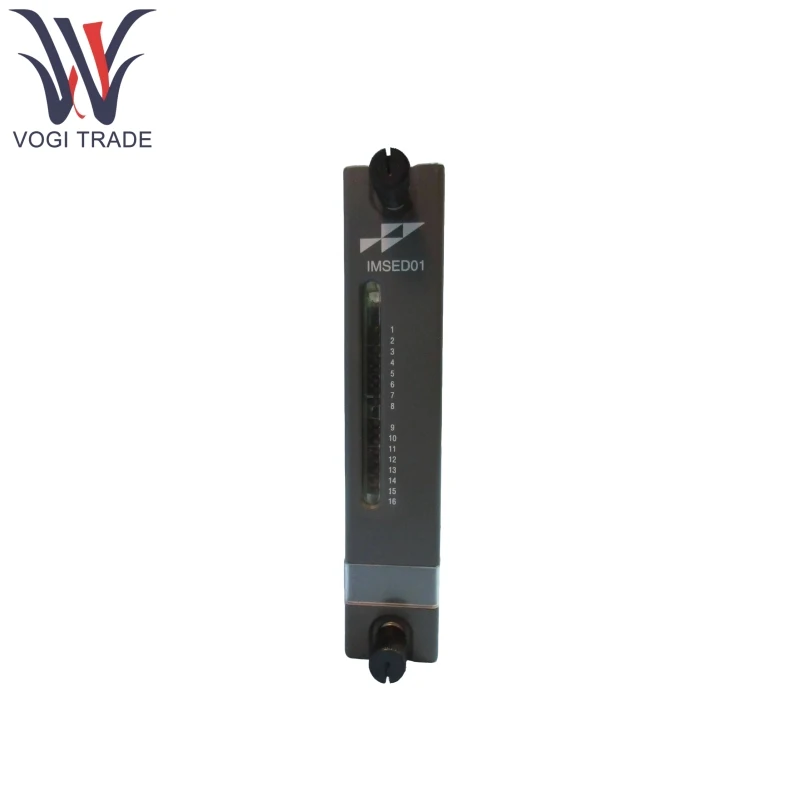

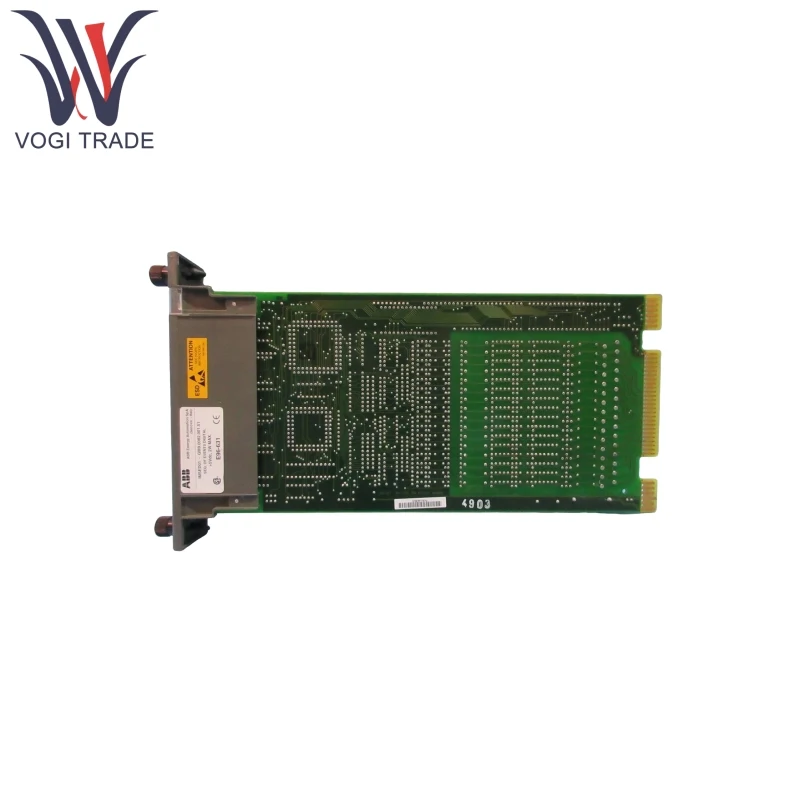

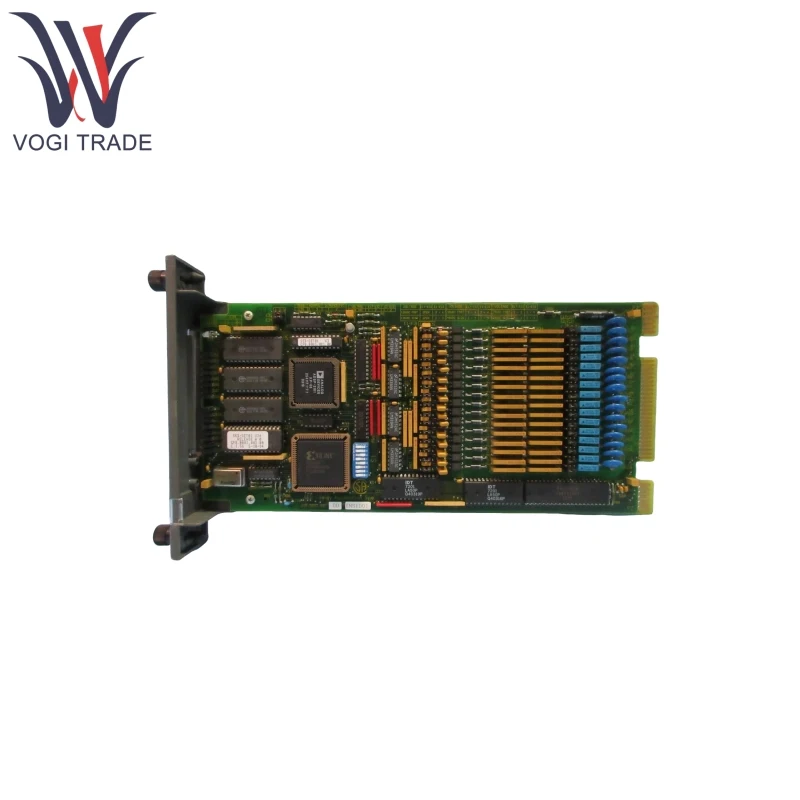

Merek: ABBDeskripsi: Urutan Modul Input DigitalKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenABB IMSED01 terutama digunakan untuk mengumpulkan transisi negara dari sinyal digital dalam proses industri dan meneruskan acara ini ke modul utama sistem untuk merekam dan pemrosesan. Ini dicapai melalui jumper, sakelar, dan unit terminal pada papan sirkuit, serta modul konfigurasi shunt dan saluran I/O.
| Pembuatan |
Abb |
| Nomor Model |
Imsed01 |
| Nomor pemesanan |
Imsed01 |
| Katalog |
- |
| Negara asal |
Swiss |
| Kode HS |
8473309000 |
| Dimensi |
34*18*6cm |
| Berat |
0.4kg |
Fitur Produk
ABB IMSED01 dapat menangani hingga 16 input bidang digital, dengan fokus pada menangkap peristiwa transisi keadaan sinyal. Setiap saluran input menggunakan isolasi optik untuk meningkatkan resistansi interferensi.
ABB IMSED01 mendukung tegangan input berganda dan dapat diprogram secara individual menjadi 24VDC (± 10%), 48VDC (± 10%), 125VDC (± 10%), atau 120VAC (± 10%, hanya untuk logika kontrol sistem).
ABB IMSED01 berkomunikasi dengan pengontrol harmoni melalui bus ekspansi I/O, dan pengontrol mengkonfigurasi dan mengaksesnya menggunakan kode fungsi 242 (antarmuka acara digital SOE).
ABB IMSED01 dapat hidup berdampingan dengan modul IMSET01 pada segmen bus ekspansi I/O yang sama, mendukung hingga 63 modul IMSED01 dalam hubungannya dengan 1 modul IMSET01.
Acara transisi status digital yang dikumpulkannya dikumpulkan pada level unit kontrol harmoni dan diteruskan ke modul utama InsEM01 untuk manajemen terpusat.
Prinsip menggunakan Prinsip
ABB IMSED01 secara terus menerus memantau sinyal input digital yang terhubung, menangkap peristiwa transisi negara "on-off" atau "off-on".
Peristiwa yang dikumpulkan dikumpulkan dengan informasi dari modul ABB IMSED01 di tingkat HCU dan kemudian diteruskan ke modul utama InsEM01 melalui bus ekspansi I/O.
Modul utama InsEM01 waktu menyortir peristiwa, menyimpannya dalam database internal, dan memberi tahu antarmuka manusia-mesin dan mentransmisikan data untuk pembuatan laporan ketika kondisi pemicu dipenuhi.
ABB IMSED01 bergantung pada modul utama sinkronisasi waktu intkm01 dalam sistem (melalui tautan RS-485) untuk mencapai sinkronisasi waktu di seluruh sistem, memastikan keakuratan cap waktu acara.
Parameter produk
Detail berikut adalah untuk urutan ABB IMSED01 dari Modul Input Digital.
| Kategori |
Parameter spesifik |
| Kebutuhan Daya |
+5VDC (± 5%), arus khas 350mA |
| Mikroprosesor |
16-bit, frekuensi operasi 10MHz |
| Ingatan |
RAM 64KB Kamar 64kb |
| Input digital |
Kisaran tegangan: 24VDC/48VDC/125VDC (± 10%), 120VAC (± 10%) Arus Khas: 5MA di 24VDC, 4MA di 48VDC/125VDC, 5MA di 120VAC |
| Tegangan turn-on/turn-off |
Turn-on (minimum): 21.6VDC untuk 24VDC, 43.2VDC untuk 48VDC, 112.5VDC untuk 125VDC, 108VAC untuk 120VAC Turn-off (maksimum): 10VDC untuk 24VDC, 20VDC untuk 48VDC, 50VDC untuk 125VDC, 50VAC untuk 120VAC |
| Input karakteristik arus |
Arus maksimum saat turn-on minimum: 4mA di 21.6VDC, 4.4mA di 43.2VDC, 3.2mA di 112.5VDC, 4MA di 108VAC Arus off-boce maksimum: 1.5mA (untuk semua tegangan) |
| Waktu respons |
Nilai Khas: DC FAST (1,1ms), DC Slow (18ms), AC (5ms setelah setengah siklus positif pertama) |
| Kinerja isolasi |
Saluran ke Sistem: 1000VDC/V RMS Saluran ke Saluran: 350VDC/V RMS |
| Perlindungan lonjakan |
Mematuhi IEEE-472-1974 Surge Tahunan Tes Kemampuan |
| Parameter lingkungan |
Suhu Operasi: 0 ° C-70 ° C (32 ° F-158 ° F) Kelembaban relatif: 5% -95% (≤55 ° C, non-kondensasi), 5% -45% (70 ° C, non-kondensasi) Gelar Polusi: i Altitude: 0 ~ 3km (1,86 mil) |
