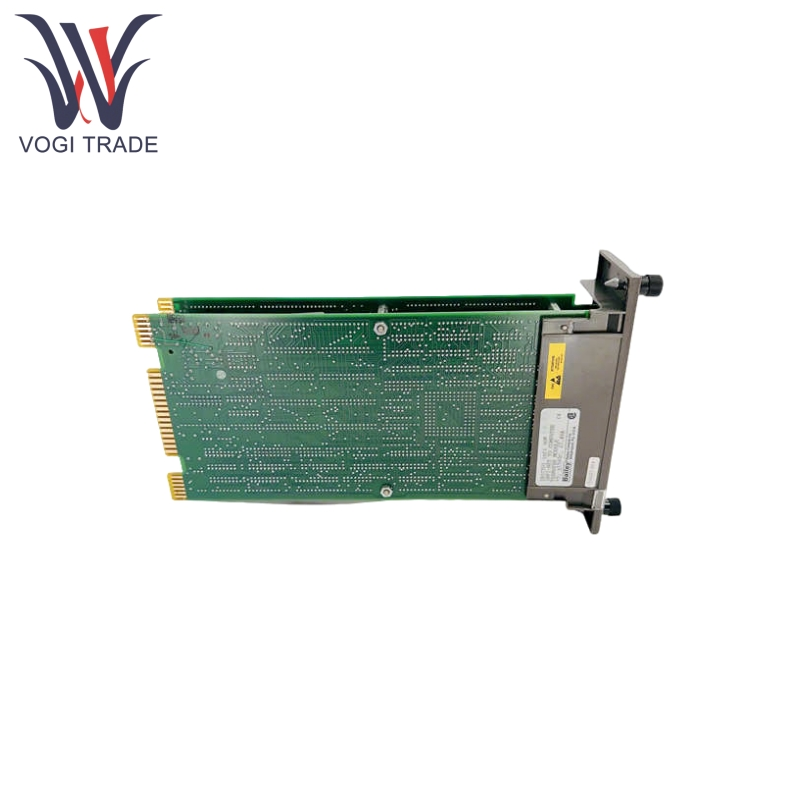

Merek: ABBDeskripsi: Modul Transfer KomputerKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenABB INICT01 dapat mengubah protokol eksklusif dari jaringan Infi-net menjadi protokol RS-232 yang dapat dikenali komputer, mendukung interaksi data dua arah, juga dapat mengirimkan data perangkat lapangan ke terminal pemantauan secara real time dan mengirim perintah kontrol kembali ke jaringan infi-net untuk mencapai kontrol tertutup.
| Pembuatan |
Abb |
| Nomor Model |
Inict01 |
| Nomor pemesanan |
Inict01 |
| Katalog |
- |
| Negara asal |
Swiss |
| Kode HS |
8473309000 |
| Dimensi |
12*12*4cm |
| Berat |
0.4kg |
Fitur Produk
Saluran input/output ABB INICT01 menampilkan isolasi 500V AC, secara efektif menolak lonjakan dan gangguan elektromagnetik di lingkungan industri.
ABB INICT01 menggabungkan sirkuit perlindungan tegangan berlebih/overcurrent dan mendukung input redundansi catu daya ganda (24V DC ± 10%), memastikan operasi berkelanjutan dalam skenario kritis.
ABB INICT01 fitur pengaturan sakelar DIP, dengan papan CPU dilengkapi dengan tiga set sakelar DIP, memungkinkan konfigurasi langsung parameter komunikasi seperti baud rate (50-19200 bps), bit paritas, dan panjang bit data tanpa intervensi perangkat lunak.

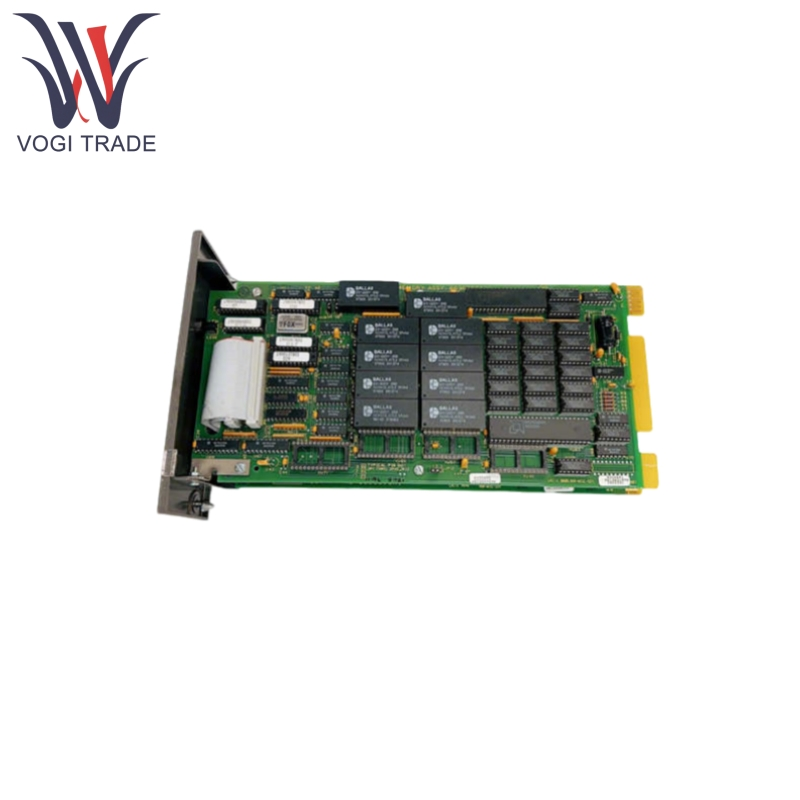

ABB INICT01 memiliki ROM 256kb untuk penyimpanan firmware, RAM 512kB untuk pemrosesan data waktu-nyata, dan 80kb NVRAM untuk mempertahankan informasi konfigurasi yang tidak hilang selama pemadaman listrik.
ABB INICT01 memiliki port RS-232 ganda yang mendukung komunikasi dupleks penuh, memungkinkan koneksi simultan ke komputer host dan pengontrol yang berlebihan, dengan kisaran baud rate 50-19200 bps.
ABB INICT01 mendukung protokol RTU INFI 90 dan Modbus, dan dapat diperluas untuk mendukung Profibus, Ethernet/IP, dan protokol lainnya melalui gateway.

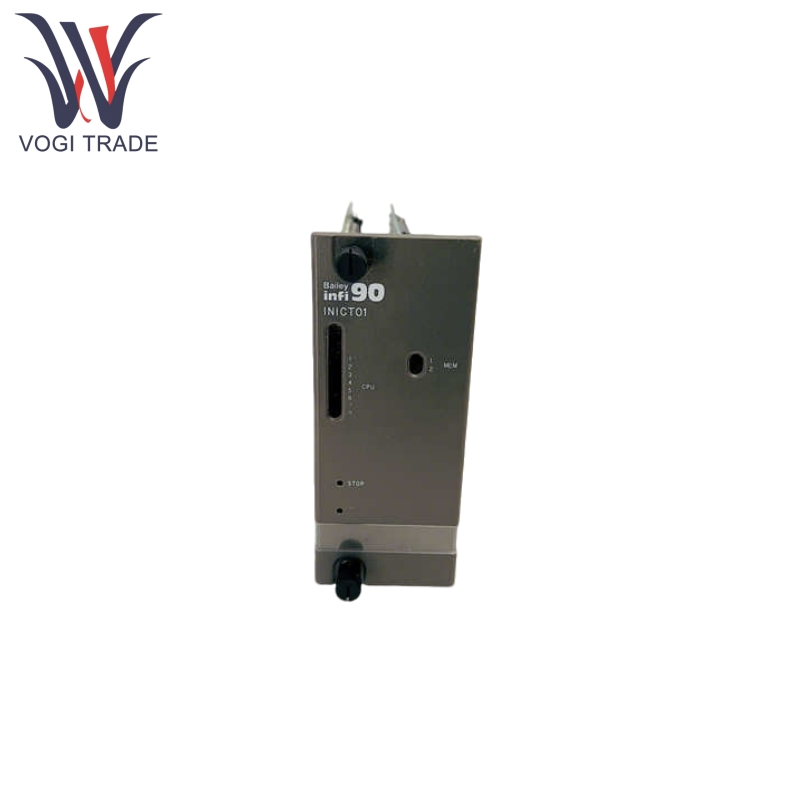

ABB INICT01 menampilkan delapan kondisi status, termasuk daya, komunikasi, dan kesalahan, melalui LED independen, dan dapat digunakan dengan tombol berhenti panel depan untuk lokalisasi kesalahan cepat.
ABB INICT01 mendukung output port serial dari log runtime, termasuk kode kesalahan komunikasi, throughput data, dan informasi diagnostik lainnya.
Prinsip menggunakan Prinsip
ABB INICT01 mem -parsing protokol INFI 90 melalui chip antarmuka khusus untuk mengekstrak variabel proses, setpoint, dan bingkai data lainnya.
Ini dapat merangkum data mentah menjadi ASCII yang kompatibel dengan RS-232 atau format biner, pendukung Modbus RTU, protokol khusus, dan format output lainnya.
Perintah kontrol ditransmisikan secara terbalik melalui jalur yang sama, mendukung penulisan data batch dan pemicu komando tunggal.
Ini dapat menggunakan perangkat lunak pemrograman ABB AC31GRAF untuk pengaturan parameter modul, debugging tautan komunikasi, dan definisi pemetaan data.
Ini menyediakan driver port serial virtual untuk Windows/Linux, mendukung middleware komunikasi industri seperti OPC UA dan OPC DA.
Parameter produk
Detail berikut adalah untuk modul transfer komputer ABB INICT01.
| Kategori parameter |
Spesifikasi spesifik |
| Kebutuhan Daya |
24V DC (± 10%), konsumsi daya ≤ 500mw Daya bantu: +5v dc @ 4.2a, +15v dc @ 40mA, -15v dc @ 20mA |
| Kinerja komunikasi |
Tingkat transmisi data: 50-19200bps, latensi ≤ 10ms, mendukung mode komunikasi asinkron dengan 9 bit data + 1 stop bit |
| Kemampuan beradaptasi lingkungan |
Suhu operasi: -20 ° C ~ 60 ° C Suhu penyimpanan: -40 ° C ~ 85 ° C Kelembaban: 5% ~ 95% (non-kondensasi) Kelas Perlindungan: IP20 |
| Karakteristik I/O. |
Input digital: isolasi fotoelektrik 24V DC Output Analog: 4-20mA (± 0,1% FS) Output relai: 250V AC / 5A |
