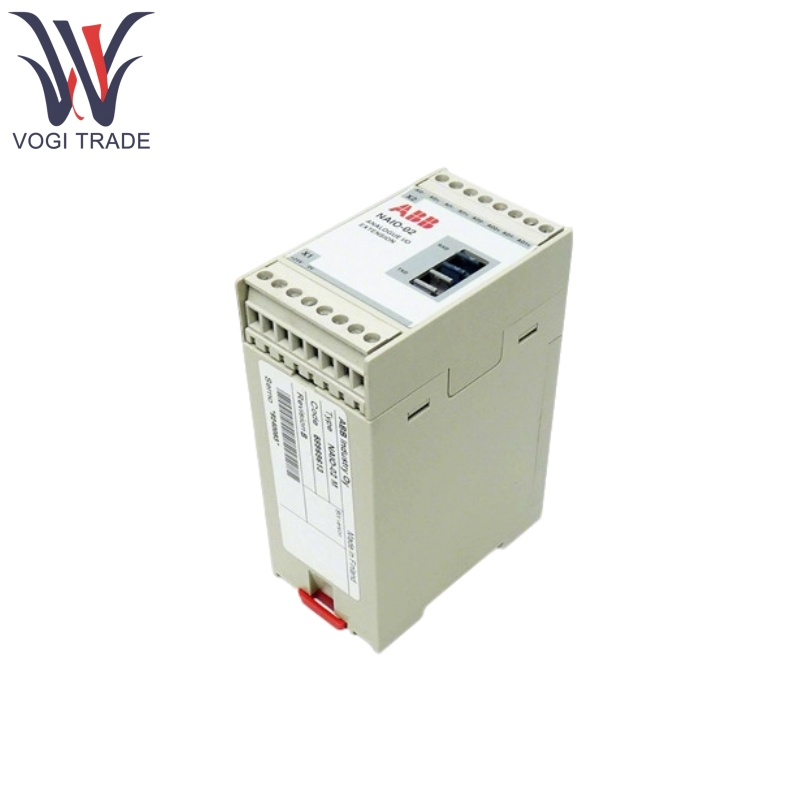

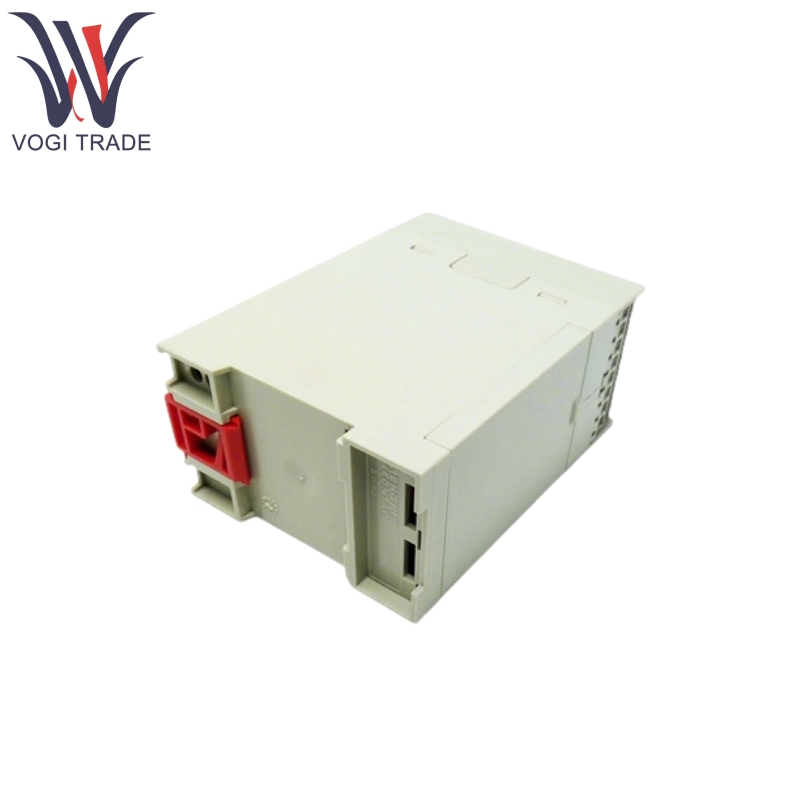

ABB NAIO-02

Fitur Produk

ABB NAIO-02 mendukung sinyal bipolar tetap, termasuk ± 0 (4) ~ 20mA sinyal arus, ± 0 (2) ~ 10V sinyal tegangan, dan ± 0 ~ 2V sinyal tegangan, memenuhi persyaratan untuk akuisisi sinyal analog baik dalam arah positif dan negatif.

ABB NAIO-02 menyediakan dua saluran output arus 0 (4) hingga 20 mA, yang mampu mendorong aktuator eksternal (seperti katup atau katup kontrol kecepatan), dengan resistansi beban ≤700 Ω.

Input ABB NAIO-02 menggunakan bit data 11-bit + 1-bit tanda bit A/D konversi (mode bipolar), dan outputnya adalah konversi D/A 12-bit, dengan akurasi ± 0,5% dari skala penuh (pada 25 ° C), memastikan akurasi perolehan dan kontrol sinyal.

ABB NAIO-02 dapat dihubungkan ke papan NAMC dari drive frekuensi variabel ACS 600 melalui tautan serat optik, mendukung laju transmisi 1 mbit/s. Berfungsi sebagai stasiun budak dalam jaringan cincin DDCS, dengan data yang disurvei secara berkala oleh stasiun master (NAMC).

Input, output, catu daya, dan tanah dirancang dengan isolasi (tegangan uji: 1,5 kV ac/1 menit), menawarkan resistensi yang kuat terhadap gangguan elektromagnetik dan kesesuaian untuk lingkungan industri dengan tingkat kebisingan tinggi.

ABB NAIO-02 dapat dikonfigurasi dengan nomor simpul yang unik (0–127) melalui sakelar DIP 7-bit, memastikan komunikasi bebas konflik dengan modul lain dalam jaringan cincin DDCS.

Aplikasi produk

ABB NAIO-02 dapat diterapkan pada jalur produksi industri, sistem pompa dan kipas, peralatan crane, kontrol proses, dan bidang lainnya.

Jalur Produksi Industri:

Perluas antarmuka analog dari drive frekuensi variabel ACS 600 untuk mengumpulkan parameter proses seperti suhu dan tekanan dari jalur produksi, dan sinyal kontrol output untuk menyesuaikan kecepatan sabuk konveyor atau status operasi peralatan.

Sistem Pompa dan Kipas:

Pantau tekanan/aliran pipa melalui input analog, dan sinyal output untuk mengontrol kecepatan pompa atau kipas untuk mencapai regulasi loop tertutup.

Peralatan derek:

Sehubungan dengan penggerak crane ACS 600, kumpulkan sinyal analog dari sensor beban, sinyal kontrol output untuk menyesuaikan kecepatan pengangkatan, dan memastikan operasi yang aman.

Kontrol proses:

Dalam aplikasi kimia dan metalurgi, memperluas pengumpulan dan kontrol parameter analog seperti tingkat cairan dan konsentrasi, dan berkolaborasi dengan drive frekuensi variabel untuk mencapai regulasi proses yang tepat.

Parameter produk

Berikut ini adalah ABB NAIO-02 Analog I/O Extension Module Detail.
