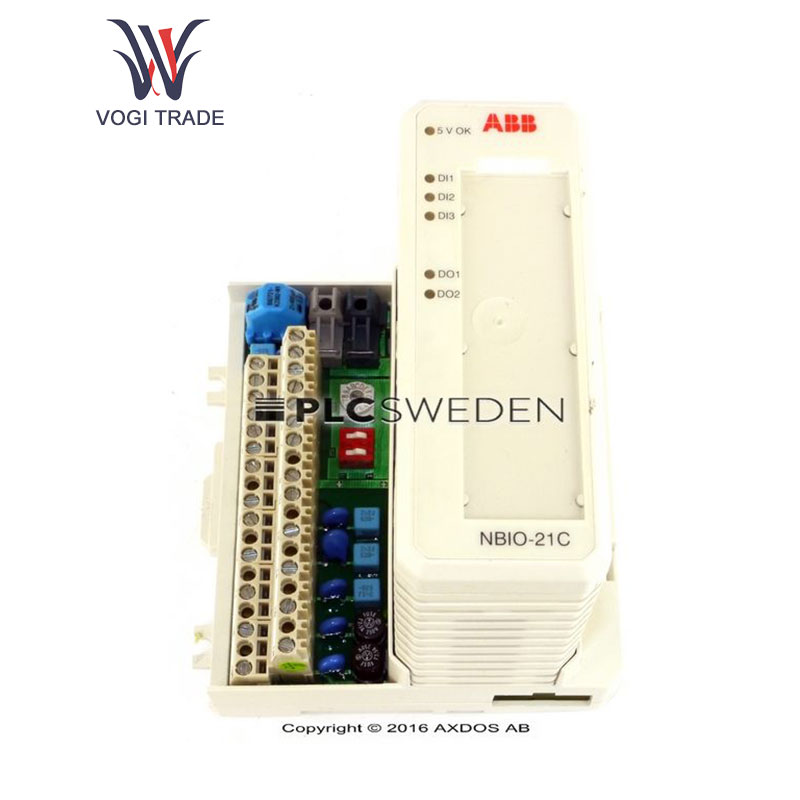

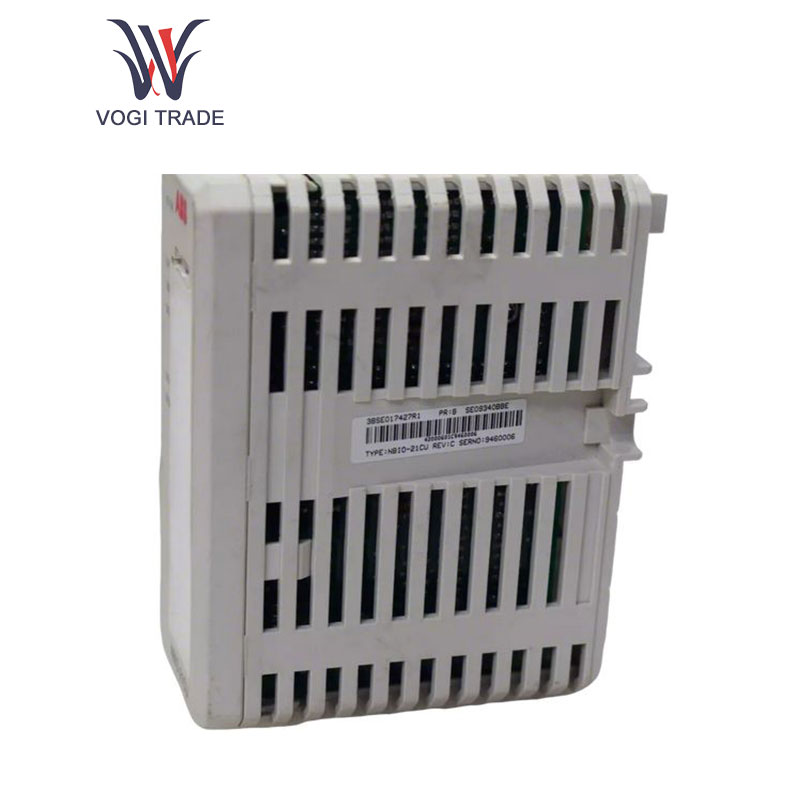

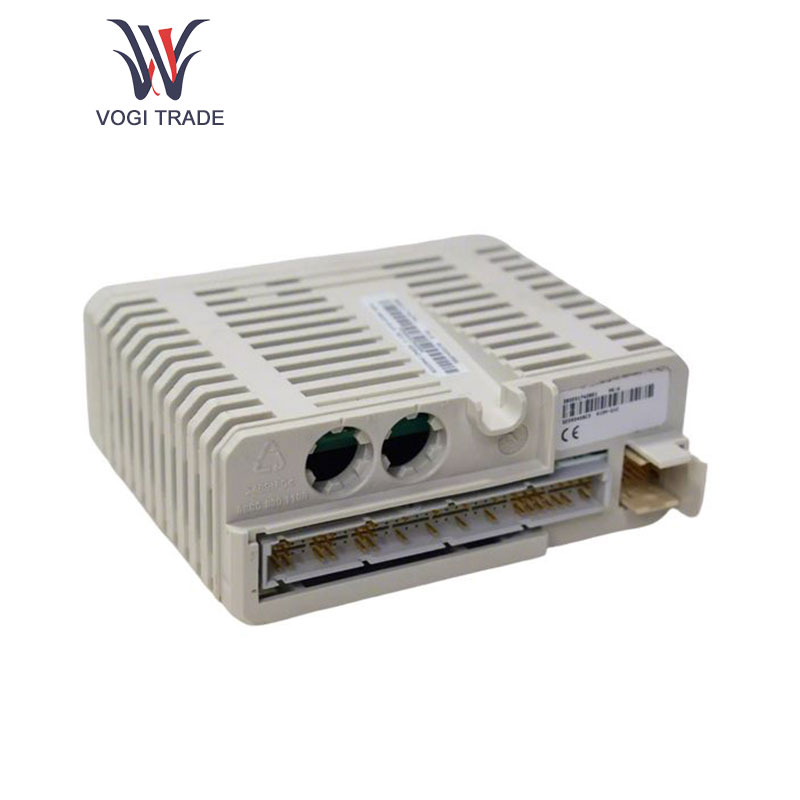

ABB NBIO-21C

Detail

Modul ABB NBIO-21C banyak digunakan dalam otomasi industri.

Parameter kerja

Kisaran tegangan: NBIO-21C rentang tegangan operasi yang direkomendasikan: 24-32 VDC; rentang tegangan operasi minimum yang diperluas: 20-36 VDC; perlindungan tegangan lebih: <42,5 VDC. Kisaran arus keluaran: Setiap modul berisi hingga enam saluran keluaran; arus keluaran titik 2, 3, 4, 6, 7, dan 8 berkisar antara 4-20 mA; titik 1 dan 5 dapat mengeluarkan arus pada kisaran 20-320 mA.

Akurasi keluaran: Dalam rentang operasi, akurasi keluaran NBIO-21C berada dalam 0,25%; akurasinya sangat baik pada rentang 0° hingga 60°C; beban: Menurut tegangan variabel, kapasitas beban berikut dapat dicapai. Misalnya, ketika keluaran sinyal analog adalah 20VDC 4-20mA, beban yang sesuai dengan keluaran sinyal analog adalah ≤275Ω, keluaran 20-320mA adalah ≤275Ω, dan hubungan antara beban yang sesuai dengan keluaran dan tegangan loop eksternal adalah ≤15Ω; ≤475Ω, ≤25Ω pada 24VDC, dll. Kemampuan overrange: overrange output 4-20mA adalah 2-21.2mA (overrange + 6%) FSR. Rentang keluaran 20-320mA adalah 20-339.2mA (jangkauan berlebih + 6%) FSR. Resolusinya adalah resolusi 12-bit, dan sinyal analog keluaran lebih akurat.

Fitur Produk

Akurasi tinggi: NBIO-21C memiliki akurasi keluaran kurang dari 0,25%, yang dapat mencapai kontrol dan pengaturan yang tepat dari berbagai variabel seperti suhu, tekanan, aliran, dll. dalam proses industri, memastikan keakuratan dan stabilitas produksi industri. Konfigurasi multi-output: output 6 saluran memfasilitasi kontrol/cakupan beberapa perangkat atau loop secara simultan, sehingga mengurangi jumlah modul sekaligus membatasi kompleksitas dan biaya sistem.

Kemampuan beradaptasi tegangan lebar: rentang tegangan 20-36VDC, dapat bekerja secara stabil di lingkungan catu daya yang berbeda. Fungsi ini meningkatkan kemampuan beradaptasi dan keandalan sistem, menjadikannya menguntungkan di beberapa lingkungan dengan fluktuasi pasokan listrik yang besar (seperti beberapa lokasi industri). Fungsi perlindungan tegangan lebih: Perlindungan tegangan lebih kurang dari 42.5VDC dapat secara efektif mencegah peningkatan tegangan catu daya yang tidak normal agar tidak merusak modul, sehingga meningkatkan masa pakai dan keamanan modul.

Rentang aplikasi

Sistem kendali otomasi industri: NBIO-21C dapat diterapkan pada berbagai lini produksi otomasi industri seperti kimia, minyak bumi, gas alam, farmasi, makanan, dan minuman. Sebagai modul keluaran analog utama dalam sistem kontrol, modul ini dapat mencapai kontrol yang tepat terhadap berbagai parameter dalam proses produksi.

Sistem tenaga: digunakan untuk pembangkit listrik, transmisi, distribusi dan operasi lainnya, mengontrol dan menyesuaikan parameter operasi peralatan listrik, termasuk kontrol arus eksitasi generator, pengaturan tegangan gardu induk, dll., untuk memastikan pengoperasian sistem tenaga yang stabil.

Bidang bangunan cerdas: digunakan untuk mengontrol sistem pendingin udara, sistem ventilasi, sistem pencahayaan, dll. pada bangunan, secara otomatis menyesuaikan parameter lingkungan, melakukan manajemen energi yang optimal, dan meningkatkan kenyamanan dan efek penghematan energi bangunan.
