ABB NCSA-01

Merek: ABB
Deskripsi: Modul Adaptor
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 4
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
ABB NCSA-01 secara khusus dirancang untuk skenario otomatisasi industri untuk mencapai hubungan yang mulus antara drive frekuensi variabel ABB dan sistem otomasi terdistribusi CS 31. Fungsi intinya adalah berkomunikasi dengan stasiun master sistem melalui protokol bus CS 31 dan pertukaran data dengan drive frekuensi variabel ABB melalui tautan serat optik DDC untuk memungkinkan remote control dan pemantauan status drive frekuensi variabel.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Abb
Nomor Model	NCSA-01
Nomor pemesanan	NCSA-01
Katalog	CS 31
Negara asal	Swiss
Kode HS	8504409999
Dimensi	1286cm
Berat	0.2kg

Fitur Produk

ABB NCSA-01 dapat berkomunikasi dengan stasiun master melalui bus CS 31 dan dengan drive frekuensi variabel melalui tautan serat optik DDCS, memungkinkan transmisi data transparan antara kedua protokol.

ABB NCSA-01 mendukung transmisi dua arah dari 1-3 set data (setiap set data berisi 3 kata data 16-bit), memenuhi persyaratan kontrol yang berbeda (set data default 1, dapat diperluas melalui konfigurasi parameter).

ABB NCSA-01 mendukung "mode kata" (nomor stasiun 0-5, nomor stasiun bersama memerlukan pengindeksan alamat) dan "mode biner" (nomor stasiun 0-57, penomoran independen), kompatibel dengan konfigurasi stasiun master CS 31 yang berbeda.

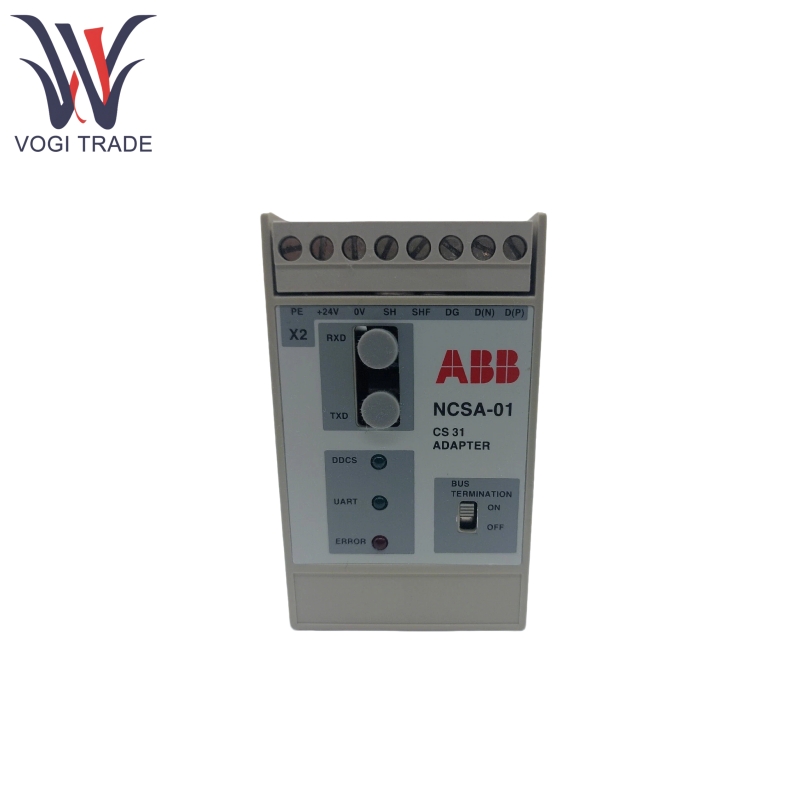

ABB NCSA-01 memberikan umpan balik real-time pada status tautan melalui 3 indikator LED (DDC, UART, kesalahan), seperti kegagalan tautan serat optik DDCS, kesalahan bus CS 31, dan kesalahan perangkat keras, memfasilitasi pemecahan masalah cepat.

ABB NCSA-01 menampilkan resistor terminal bawaan yang dapat diaktifkan/dinonaktifkan melalui sakelar, mengakomodasi persyaratan pemasangan ujung bus dan mengurangi refleksi sinyal.

ABB NCSA-01 mendukung landasan yang andal, isolasi listrik tautan optik, dan resistensi gangguan elektromagnetik (sesuai dengan standar EMC EN 50081-2 dan EN 50082-2).

Prinsip menggunakan Prinsip

ABB NCSA-01 dapat menerima perintah kontrol yang dikirim oleh stasiun master melalui bus CS 31, yang dienkapsulasi dalam set data dalam bentuk "kata-kata data."

ABB NCSA-01 dapat mengubah data protokol CS 31 menjadi format protokol DDCS dan mengirimkannya ke drive frekuensi variabel melalui tautan serat optik. Status operasi drive frekuensi variabel ditransmisikan kembali ke NCSA-01 melalui tautan DDCS, dikonversi menjadi protokol CS 31, dan dikirim ke stasiun master.

ABB NCSA-01 dapat memantau status bus CS 31 dan tautan DDCS melalui sirkuit bawaan. Jika kesalahan perangkat keras terdeteksi, itu memicu alarm LED kesalahan.

Jika modul terletak di ujung bus CS 31, memungkinkan resistor yang terminasi untuk mengurangi refleksi sinyal dan memastikan komunikasi yang stabil.

Parameter produk

Berikut ini adalah detail modul adaptor ABB NCSA-01.

Kategori	Parameter terperinci
Catu daya	Tegangan Operasi: 24V DC ± 10% Konsumsi saat ini: 65mA Catu daya kabel yang terlindung eksternal diperlukan
Antarmuka komunikasi	- CS 31 Bus: Shielded Twisted Pair (standar Rs 485), tingkat transmisi 187.5kbit/s, panjang bus maksimum 500m - Tautan DDCS: Kabel serat optik (inti plastik, diameter 1mm), laju transmisi 4mbit/s, panjang maksimum 10m
Transmisi data	Mendukung 1-3 set data di setiap arah (setiap set data berisi 3 kata data 16-bit) Panjang bingkai maksimum: 16 byte dalam mode kata, 15 byte dalam mode biner
Kemampuan beradaptasi lingkungan	- Kelas Perlindungan: IP20 (tahan debu, untuk penggunaan dalam ruangan) - Suhu operasi: 0-50 ° C -Suhu pemasangan: -20-70 ° C -Suhu penyimpanan: -40-70 ° C - Kelembaban relatif: 5-95% (tidak ada kondensasi)
Karakteristik mekanis	Getaran: maksimum 0,3mm (2-9Hz), 1m/s² (9-200Hz) Shock: 70m/s² (22ms)
Terminal dan antarmuka	Blok terminal sekrup 8-kutub (x2), termasuk sinyal data (d (p)/d (n)), pentanahan (PE/SH/SHF), catu daya (+24V/0V) antarmuka Antarmuka optik 9-serat (biru untuk penerima, abu-abu untuk pemancar)
