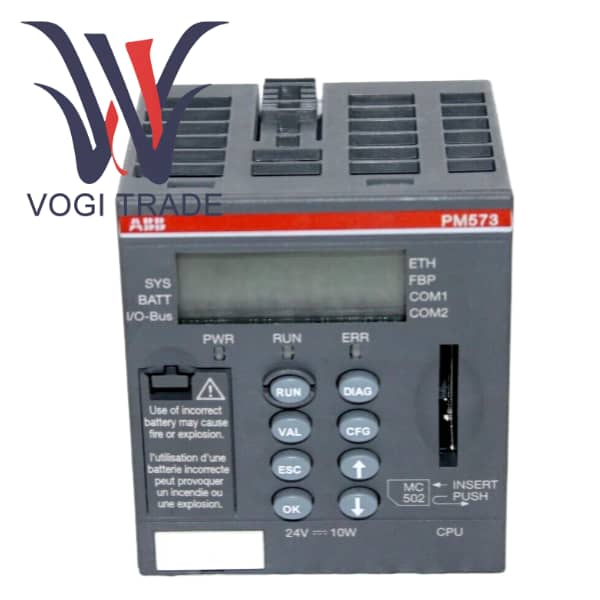

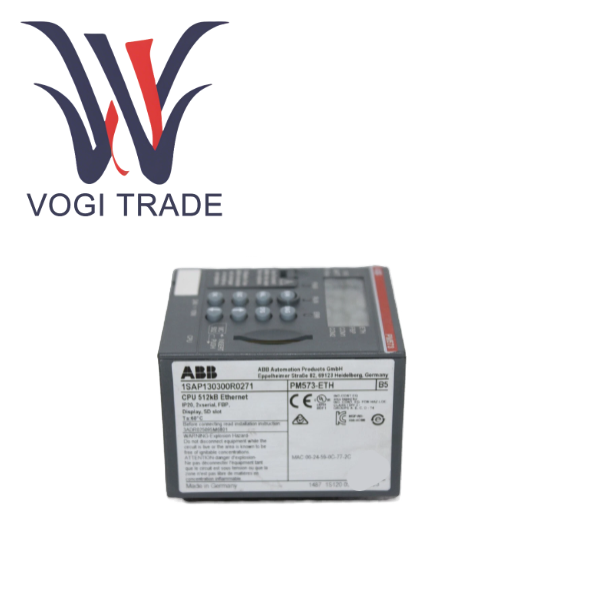

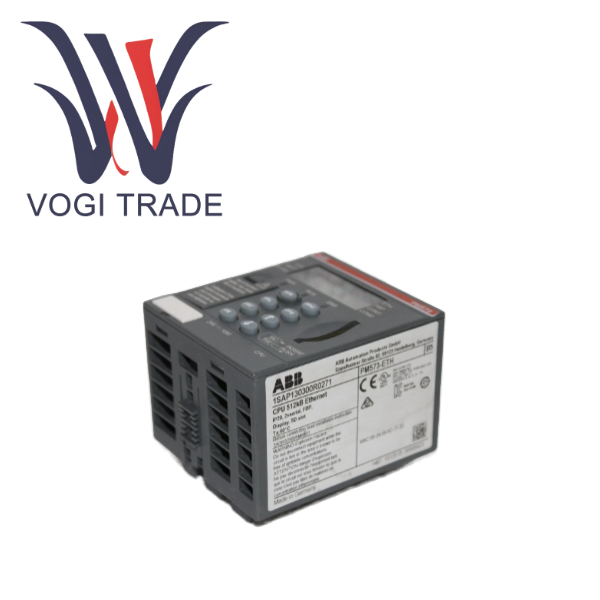

ABB PM573-ETH 1SAP130300R0271

Ikhtisar Produk

PM573-ETH adalah modul unit pemrosesan pusat (CPU) antarmuka Ethernet terintegrasi berkinerja tinggi dalam pengontrol logika terprogram seri ABB AC 500. Sebagai otak inti dari sistem otomasi AC 500, 1SAP130300R0271 bertanggung jawab untuk melaksanakan program kontrol yang ditulis oleh pengguna, mengelola pertukaran data I/O, dan menangani semua tugas komunikasi internal dan eksternal.

Modul ini termasuk dalam keluarga PM57x pada seri AC 500 dan diposisikan untuk aplikasi kelas menengah hingga atas. Fitur yang paling menonjol adalah ia mengintegrasikan port Ethernet 10/100 Mbit/s, memungkinkan koneksi jaringan berkecepatan tinggi tanpa menempati slot modul komunikasi tambahan. Hal ini menjadikan PM573-ETH pilihan ideal untuk proyek otomatisasi skala kecil dan menengah yang memerlukan kemampuan pemrosesan yang kuat, kapasitas I/O yang kaya, dan komunikasi Ethernet standar. 1SAP130300R0271 secara sempurna menyeimbangkan kinerja, fungsionalitas, dan biaya, serta merupakan landasan untuk membangun sistem kontrol industri modern yang saling berhubungan.

Fitur Fungsional Produk

Performa pemrosesan yang kuat

Kecepatan eksekusi instruksi Boolean tingkat sub-mikrodetik dari PM573-ETH memastikan siklus pemindaian yang sangat rendah bahkan ketika berhadapan dengan interlocking logika yang kompleks atau penghitungan/output pulsa berkecepatan tinggi, memenuhi persyaratan real-time yang ketat.

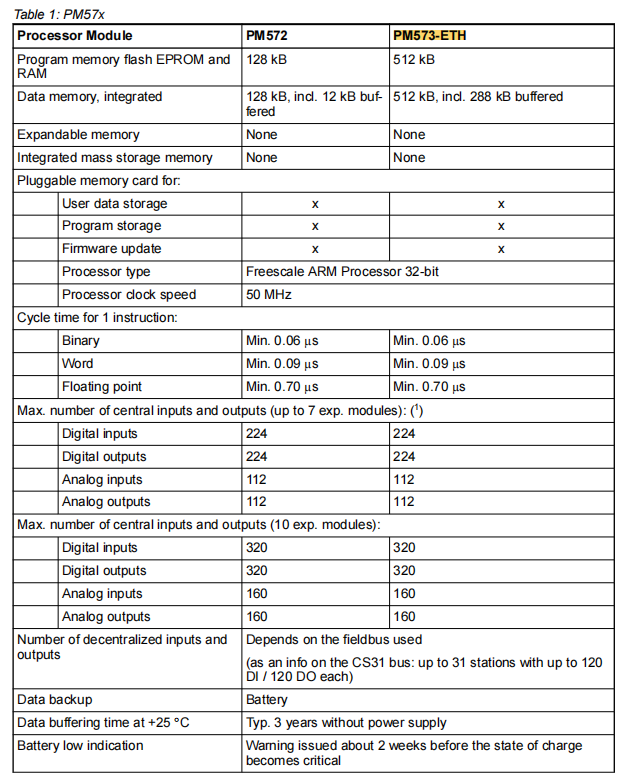

Ruang memori program dan data sebesar 512kB cukup untuk mengakomodasi item kontrol yang cukup kompleks, termasuk program yang ditulis dalam berbagai bahasa IEC 61131-3 seperti teks terstruktur dan diagram blok fungsional, serta sejumlah besar data proses dan rumus.

Ethernet terintegrasi dengan skalabilitas komunikasi yang sangat baik

Port Ethernet internal adalah keunggulan utamanya. 1SAP130300R0271 mendukung protokol industri arus utama seperti TCP/IP, Modbus TCP, dan EtherNet/IP, dan digunakan untuk

Pemrograman teknik, pemrograman dan diagnosis online/offline yang cepat dan efisien melalui perangkat lunak Automation Builder atau Control Builder M.

Integrasi HMI/SCADA, komunikasi lancar dengan layar sentuh atau sistem pemantauan apa pun yang mendukung protokol standar.

Fungsi server Web opsional tersedia, memungkinkan pemantauan status PLC dari jarak jauh melalui browser web standar.

Komunikasi PLC-ke-PLC memungkinkan pertukaran data berkecepatan tinggi dengan PLC AC 500 atau pihak ketiga lainnya.

Kemampuan ekspansi yang tak tertandingi memungkinkan 1SAP130300R0271 memiliki Ethernet on-board sambil tetap mempertahankan kapasitas ekspansi hingga empat modul komunikasi eksternal. Ini berarti bahwa situs PM573-ETH secara bersamaan dapat memiliki 1 on-board + 4 ekstensi = 5 saluran komunikasi independen. PM573-ETH dapat dengan mudah membangun jaringan hybrid kompleks yang mengintegrasikan Ethernet, PROFIBUS, CANopen, dan Modbus RTU tanpa memerlukan perangkat gateway tambahan.

Kemampuan pemrosesan I/O yang kaya

Mendukung hingga 224 titik digital dan 112 titik analog I/O lokal/diperluas, memungkinkan CPU mengontrol atau memantau secara langsung lini produksi atau unit proses berskala besar, sehingga mengurangi kebutuhan I/O jarak jauh.

Ruang lingkup industri yang berlaku

PM573-ETH, dengan kinerja seimbang dan kemampuan komunikasi yang kuat, cocok untuk berbagai bidang otomasi industri.

Manufaktur mekanis, jalur pengemasan yang kompleks, jalur perakitan, dan bangku pengujian.

Industri makanan dan minuman memerlukan pengendalian proses dan manajemen formula yang tepat dalam proses seperti pengisian, pencampuran, dan sterilisasi.

Pengolahan air dan limbah, pengendalian kelompok stasiun pompa, sistem takaran, dan unit pengolahan membran.

Sistem kendali tambahan untuk pembangkit listrik tenaga air kecil, pembangkit listrik tenaga fotovoltaik/angin, dan otomasi gardu induk di sektor energi.

Pengontrol utama BAS untuk kompleks komersial besar dalam otomasi bangunan.

PM573-ETH 1SAP130300R0271 dapat digunakan dalam situasi apa pun yang memerlukan solusi PLC yang andal dengan kemampuan pemrosesan yang kuat, I/O yang kaya, dan koneksi Ethernet yang siap digunakan.
