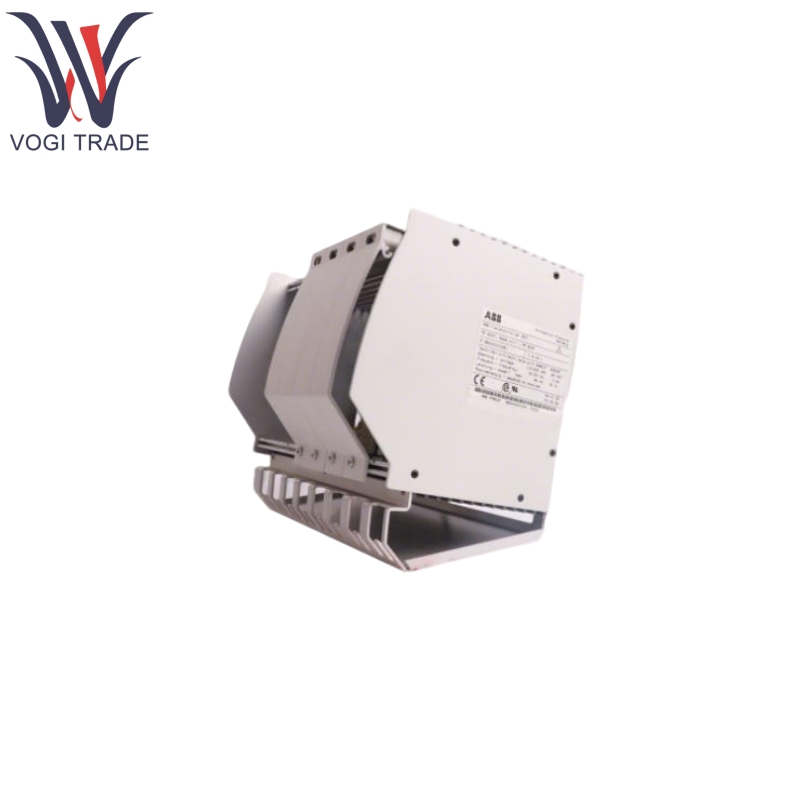

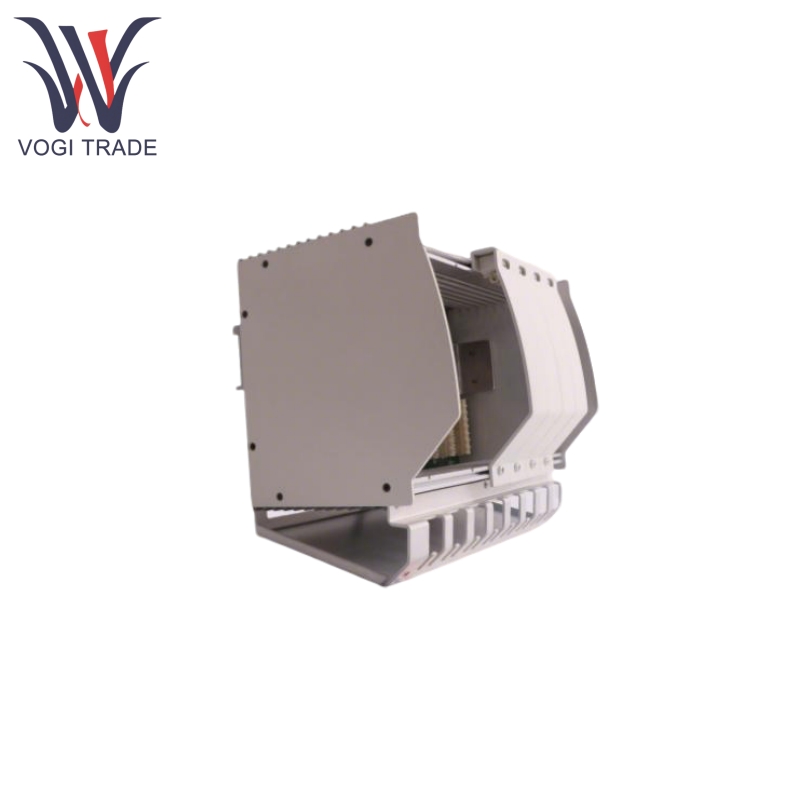

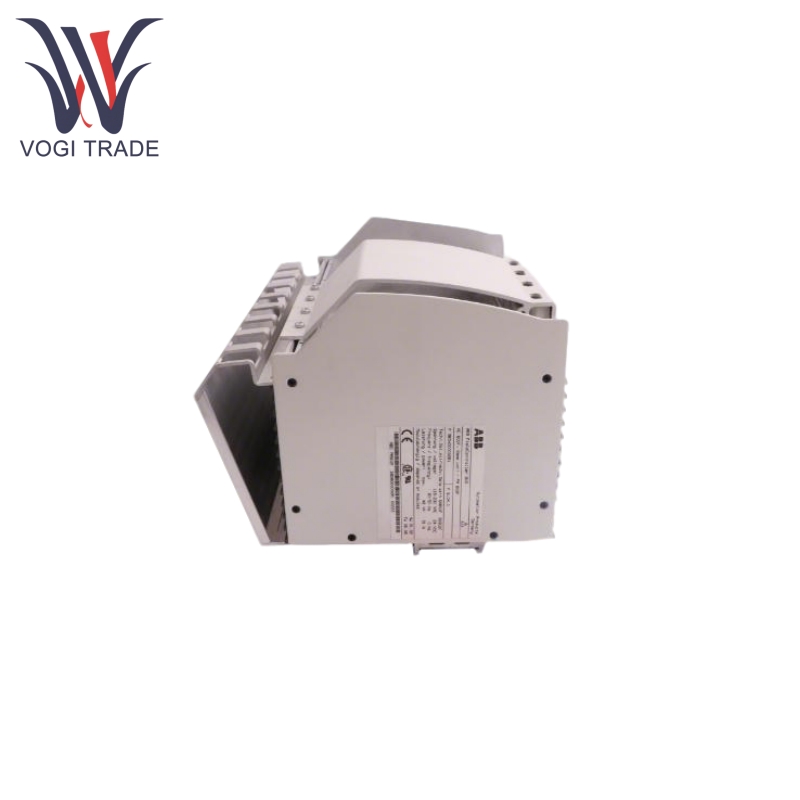

ABB PM802F 3BDH000002-REP

Merek: ABB
Deskripsi: Unit dasar
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventory Qty: 5
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
ABB PM802F 3BDH000002-REP BASE UNIT 4 MB Fungsi inti adalah untuk mengintegrasikan teknologi Fieldbus dengan tugas kontrol proses tradisional. Ia mengumpulkan, memproses, dan mendiagnosis data proses melalui empat jalur Fieldbus yang mendukung berbagai jenis protokol FieldBus, dan memungkinkan pertukaran data yang efisien dengan pengontrol lain, stasiun operator, dan stasiun teknik melalui Ethernet.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Abb
Nomor Model	PM802F
Nomor pemesanan	3BDH000002-REP
Katalog	Dan 800f
Negara asal	Swiss
Kode HS	9032900090
Dimensi	242018cm
Berat	2kg

Fitur Produk

ABB PM802F 3BDH000002-REP memiliki mikroprosesor RISC skalar super dengan kinerja maksimum 150 MIP, dilengkapi dengan 16K RAM cache CPU internal (dengan deteksi kesalahan dan fungsi koreksi).

ABB PM802F 3BDH000002-REP memiliki konfigurasi penyimpanan RAM statis 4MB (untuk data dan konfigurasi waktu-nyata, dengan cadangan baterai), 4MB Flash EPROM (panjang kata 32-bit), dan EEPROM serial 16kbit.

ABB PM802F 3BDH000002-REP mendukung 4 slot modul FieldBus (F1-F4), kompatibel dengan berbagai jenis modul seperti Profibus-DP, CAN, dan antarmuka serial (mis., FI 830F, FI 810F).

ABB PM802F 3BDH000002-REP dilengkapi dengan 2 slot modul komunikasi Ethernet (E1-E2), antarmuka pendukung seperti 10base2, AUI, dan 10BASET (mis., EI 801F, EI 803F), dengan laju transfer data 10 mbit/s dan CPU overhead <4%.

ABB PM802F 3BDH000002-REP diimplementasikan menggunakan dua unit AC 800F, dengan tautan berlebihan menyinkronkan data melalui modul Ethernet kedua untuk memastikan pengambilalihan yang mulus oleh unit siaga jika terjadi kegagalan unit primer (tanpa gangguan).

ABB PM802F 3BDH000002-REP memberikan perlindungan kegagalan daya untuk data RAM dan jam waktu-nyata melalui modul Ethernet atau modul baterai (mis., AM 801F), dengan baterai baru yang berlangsung ≥1,5 tahun dan ≥10 hari setelah peringatan baterai rendah.

Modul Fieldbus dan modul komunikasi adalah hot-swappable, dengan pembaruan konfigurasi otomatis selama penggantian.

ABB PM802F 3BDH000002-REP mencakup pemantauan suhu bawaan dan pengawas, identifikasi modul pendukung (termasuk parameter pabrik dan operasional). Indikator LED terintegrasi menampilkan informasi waktu nyata tentang status daya, status operasional, dan kesalahan, dengan dukungan untuk diagnostik jarak jauh.

Prinsip menggunakan Prinsip

ABB PM802F 3BDH000002-REP secara berkala mengumpulkan sinyal dari sensor lapangan melalui modul FieldBus, memprosesnya menggunakan program kontrol yang diprogram pengguna dalam CPU internal, dan kemudian mengirimkan perintah kontrol ke aktuator melalui modul FieldBus untuk mencapai kontrol proses loop tertutup.

Ketika dikonfigurasi dengan unit AC 800F ganda, unit utama menyinkronkan data konfigurasi, perintah waktu-nyata, dan informasi status ke unit sekunder melalui modul Ethernet kedua. Jika unit utama gagal, unit sekunder segera mengambil alih kontrol setelah mendeteksi kegagalan melalui tautan yang berlebihan. Proses switching transparan ke sistem tingkat atas, memastikan produksi yang tidak terputus.

Informasi konfigurasi dan data real-time disimpan dalam RAM. Jika terjadi pemadaman listrik, data dikelola oleh daya dari modul Ethernet atau modul baterai (AM 801F), mencegah kehilangan konfigurasi saat restart. Level baterai yang rendah ditunjukkan oleh alarm LED, memastikan perawatan tepat waktu.

Komunikasi dengan stasiun operator dan stasiun teknik dicapai melalui bus sistem Ethernet dari modul Ethernet pertama, mendukung unduhan konfigurasi dan pelaporan status modul; Komunikasi dengan perangkat lapangan diselesaikan melalui modul yang terhubung melalui empat slot fieldbus, mendukung pemrosesan paralel dari beberapa protokol.

Parameter produk

Detail berikut adalah untuk unit dasar ABB PM802F 3BDH000002-REP.

Kategori	Detail Parameter
CPU	Intel 80960HT25/75, prosesor RISC skalet super 32-bit, hingga 150 MIPS, 16K cache internal
Penyimpanan	RAM: 4MB statis (dengan cadangan baterai) EPROM: 4MB (panjang kata 32-bit) EEPROM: Serial 16kbit
Catu daya dan konsumsi daya	Konsumsi Daya Maksimum Unit Dasar: 6.3W Mendukung Modul Catu Daya SA 801F (115/230V AC), SD 802F (24V DC)
Tingkat komunikasi	Ethernet: 10 mbit/s (10base2/10base5/10baset) Fieldbus hingga 12 Mbit/s (Profibus-DP)
Kemampuan beradaptasi lingkungan	Suhu operasi: 0-60 ° C (ambient), 0-70 ° C (pemantauan internal) Suhu penyimpanan: -25 hingga 85 ° C Kelembaban relatif: ≤80% (rata-rata tahunan), ≤95% (30 hari per tahun, non-kondensasi)
