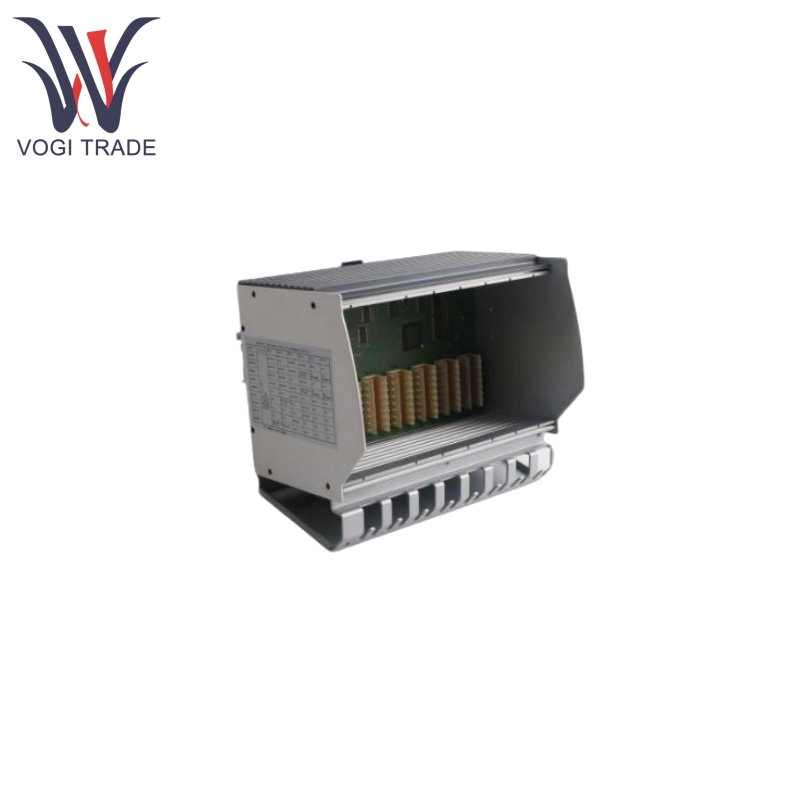

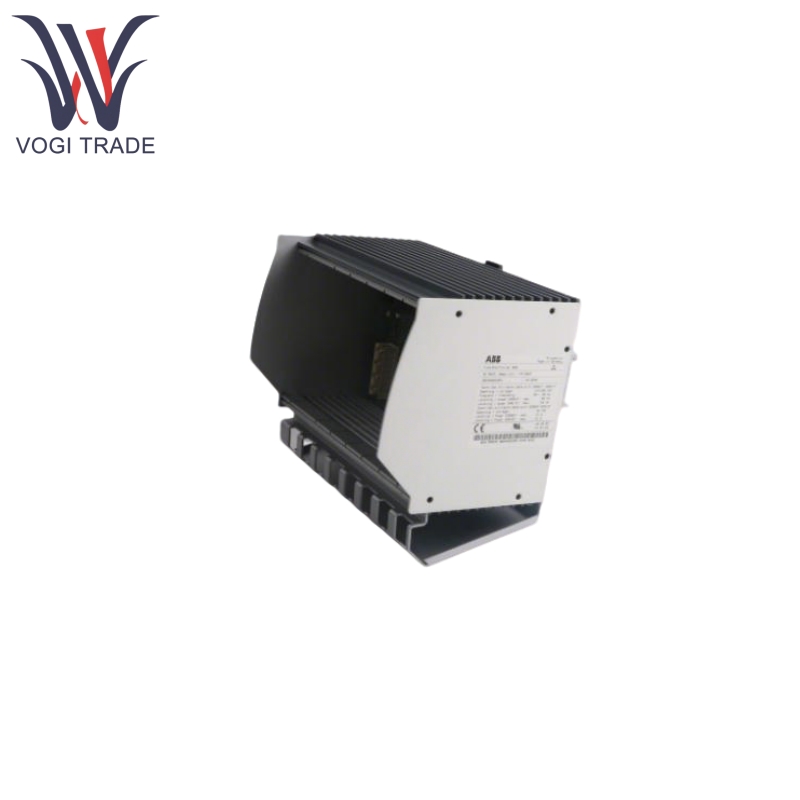

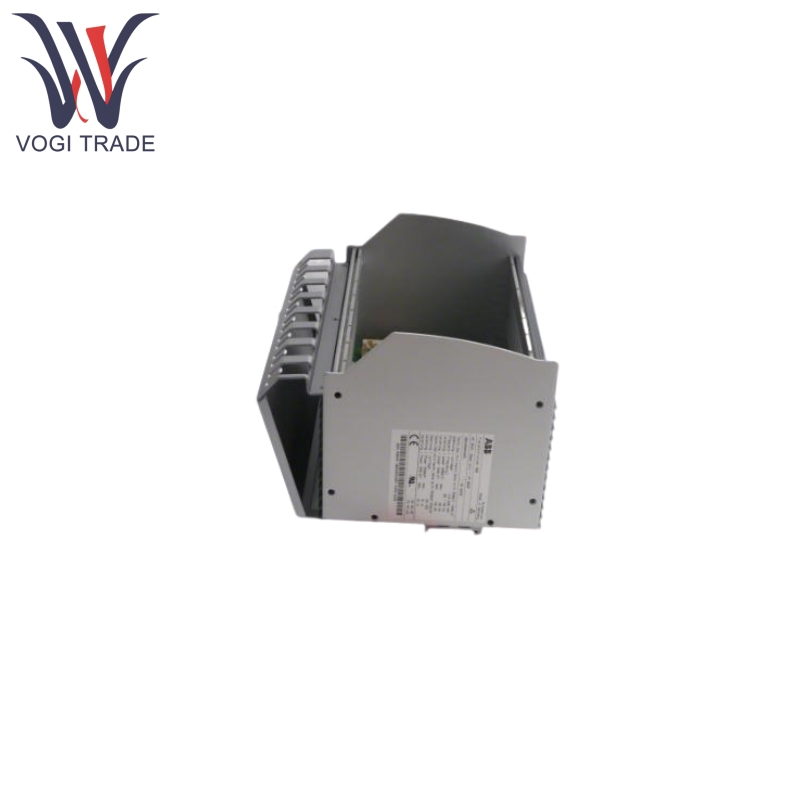

Merek: ABBDeskripsi: Unit dasarKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventory Qty: 8Istilah pembayaran: T/T.Port Pengiriman: ShenzhenABB PM803F 3BDH000530R1 Unit dasar 16 MB mengumpulkan, proses, dan berinteraksi dengan data proses industri melalui kemampuan Fieldbus yang terintegrasi, sementara juga mendukung proyek kontrol yang lebih kompleks. Dibandingkan dengan PM802F, ia memiliki memori yang lebih besar dan teknologi penyimpanan yang lebih canggih, memungkinkannya untuk menangani proyek otomatisasi skala yang lebih besar. Berkat optimasi teknologi memori, waktu buffering data lebih pendek, membuatnya cocok untuk skenario industri dengan persyaratan yang lebih tinggi untuk pemrosesan kapasitas dan skala proyek.
| Pembuatan |
Abb |
| Nomor Model |
PM803F |
| Nomor pemesanan |
3BDH000530R1 |
| Katalog |
Dan 800f |
| Negara asal |
Swiss |
| Kode HS |
9032900090 |
| Dimensi |
24*20*18cm |
| Berat |
2kg |
Fitur Produk
ABB PM803F 3BDH000530R1 menggunakan mikroprosesor Super Scalar RISC yang sama dengan PM802F (hingga 150 MIP) dan dilengkapi dengan 16K RAM cache CPU internal (dengan deteksi kesalahan dan koreksi).
ABB PM803F 3BDH000530R1 menampilkan RAM dinamis sinkron 16MB (untuk data dan konfigurasi waktu-nyata, dengan cadangan baterai), 8MB Flash EPROM (panjang kata 32-bit), mendukung operasi proyek skala besar dengan waktu buffering yang dikurangi dibandingkan dengan PM802F.
ABB PM803F 3BDH000530R1 Mendukung 4 Slot Modul Fieldbus (F1-F4), kompatibel dengan Profibus-DP (FI 830F), CAN (FI 810F), Antarmuka Serial (FI 820F), dan modul lainnya, mampu menghubungkan hingga 126 stasiun slave profibus.
ABB PM803F 3BDH000530R1 memiliki 2 slot modul Ethernet (E1-E2), mendukung 10base2 (EI 811f), AUI (EI 812F), 10baset (EI 813F), dll., Dengan laju transmisi 10 mbit/s, cpu overhead <4%), dll.
ABB PM803F 3BDH000530R1 dapat diimplementasikan menggunakan dua unit AC 800F, dengan tautan berlebihan menyinkronkan data melalui modul Ethernet kedua. Jika terjadi kegagalan unit primer, unit sekunder dengan mulus mengambil alih (tanpa gangguan).
ABB PM803F 3BDH000530R1 Mendukung catu daya ganda 24V DC (mis., SD 812F) dan, ketika digunakan dengan modul RLM01, memungkinkan redundansi lini profibus.
Data RAM didukung melalui modul Ethernet atau modul baterai (AM 811F). Baterai baru menyediakan ≥10 hari runtime (PM803F) dan ≥5 jam setelah peringatan baterai rendah.
Prinsip menggunakan Prinsip
Komunikasi dengan stasiun operator/stasiun teknik dicapai melalui modul Ethernet pertama (bus sistem), ABB PM803F 3BDH000530R1 mendukung pengunduhan konfigurasi dan pelaporan status, komunikasi perangkat lapangan dilakukan melalui empat slot Fieldbus, kompatibel dengan pemrosesan paralel multi-protokol.
ABB PM803F 3BDH000530R1 menyinkronkan konfigurasi dan data real-time dengan AC 800F melalui modul Ethernet, jika terjadi kegagalan unit utama, unit segera mengambil alih untuk memastikan kontinuitas kontrol. Redundansi garis profibus dicapai dengan mengonversi satu garis ke garis redundan ganda melalui modul RLM01.
Jika terjadi pemadaman listrik, data RAM dipelihara oleh daya dari modul Ethernet atau modul baterai untuk mencegah kehilangan konfigurasi. Saat baterai rendah, alarm LED mengingatkan pengguna untuk menggantinya.
Aplikasi produk
ABB PM803F 3BDH000530R1 dapat digunakan dalam industri proses skala besar, manufaktur diskrit yang kompleks, infrastruktur, dan manajemen energi.
Kimia / Petrokimia: Kontrol kluster peralatan reaksi skala besar, pemantauan pipa jarak jauh (menghubungkan ratusan sensor dan katup, dengan interaksi real-time melalui Profibus-DP).
Industri Daya: Kontrol terkoordinasi boiler dan turbin di pembangkit listrik termal, terintegrasi dengan sistem SCADA melalui Ethernet, mendukung desain redundan untuk memastikan operasi berkelanjutan.
Pabrik perakitan otomotif: Koordinasi multi-robot pada jalur produksi pengelasan/lukisan (terhubung ke freelance 2000 I/O via Modul CAN FI 810F untuk mencapai sinkronisasi gerakan).
Manufaktur semikonduktor: Kontrol lingkungan dari beberapa perangkat Cleanroom (mesin litografi, mesin pelapis) melalui modul FF/HSE (FI 840F) untuk pertukaran data berkecepatan tinggi.
Perawatan Air Perkotaan: Kontrol multi-tahap (tangki pengendapan, tangki filtrasi) yang saling terkait di pabrik pengolahan air limbah besar, dengan desain yang berlebihan untuk mencegah downtime mempengaruhi kualitas air.
Pusat Data: AC presisi dan kontrol kelompok daya UPS, terintegrasi dengan sistem BMS melalui modul Ethernet (EI 813F) untuk mengoptimalkan konsumsi energi.
Parameter produk
Berikut ini adalah ABB PM803F 3BDH000530R1 Detail Unit Dasar.
| Kategori |
Detail Parameter |
| CPU |
Intel 80960HT25/75, prosesor RISC skalet super 32-bit, hingga 150 MIPS, 16K cache internal |
| Penyimpanan |
RAM: 16MB Dinamis Sinkron (dengan Cadangan Baterai) EPROM: 8MB (panjang kata 32-bit) EEPROM: Serial 16kbit |
| Catu daya dan konsumsi daya |
Mendukung SA 811F (115/230V AC), SD 812F (24V DC) Konsumsi daya maksimum unit dasar: 7.8W (tergantung pada penggunaan CPU) |
| Tingkat komunikasi |
Ethernet: 10 mbit/s Profibus-DP: hingga 12 mbit/s; Can: Hingga 1 MBD |
| Kemampuan beradaptasi lingkungan |
Suhu operasi: 0-60 ° C (ambient), 0-70 ° C (pemantauan internal) Suhu penyimpanan: -25 hingga 85 ° C Kelembaban relatif: ≤80% (rata-rata tahunan), ≤95% (30 hari per tahun, non-kondensasi) Kelas Perlindungan: IP20 |
