ABB REG216

Detail

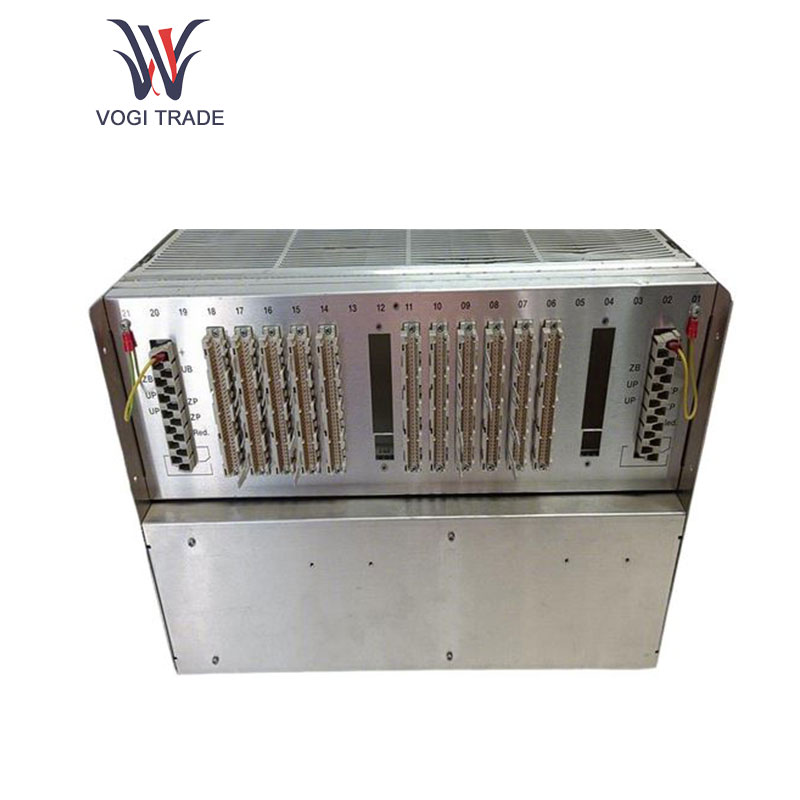

ABB REG216 adalah modul proteksi generator digital canggih, banyak digunakan dalam proteksi sistem tenaga.

Parameter Penggunaan

Catu daya: rentang masukan catu daya DC tambahan 216NG61, 216NG62 dan 216NG63 adalah 36 hingga 312V DC, keluaran 24V DC; 150 watt, korsleting keluaran, perlindungan beban berlebih; dapat dihubungkan secara paralel untuk meningkatkan rating dan mencapai redundansi, diperlukan 3 ruang rak.

Prosesor: Menggunakan prosesor 32-bit 80486DX-2, perangkat lunak aplikasi disimpan dalam flash EPROM, sedangkan data operasi disimpan dalam RAM, dan pengaturan disimpan dalam flash EPROM non-volatile. Ini memiliki antarmuka RS-423 yang bebas potensi untuk pengoperasian PC.

Unit masukan analog: 216EA62 dapat mewujudkan pengambilan sampel simultan dari 24 masukan, 6 masukan per grup, frekuensi pengambilan sampel 600 (720) Hz, frekuensi 50 (60) Hz; menempati 2 ruang rak.

Unit keluaran digital: keluaran digital 216AB61 mengontrol relai dalam rakitan relai tambahan keluaran melalui 32 terminal keluaran, memiliki fungsi perlindungan sirkuit pendek, dan indikasi LED status aktivasi relai; menempati 1 ruang rak. Output perjalanan dan unit input sakelar: 216DB61 menyediakan 8 terminal output untuk kontrol bipolar relai trip tambahan, dan memantau output dari 16 terminal input untuk input sakelar dari rakitan relai tambahan. Output dan input yang diaktifkan ditunjukkan oleh LED; menempati 1 ruang rak.

Fungsi produk

Fungsi proteksi umum: REG216 menyediakan berbagai fungsi proteksi, termasuk proteksi arus lebih, proteksi tegangan rendah, proteksi tegangan lebih, proteksi daya balik, pemantauan status pengoperasian generator secara real-time, untuk memastikan pengoperasian genset yang stabil dan menghindari kegagalan. Teknologi proteksi diferensial berdasarkan prinsip produk vektor juga diadopsi, yang dapat menjaga stabilitas tinggi jika terjadi kesalahan tembus dan saturasi CT. Waktu tindakan perlindungan diferensial kurang dari 30ms, yang secara efektif dapat melindungi generator dari kerusakan.

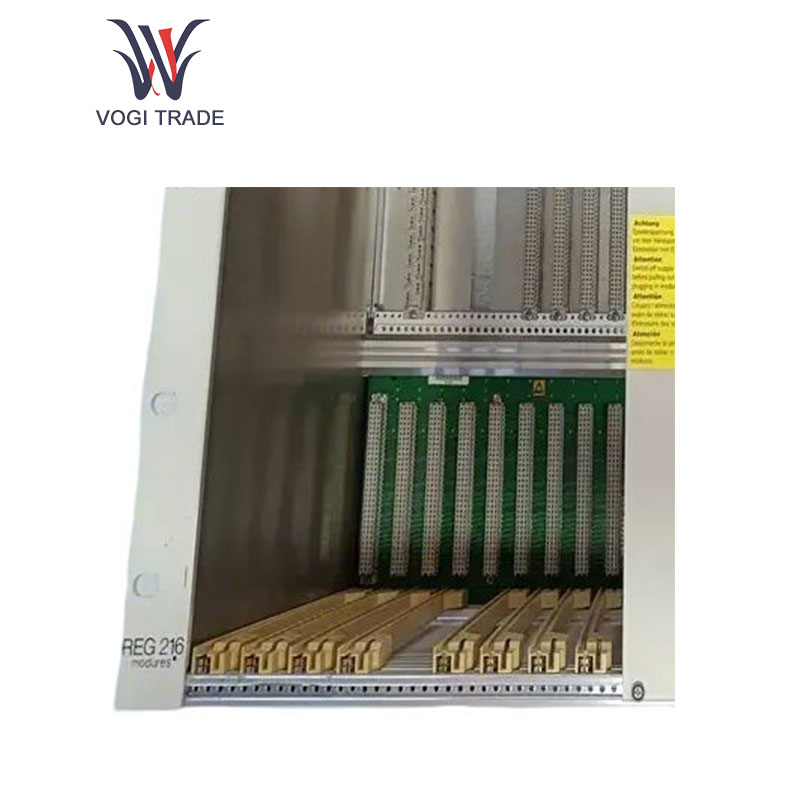

Desain modular: Perangkat lunak dan perangkat keras mengadopsi desain modular, dan pengguna dapat mengonfigurasinya sesuai dengan kebutuhan sebenarnya. Instalasi dan konfigurasinya cepat, koneksinya sederhana, fleksibilitasnya kuat, dan skalabilitasnya kuat. Lebih sedikit modul perangkat keras yang diperlukan untuk keseluruhan skema perlindungan. Rak dapat dihubungkan dalam skala besar di 21 ruang rak seluruh perangkat untuk mengakomodasi relai proteksi lainnya.

Pemrosesan sinyal digital: Semua fungsi proteksi dioperasikan dengan nilai sampling tegangan dan arus sistem. Tingkat pengambilan sampel unit masukan analog adalah 12 kali per siklus, dan rentang dinamis adalah 15 bit. Semua pemrosesan sinyal lebih lanjut dilakukan pada tingkat digital murni. Penyaringan digital menekan komponen DC dan harmonik dengan sangat menyeluruh, memastikan penerapan universal fungsi perlindungan ini dengan akurasi tinggi dan stabilitas jangka panjang yang baik. Pemantauan mandiri terus-menerus terhadap perangkat keras terutama dilakukan melalui program pengujian siklus perangkat lunak, yang memungkinkannya mendeteksi dan menghindari kondisi kesalahan yang akan datang pada waktunya, sehingga meningkatkan keandalan seluruh sistem. Ia memiliki memori rekaman peristiwa dan interferensi non-volatil untuk menyimpan informasi yang sama.

Fungsi komunikasi dan koordinasi: Perangkat ini memiliki antarmuka standar yang kompatibel dengan berbagai sistem kontrol proses, membantu pertukaran data dengan tingkat kontrol proses tertinggi, seperti pelaporan biner status dan peristiwa digital, nilai terukur, dan parameter perlindungan. Koneksi dengan stasiun kontrol melalui transmisi informasi memungkinkan sinkronisasi jam waktu untuk penandaan waktu peristiwa.

Konfigurasi fleksibel dan kombinasi logis: Pengguna memilih fungsi perlindungan yang diperlukan dari perpustakaan besar fungsi perlindungan yang tersedia di PC. Pengaturan parameter mencakup alokasi unit pemrosesan, saluran input, pengaturan pengambilan, penundaan waktu, definisi karakteristik kerja, logika perjalanan, logika sinyal kontrol, dll. Sinyal input dan output digital juga dapat digabungkan secara logis di dalam perangkat perlindungan untuk memenuhi skenario aplikasi yang berbeda.

Lingkup aplikasi

ABB REG216 terutama digunakan untuk perlindungan generator dan trafo, dan banyak digunakan di industri seperti pembangkit listrik dan fasilitas energi terbarukan. Di sini, perlindungan generator sangat penting untuk keandalan dan stabilitas keseluruhan sistem.
