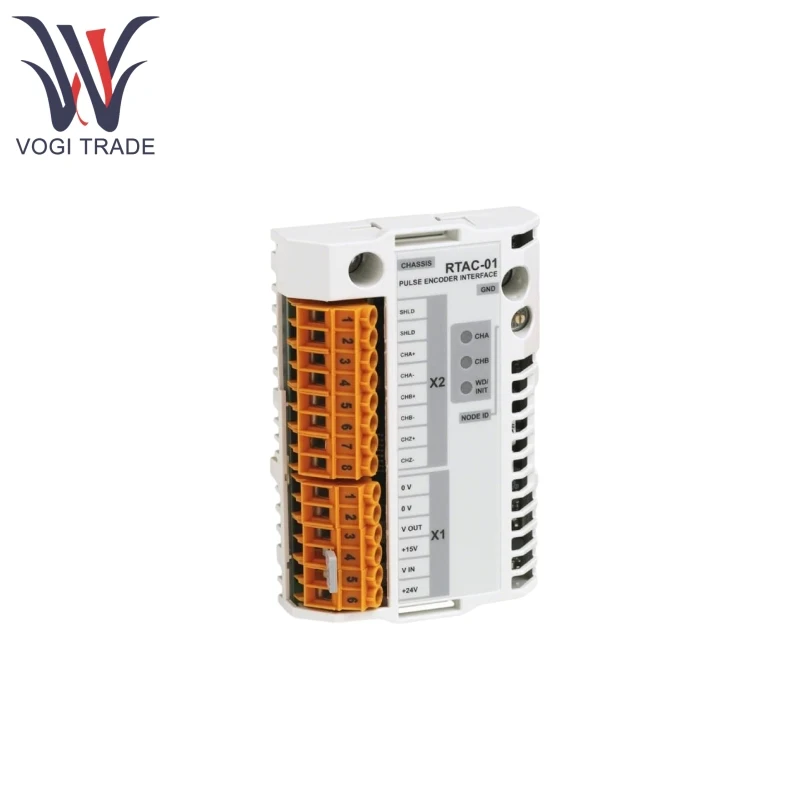

ABB RTAC-01 3ABD64610805

Fitur Produk

ABB RTAC-01 3ABD64610805 mendukung koneksi encoder diferensial atau ending tunggal dan kompatibel dengan berbagai jenis output enkoder, termasuk push-pull, kolektor terbuka (tenggelam), dan open-emitter (sumber).

ABB RTAC-01 3ABD64610805 mencakup tiga saluran sinyal: A, B, dan Z. Saluran A dan B adalah saluran umpan balik kecepatan (dengan perbedaan fase 90 ° dalam sudut listrik), sedangkan saluran Z berfungsi sebagai referensi posisi nol dengan satu pulsa per revolusi (digunakan secara eksklusif untuk aplikasi pemosisian).

ABB RTAC-01 3ABD64610805 dapat memberikan daya 15V atau 24V DC ke enkoder, dengan 15V sebagai default (dipilih melalui jumper pada terminal X1; terminal 4-5 terhubung untuk 15V, dan 5-6 terhubung untuk 24V).

ABB RTAC-01 3ABD64610805 memiliki daya output maksimum 5W, melebihi ini membutuhkan catu daya eksternal (jumper pemilihan tegangan harus dihapus saat menggunakan catu daya eksternal).

ABB RTAC-01 3ABD64610805 dilengkapi dengan 3 LED diagnostik: CHA (Green, menunjukkan aktivitas saluran), CHB (hijau, menunjukkan aktivitas saluran B), dan WD/init (kuning, menunjukkan status modul, menyala selama konfigurasi daya).

ABB RTAC-01 3ABD64610805 dapat secara langsung dipasang di Slot 1 atau Slot 2 dari driver ACS 800 (sinyal dan koneksi daya secara otomatis ditetapkan melalui konektor 38-pin) atau dipasang pada rel DIN menggunakan adaptor I/O eksternal AIMA-01 (belum tersedia pada saat rilis).

ABB RTAC-01 3ABD64610805 mendukung pemilihan alamat simpul (diatur melalui Knob S1 saat menggunakan AIMA-01, Range 16-31, default 16).

ABB RTAC-01 3ABD64610805 Sekrup pemasangan juga berfungsi sebagai titik pembumian, memenuhi persyaratan EMC, saluran input diisolasi dari sirkuit logika, catu daya, dan ground (tegangan uji 1.5kV AC, durasi 1 menit).

Prinsip menggunakan Prinsip

ABB RTAC-01 3ABD64610805 dipasang pada poros motor dan menghasilkan sinyal pulsa A dan B (dengan perbedaan fase 90 °) saat motor berputar. Ketika motor berjalan ke arah depan, sinyal saluran A harus mengarah pada saluran B dengan sudut listrik 90 °. Modul mengubah sinyal ini menjadi data kecepatan atau posisi dan mengirimkannya ke drive ACS 800, yang menyesuaikan outputnya berdasarkan data ini untuk mencapai kontrol yang tepat.

Ini dimasukkan ke dalam slot drive 1/2 dan diamankan dengan sekrup (memastikan pentanahan dan kepatuhan EMC). Catu daya encoder dihubungkan melalui terminal X1 (pilih 15V/ 24V berdasarkan persyaratan enkoder), dan sinyal enkoder terhubung melalui terminal X2 (lihat diagram pengkabelan untuk jenis output, seperti diferensial/ set-ending-ending-endspule, s1 (s1), dan jika menggunakan adiphere-adiprect adipres adiprect, adiph ending adiprect (single-collector, dll.

Selama operasi ke depan, pastikan bahwa sinyal saluran-A mengarah pada saluran-B (verifikasi menggunakan osiloskop atau manual enkoder); Jika tidak, sesuaikan kabel (mis., Tukar saluran A dan B).

Parameter produk

Detail berikut adalah untuk ABB RTAC-01 3ABD64610805 Modul Antarmuka Encoder Pulse.
