ABB SA168 3BSE003389R1

Ikhtisar Produk

SA168 adalah komponen catu daya inti dalam sistem kontrol proses terdistribusi ABB Advant Master. 3BSE003389R1 didefinisikan sebagai "Unit Catu Daya", yang fungsi dasarnya adalah mengubah catu daya utama AC yang disediakan oleh pabrik menjadi tegangan kerja DC yang stabil, murni, dan riak rendah yang diperlukan oleh semua modul elektronik dalam sistem Advant Master.

Dalam DCS skala besar seperti Advant Master yang digunakan untuk proses industri penting, pengoperasian seluruh sistem kontrol yang andal sepenuhnya bergantung pada sistem catu daya berkualitas tinggi dan sangat redundansi. Sebagai penyedia catu daya tingkat rak, SA168 tidak hanya perlu menawarkan daya yang cukup tetapi juga harus memiliki fitur keselamatan seperti perlindungan tegangan lebih, arus lebih, dan arus pendek. Selain itu, sistem ini harus mampu mempertahankan output yang stabil ketika pasokan listrik utama mengalami fluktuasi singkat, mencegah seluruh sistem kendali runtuh karena masalah pasokan listrik dan dengan demikian menghindari kecelakaan keselamatan produksi yang serius atau kerusakan peralatan.

Fitur Fungsional Produk

Dirancang khusus untuk DCS ketersediaan tinggi

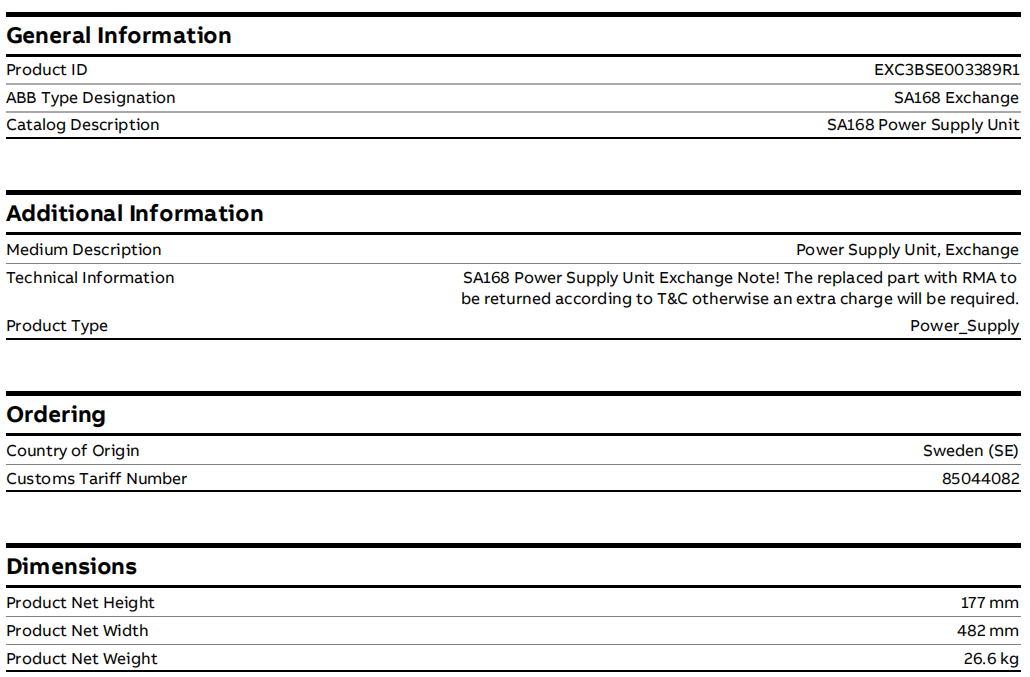

Dengan berat 26,6kg dan tinggi 177mm, ia mengintegrasikan trafo, filter, dan perangkat daya berkapasitas besar di dalamnya, yang mampu memberikan daya yang melimpah dan stabil ke semua modul di seluruh rak AC 400.

Ini memiliki beberapa mekanisme perlindungan dan dilengkapi dengan perlindungan tegangan lebih lengkap, perlindungan arus lebih dan sirkuit perlindungan hubung singkat. Ketika terjadi kesalahan pada terminal keluaran, terminal keluaran dapat dengan cepat memutus keluaran atau memasuki mode pembatas arus untuk melindungi modul kontrol hilir yang mahal.

Dukungan redundansi daya: Dalam aplikasi kritis, rak AC 400 biasanya dilengkapi dengan dua atau lebih unit daya SA168 dan beroperasi dalam mode redundansi paralel. Sekalipun salah satu unit catu daya mengalami kegagalan, unit lainnya dapat mengambil alih seluruh beban dengan lancar untuk memastikan pasokan daya sistem tidak terganggu.

Integrasi dan diagnosis sistem

Catu daya backplane, SA168 menyediakan daya DC ke semua modul yang dimasukkan melalui backplane rak, menyederhanakan kabel internal.

Indikasi status dan alarm: Biasanya terdapat lampu indikator LED pada panel unit daya untuk menunjukkan status catu daya normal, Kesalahan, dll. Lebih penting lagi, sinyal status ini akan dilaporkan secara real time ke Advant Controller melalui backplane bus. Operator dapat memantau status kesehatan setiap unit daya di ruang operator Advant OCS dari jarak jauh untuk mencapai pemeliharaan prediktif.
