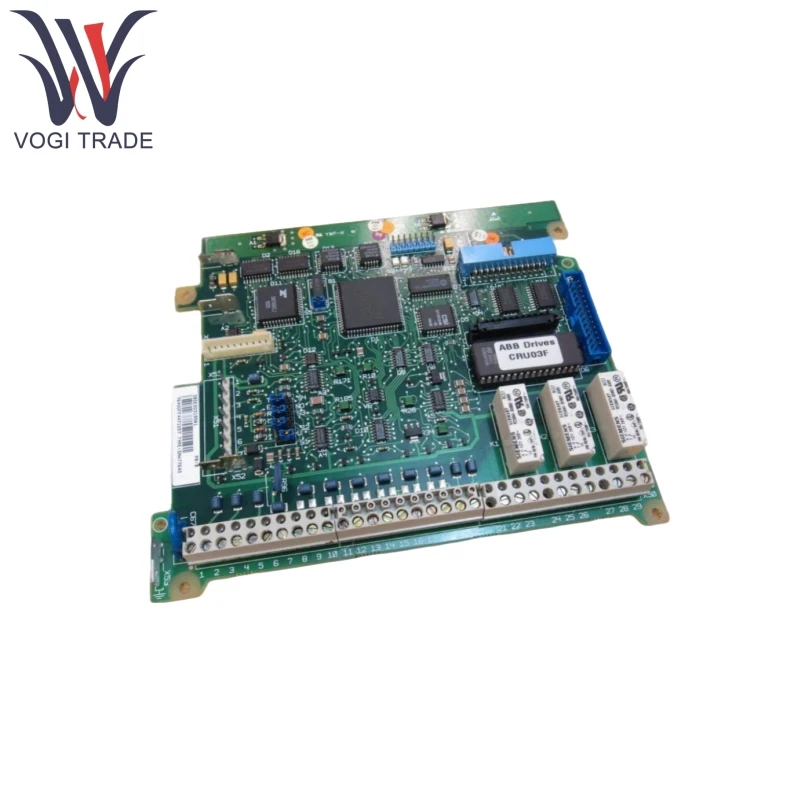

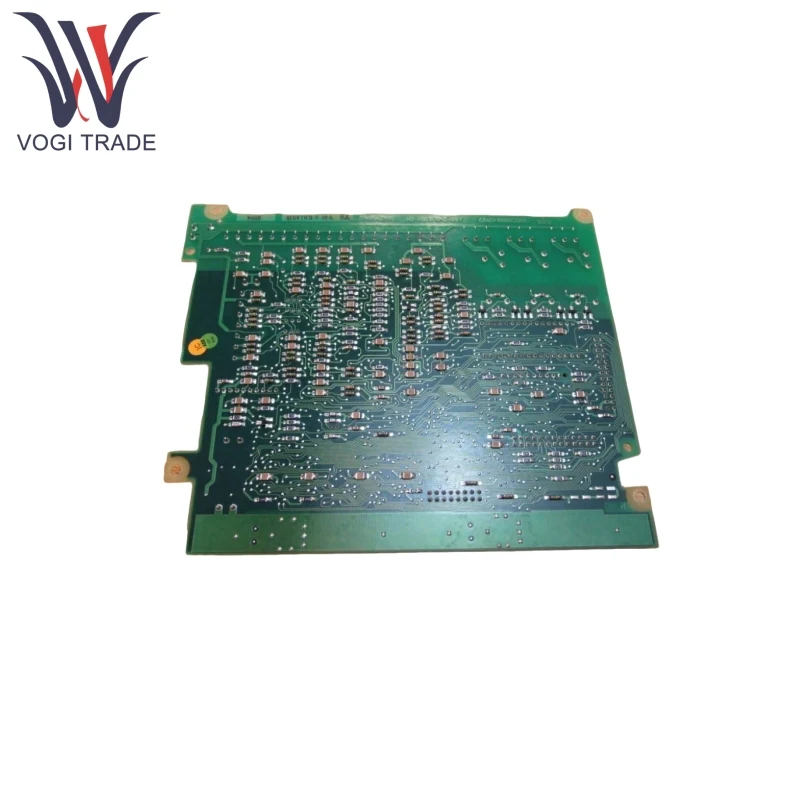

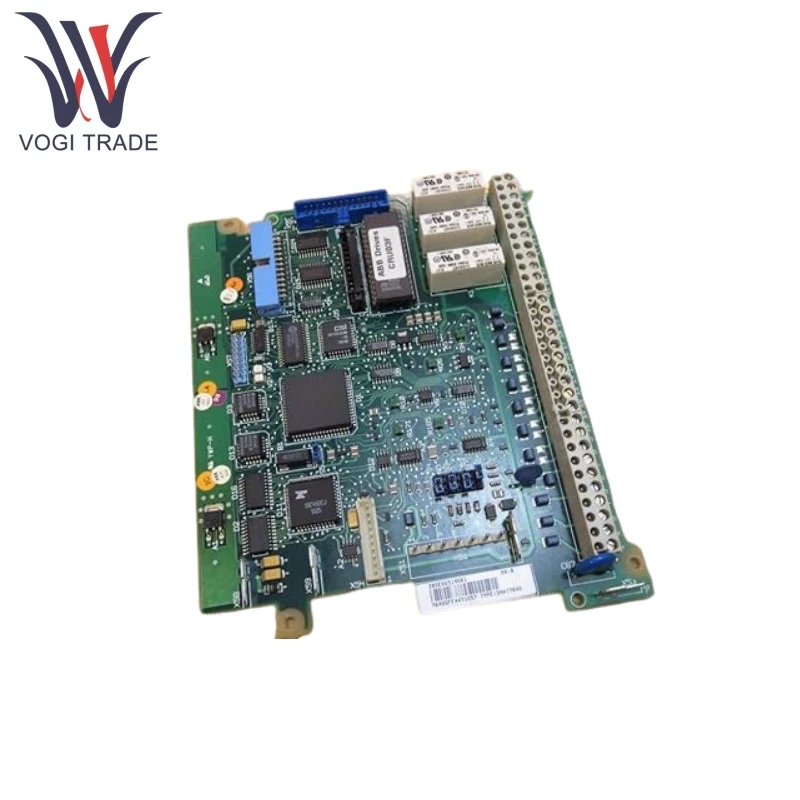

Merek: ABBDeskripsi: Papan KontrolKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenABB SNAT7640 3BSE003195R Fungsi inti adalah untuk mengubah sinyal kontrol analog/digital eksternal menjadi sinyal digital yang memenuhi standar industri, kompatibel dengan seluruh rangkaian drive servo ABB, memungkinkan kontrol posisi tingkat mikron dan respons dinamika tingkat milidetik dari motor.
| Pembuatan |
Abb |
| Nomor Model |
Snat7640 |
| Nomor pemesanan |
3BSE003195R |
| Katalog |
- |
| Negara asal |
Swiss |
| Kode HS |
8538900000 |
| Dimensi |
22*16*8cm |
| Berat |
0.4kg |
Fitur Produk
ABB SNAT7640 3BSE003195R mendukung ± 10V tegangan analog, arus 4-20mA, sensor suhu PT100, dan sinyal enkoder tambahan/absolut (hingga frekuensi pulsa hingga 1MHz).
ABB SNAT7640 3BSE003195R menyediakan 8 output digital (24V DC, 0,5A beban) dan 4 output analog (± 10V atau 0-20mA).
ABB SNAT7640 3BSE003195R fitur ADC 16-bit bawaan dan DAC 12-bit dengan laju pengambilan sampel 1kHz, pendukung pemfilteran yang dapat diprogram (frekuensi cutoff 0,1-1000Hz).
ABB SNAT7640 3BSE003195R hadir standar dengan Profibus DP V1 (12 Mbps) dan dapat secara opsional dilengkapi dengan modul ekspansi Canopen, EtherCat, atau Modbus TCP.
Port RS-232 digunakan untuk peningkatan firmware dan debugging parameter, dan mendukung pemantauan waktu nyata melalui perangkat lunak ABB DriveWindow.
ABB SNAT7640 3BSE003195R mengintegrasikan pengontrol PID (dengan kompensasi feedforward), filter takik (untuk menekan resonansi mekanik), dan fungsi pengaman torsi aman (STO), sesuai dengan standar keamanan EN 61800-5-2.
ABB SNAT7640 3BSE003195R Mendukung rasio gigi elektronik (1: 1 hingga 65535: 1) dan pembuatan kurva CAM, cocok untuk kontrol gerak sinkron.
Prinsip menggunakan Prinsip
Sinyal sensor eksternal dikondisikan oleh penguat diferensial, dikonversi menjadi nilai digital oleh ADC, disaring untuk menghilangkan noise, dan akhirnya dipetakan ke parameter kontrol drive.
Sinyal umpan balik encoder adalah input melalui penghitung kecepatan tinggi, dibandingkan dengan posisi target untuk menghasilkan sinyal kesalahan, dan kemudian diproses dengan algoritma PID untuk menghasilkan sinyal PWM ke inverter drive.
ABB SNAT7640 3BSE003195R mendukung lebih dari 200 parameter yang dapat dikonfigurasi melalui perangkat lunak DriveWindow, termasuk mode kontrol (posisi/kecepatan/torsi), penyesuaian gain, dan ambang batas alarm. Ini mendukung cadangan parameter dan unduhan jarak jauh, serta Modbus Register Read/Write (rentang alamat 40001-49999).
Peralatan yang kompatibel dengan produk
Pengontrol Utama:
ABB AC500 PLC, Siemens S7-1500, Rockwell Controllogix, berkomunikasi melalui Profibus DP atau Ethernet.
Servo Drives:
ABB ACS880-01 (Mendukung Hot-SWAP langsung), Seri ACS580, kompatibel dengan drive pihak ketiga (membutuhkan konfigurasi Modbus Gateway).
Human-Machine Interface (HMI):
ABB Panel 800, seri HMI Comfort, mendukung pertukaran data OPC UA.
Modul Keselamatan:
Modul Opsional Safe Torque Off (STO), sesuai dengan peringkat keselamatan PL E / SIL 3, dipicu oleh tombol berhenti darurat atau sinyal PLC.
