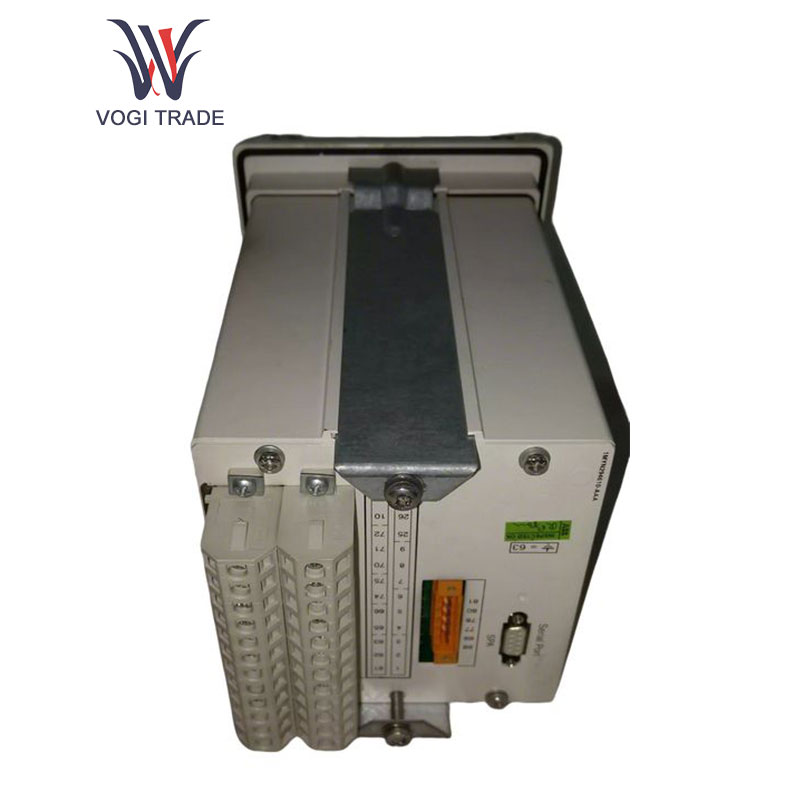

ABB SPAJ140C-CA

Detail

1. Parameter penggunaan

Catu daya: Rangkaian catu daya perangkat ini mengadopsi catu daya AC 220V, yang dapat beradaptasi dengan fluktuasi dalam kisaran tertentu dan memastikan pengoperasian yang stabil dalam kondisi catu daya tertentu.

Parameter saat ini: Arusnya adalah 5A, dan arus urutan nol dapat berupa 1A atau 5A sesuai dengan model spesifik, yang dapat memenuhi persyaratan perlindungan sistem tenaga yang berbeda, secara akurat mendeteksi dan merespons perubahan arus, dan memberikan perlindungan yang efektif untuk daya peralatan.

Tegangan masukan: Selain masukan daya AC220V, ABB SPAJ140C-CA juga memiliki masukan pengukuran dengan tegangan masukan 100V, yang digunakan untuk pemantauan tegangan pada sistem tenaga guna memperoleh informasi lebih lanjut guna mengevaluasi proteksi arus lebih dan gangguan tanah.

2. Fungsi produk

Fungsi proteksi arus lebih: Proteksi arus lebih/arus bawah dilengkapi dengan perangkat arus lebih fase set rendah tiga fase seperti pengaturan waktu minimum waktu tetap atau terbalik IDMT, atau perangkat arus lebih fase set tinggi tiga fase pengaturan karakteristik sesaat atau tetap. Ketika arus fasa melebihi arus awal yang ditetapkan, perangkat proteksi arus lebih mengirimkan sinyal awal setelah waktu tertentu yang telah ditentukan, dan mengambil tindakan sesuai dengan waktu tindakan yang ditetapkan atau waktu tindakan yang dihitung, secara efektif melindungi peralatan listrik dari kerusakan akibat arus besar.

Fungsi perlindungan gangguan tanah: ABB SPAJ140C-CA dilengkapi dengan perangkat gangguan tanah tingkat rendah dengan karakteristik waktu tertentu atau waktu terbalik, dan perangkat gangguan tanah tingkat tinggi dengan fungsi tindakan waktu seketika atau pasti. Ketika arus gangguan melebihi arus awal yang dipilih, perangkat gangguan tanah mulai dan mengirimkan sinyal untuk melindungi pengumpan radial dari hubung singkat dan gangguan tanah sesuai dengan mode pentanahan, pentanahan resistansi, atau pentanahan impedansi.

Perlindungan kesalahan pemutus sirkuit bawaan: Ketika pemutus sirkuit gagal, SPAJ140C-CA dapat dengan cepat mendeteksi, menghasilkan sinyal, dan mengambil tindakan perlindungan yang mungkin untuk mencegah cakupan kesalahan meluas, sehingga meningkatkan keandalan sistem tenaga.

Keluaran relai: SPAJ140C-CA dilengkapi dengan dua relai tugas berat dan 4 keluaran relai untuk kontrol sinyal. Matriks relai keluaran merutekan sinyal start atau trip dari logika proteksi ke relai keluaran yang diperlukan, menjalankan kontrol dan keluaran sinyal dari pemutus sirkuit atau peralatan lainnya.

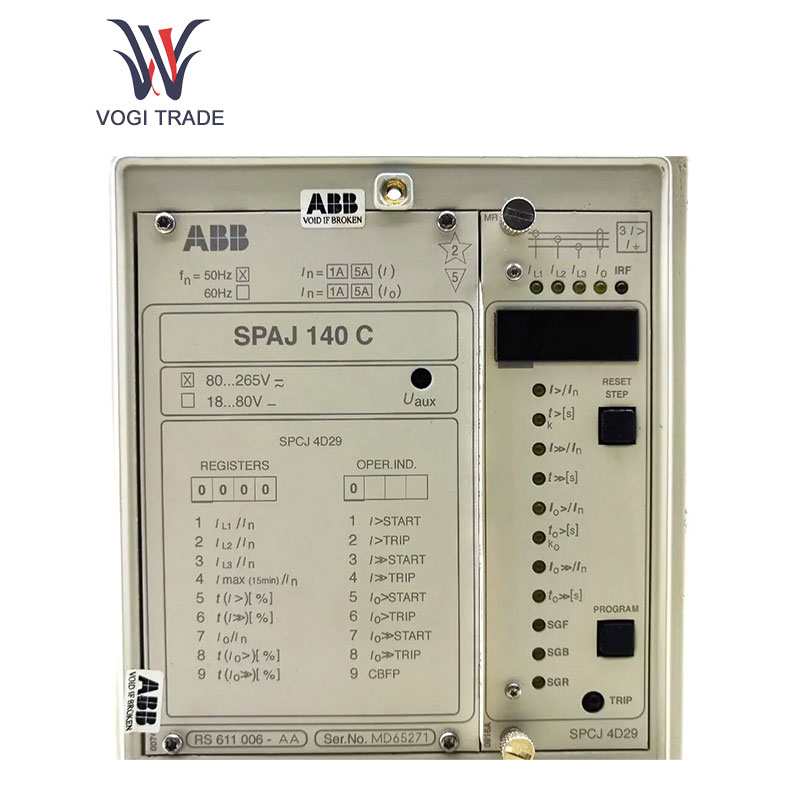

Fungsi tampilan dan komunikasi: SPAJ140C-CA memiliki fungsi membaca dan menulis nilai yang ditetapkan melalui tampilan lokal dan tombol panel depan atau antarmuka serial dan bus serat optik sistem atas. Selain itu, ia juga mampu menampilkan besaran terukur, menetapkan nilai dan data yang direkam selama kesalahan atau pengaturan parameter, pemantauan dan diagnosis sesuai kenyamanan pengguna.

Pemantauan mandiri: Saat ini, SPAJ140C-CA dapat secara otomatis memantau pengoperasian peralatan elektronik dan mikrochipnya untuk menentukan apakah peralatan tersebut dalam kondisi kerja yang baik. Ketika terjadi kesalahan, sistem dapat memberi tahu secara dinamis, menjadikan pengoperasian sistem lebih efisien dan andal.

3. Ruang lingkup penerapan.

Perlindungan sistem tenaga: ABB SPAJ140C-CA banyak digunakan dalam sistem tenaga dengan berbagai tingkat tegangan untuk melindungi peralatan listrik dari gangguan arus lebih dan grounding, memastikan pengoperasian sistem tenaga yang aman dan stabil, dan menghindari pemadaman listrik atau kerusakan peralatan yang disebabkan oleh kesalahan.

Sistem distribusi tenaga industri: Melindungi berbagai peralatan listrik dalam sistem distribusi tenaga industri pada proyek manufaktur dan pertambangan, memastikan perampingan aliran proses yang berkelanjutan, dan mengurangi kerugian produksi yang disebabkan oleh gangguan listrik.

Sistem catu daya gedung komersial: ABB SPAJ140C-CA dapat secara efektif melindungi trafo, lemari distribusi, dan peralatan lainnya dalam sistem catu daya pusat perbelanjaan dan gedung perkantoran, meningkatkan kualitas pasokan daya, dan memberikan jaminan daya yang dapat diandalkan untuk operasi komersial.
