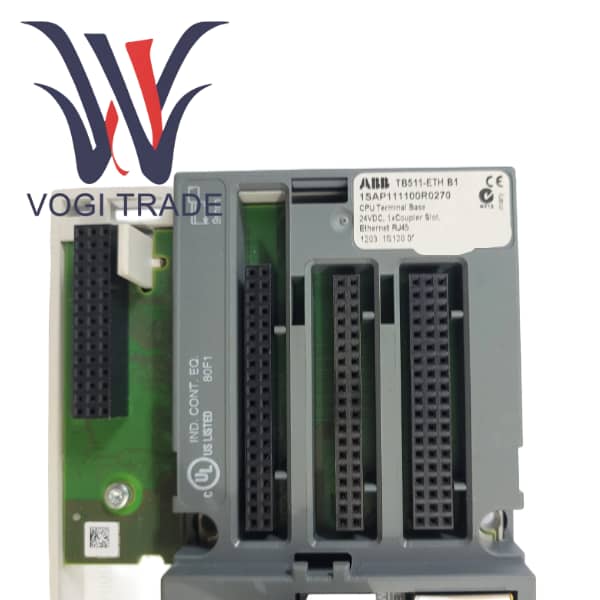

Merk : ABBDeskripsi: Unit Terminal I/OKondisi: BaruSertifikat: SURAT GARANSI LAPORAN UJI COOGaransi: 1 tahunJumlah Persediaan: 4Jangka Waktu Pembayaran: T/TPelabuhan Pengiriman: XiamenABB TB511-ETH 1SAP111100R0270 adalah basis terminal dengan antarmuka Ethernet untuk pengontrol logika yang dapat diprogram seri ABB AC 500.
| Pembuatan |
ABB |
| Nomor Model |
TB511-ETH |
| Nomor Pemesanan |
1SAP111100R027 |
| Katalog |
S500 I/O |
| Negara Asal |
Swiss |
| KODE HS |
8538900000 |

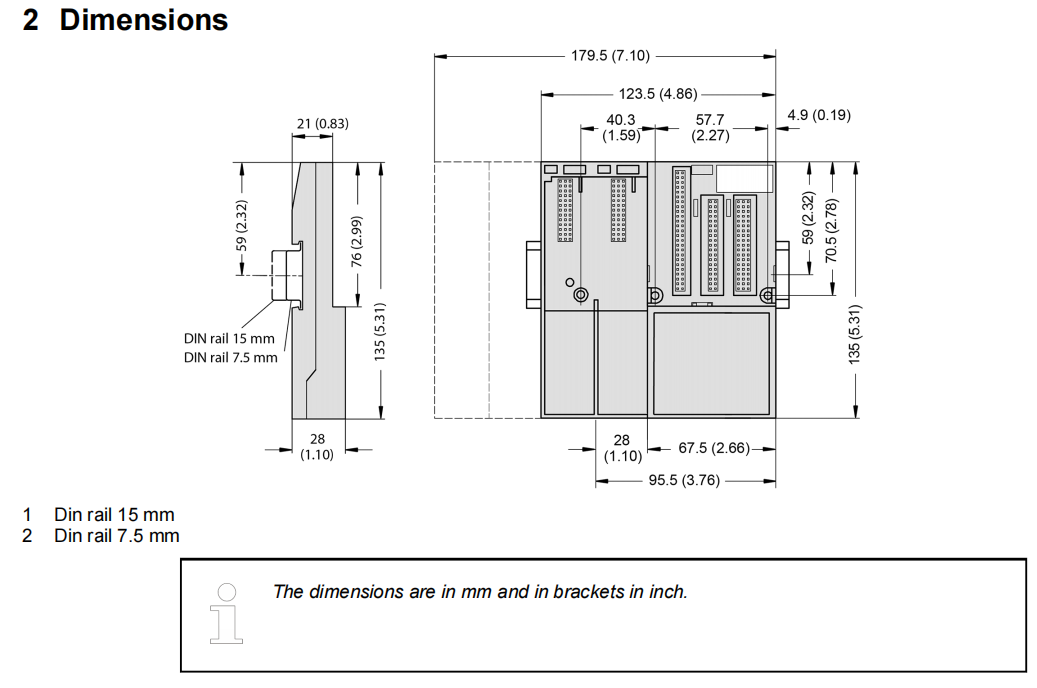

| Dimensi |
14*8*4cm |
| Berat |
0,2kg |
Ikhtisar Produk

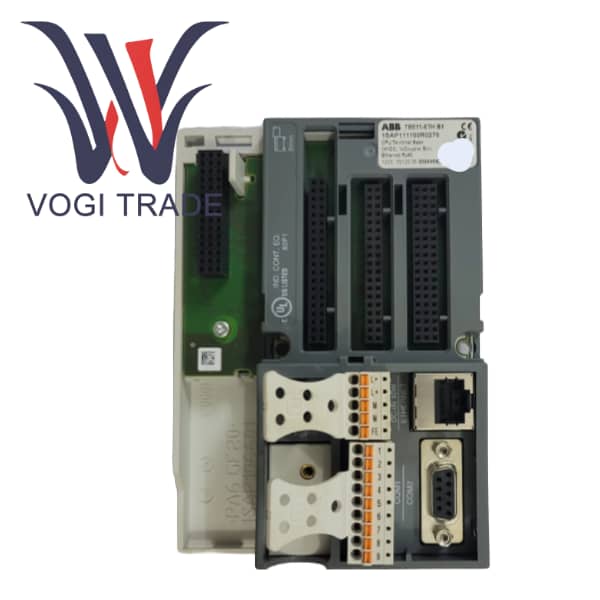

TB511-ETH adalah basis terminal kompak dan terintegrasi yang dirancang oleh ABB untuk PLC modular seri AC 500. 1SAP111100R0270 tidak hanya merupakan platform instalasi fisik untuk modul prosesor CPU dan modul komunikasi, tetapi juga mengintegrasikan bus I/O lokal, distribusi daya, antarmuka komunikasi, dan fungsi koneksi Ethernet utama.
Basis ini mengadopsi desain "terintegrasi", yang secara langsung mengintegrasikan port komunikasi Ethernet yang biasanya perlu dikonfigurasi secara terpisah ke basis. Pengguna hanya perlu memasukkan modul CPU AC 500 ke dalam slot prosesor tunggalnya dan memilih apakah akan memasang modul komunikasi tambahan di slot komunikasi sesuai kebutuhan untuk segera mendapatkan stasiun PLC lengkap dengan antarmuka Ethernet RJ45. Antarmuka Ethernet internal ini mendukung protokol TCP/IP standar dan digunakan untuk mengimplementasikan pemrograman PLC, komunikasi HMI/SCADA, akses server Web, dan pertukaran data PLC-ke-PLC. TB511-ETH adalah titik awal yang ideal untuk membangun aplikasi otomatisasi skala kecil hingga menengah atau berfungsi sebagai stasiun induk I/O terdistribusi.
Perbandingan produk serupa
| Dimensi perbandingan |
TB511-ETH |
TB521-ETH |
TB523-2ETH |
TB541 |
| Slot prosesor |
1 |
1 |
1 |
1 |
| Slot komunikasi |
1 |
2 |
2 |
4 |
| Ethernet Terintegrasi |
1 (RJ45) |
0 |
2 | 0 |
| Konsumsi arus maksimum |
0,35 A |
0,4 A |
0,4 A |
0,6 A |
| Keuntungan utama |
Solusi paling ringkas dan berbiaya terendah dengan port jaringan |
Kemampuan perluasan komunikasi yang seimbang |
Port jaringan ganda jaringan redundan/terpisah |
Kemampuan perluasan komunikasi terbaik |
| Aplikasi yang umum |
Mesin tunggal kecil, peralatan OEM, kontrol proses sederhana |
Aplikasi berukuran sedang yang memerlukan 1-2 jenis komunikasi tambahan |
Aplikasi penting yang memerlukan redundansi jaringan atau pemisahan IT/OT |
Sistem besar dan kompleks, aplikasi gateway |
Poin-poin penting yang perlu diperhatikan
Spesifikasi catu daya memastikan bahwa kapasitas catu daya eksternal 24V DC mencukupi. Ini tidak hanya harus memenuhi persyaratan TB511-ETH 0,35A, tetapi juga memperhitungkan total konsumsi CPU dan semua modul I/O saat ini, dengan margin tersisa tertentu.
Seluruh stasiun PLC harus terhubung ke ground pelindung yang baik untuk memastikan kompatibilitas elektromagnetik dan keselamatan operasional.
Meskipun TB511-ETH kompatibel dengan semua CPU AC 500, pastikan versi firmware CPU yang dipilih kompatibel dengan perangkat lunak teknik Anda.
Saat menggunakannya untuk pertama kali, Anda perlu mengatur alamat IP port Ethernet internal melalui port serial (COM1) atau dengan menggunakan alat konfigurasi IP ABB, untuk memfasilitasi pemrograman dan komunikasi selanjutnya melalui Ethernet.
