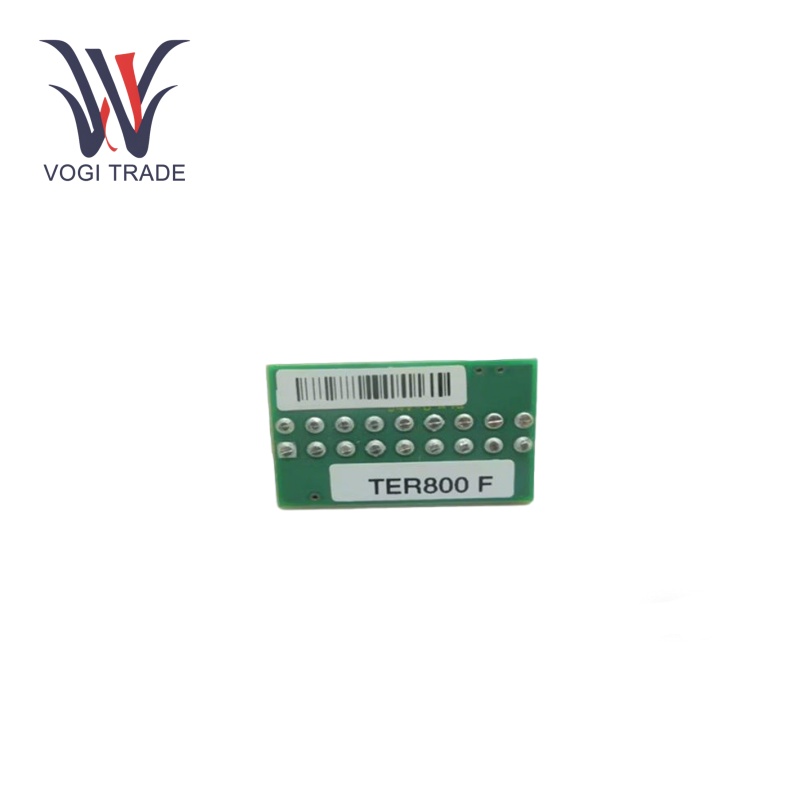

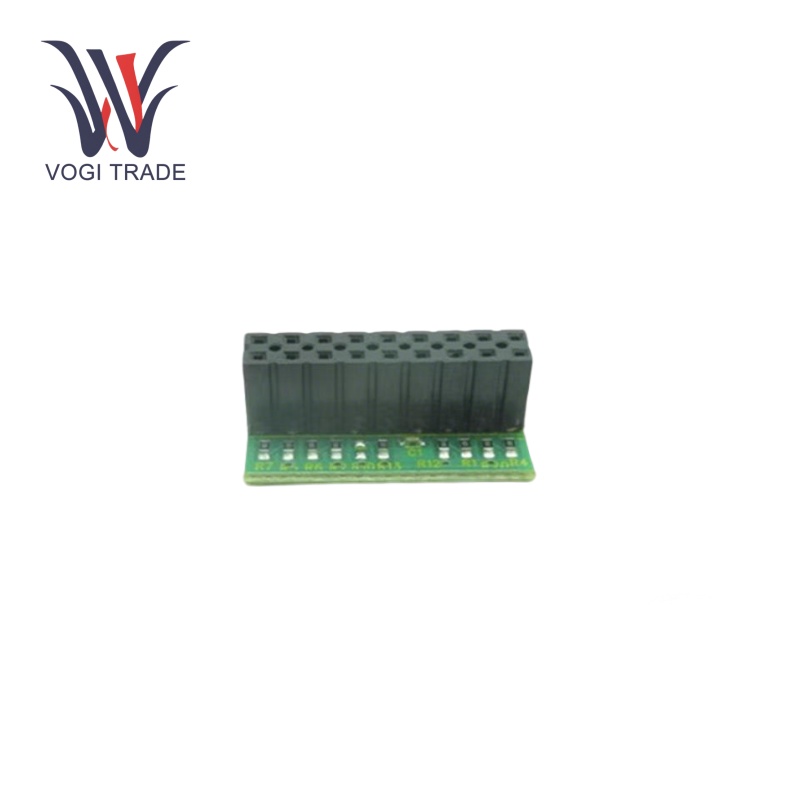

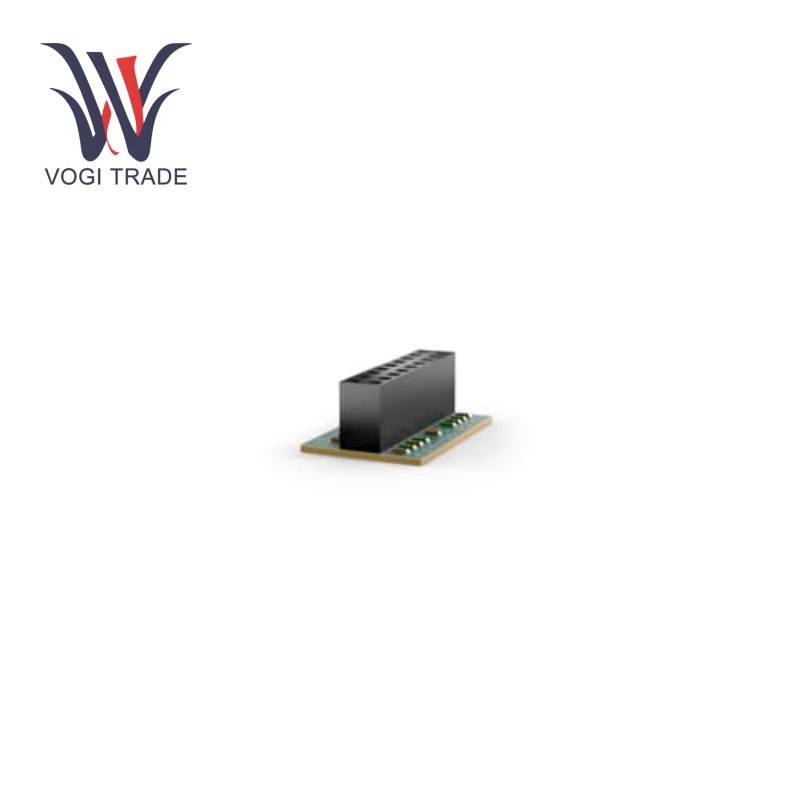

Gbr Ter800

Parameter operasi

Kompatibilitas Bus:ABB secara khusus dirancang untuk sistem bus HN800 dan CW800, memberikan penghentian yang diperlukan untuk mencegah refleksi sinyal dan kesalahan komunikasi potensial.

Persyaratan Instalasi:ABB menentukan bahwa satu terminator harus dipasang di setiap ujung bus HN800 atau CW800 untuk memastikan kinerja yang optimal.

Karakteristik penanganan sinyal:Ini dioptimalkan untuk menangani sinyal yang terkait dengan sistem bus HN800 atau CW800.

Suhu Operasi:-25 ° C hingga +70 ° C.

Kisaran Kelembaban:5% hingga 95% non-kondensasi

Fitur Produk

Pengakhiran Bus:ABB Ter800 terutama digunakan untuk mengakhiri bus HN800 atau CW800. Pengakhiran: Dalam jaringan komunikasi berbasis bus, penghentian penting. Fungsi penting dari TER800 adalah untuk menyerap sinyal listrik di ujung saluran bus dan dengan demikian untuk mencegah refleksi sinyal. Kecenderungan sinyal ini untuk mencerminkan struktur di dekatnya dapat menyebabkan gangguan, yang dapat mengakibatkan kesalahan komunikasi. ABB TER800 bertindak untuk menghapus refleksi ini yang menyediakan komunikasi stabil yang andal di jaringan industri apa pun.

Integritas sinyal yang ditingkatkan:Ini juga dihentikan secara pasif, yang membantu meningkatkan integritas sinyal keseluruhan sistem bus. Sering ada beberapa sumber gangguan elektromagnetik yang umum di lingkungan industri. Fitur -fiturnya juga mencakup pemfilteran interferensi elektromagnetik yang memungkinkan sinyal bepergian di sepanjang seluruh bus bebas dari kebisingan, gangguan, dan aktivitas listrik yang tidak diinginkan. Akibatnya, data yang ditransmisikan antara perangkat seperti pengontrol logika yang dapat diprogram, sensor dan aktuator yang terhubung ke bus HN800 atau CW800, menjadi akurat.

Desain Keandalan Tinggi:Bawaan untuk ketersediaan tinggi dalam aplikasi industri yang sangat penting.

Desain Modular:Memfasilitasi penggabungan yang mulus ke dalam sistem kontrol saat ini.

Fungsi Diagnostik:Fungsi diagnostik diagnostik fitur kesalahan tes.

Instalasi

Identifikasi Ujung Bus:Tentukan titik akhir fisik bus HN800 atau CW800 dalam arsitektur sistem Anda.

Ada dua langkah untuk memasang terminator:Langkah 1: Identifikasi di mana titik akhir bus berada. Langkah 2: Pasang terminator ABB TER800 di setiap titik akhir bus yang terletak, pastikan bahwa terminator dengan kuat di tempat untuk penghentian yang tepat.

Verifikasi:Setelah diinstal, verifikasi integritas komunikasi bus untuk memastikan bahwa terminator berfungsi dengan benar dan bahwa refleksi sinyal atau kesalahan komunikasi tidak ada.

Rentang aplikasi

Otomatisasi Industri:ABB TER800 secara luas digunakan dalam sistem otomasi industri, khususnya di pabrik. Ini memainkan peran mendasar dalam sistem jaringan skala pabrik yang menghubungkan beragam mesin otomatis seperti robot, sistem konveyor, dan jalur produksi otomatis. Misalnya, pabrik manufaktur otomotif menggunakannya untuk memungkinkan transfer informasi antara berbagai stasiun bertenaga PLC pada jalur perakitan sehingga kendaraan dapat ditransfer dan diproduksi secara efektif ketika mereka dibutuhkan selama proses pembuatan.

Pembangkit dan Distribusi Daya:ABB TER800 digunakan dalam sistem kontrol di pembangkit listrik dan gardu listrik yang memantau dan mengelola pembangkit listrik dan distribusi. Ini memungkinkan komunikasi yang dapat diandalkan antara sensor, perangkat kontrol, dan sistem pemantauan. Seperti di ladang angin, ini juga digunakan dalam jaringan komunikasi yang mengendalikan kerja turbin angin, di mana ia memungkinkan untuk mengirimkan dan menerima data yang berkaitan dengan kinerja turbin, output daya, dan parameter keselamatan secara efektif.

Proses Industri:ABB TER800 digunakan dalam jaringan kontrol industri proses seperti bahan kimia, minyak dan gas, dan makanan dan minuman, yang semuanya memerlukan kontrol proses berkelanjutan. Itu memastikan bahwa sinyal dari sensor, yang mengukur parameter seperti, suhu, tekanan dan laju aliran, dapat diteruskan ke sistem kontrol dengan cara yang tepat. Misalnya, di pabrik kimia, memungkinkan umpan balik antara sensor yang terletak di kapal reaksi dan ruang kontrol pusat sehingga operator dapat memantau dan mengubah proses kimia saat terjadi.

Pemecahan masalah

Kegagalan Komunikasi: Jika Anda tidak melihat komunikasi bus HN800 atau CW800, periksa koneksi terlebih dahulu. Berikan kabel tug yang kuat namun lembut untuk melihat apakah ada koneksi yang longgar atau rusak mungkin merupakan gangguan sinyal cepat. Periksa setiap keributan di kabel dan pastikan kabel dicolokkan dengan benar. Jika koneksi bagus, maka periksa pengaturan terminasi yang dikonfigurasi di ABB TER800. Menggunakan resistensi terminasi yang salah, ini juga dapat menghasilkan refleksi sinyal yang dapat menyebabkan kesalahan komunikasi.

Gangguan Listrik:Dalam hal mengamati efek, dikaitkan dengan kebisingan listrik pada bus, seperti output data yang salah atau kegagalan komunikasi berulang, memvalidasi landasan. Jika landasannya tidak baik, itu akan membuat perangkat lebih rentan terhadap kebisingan. Juga, pastikan kabel bus Anda terlindung dengan baik dan dialihkan dari sumber gangguan elektromagnetik lainnya.

Kerusakan perangkat dengan perangkat:Jika tampaknya tidak berfungsi, periksa tanda -tanda kerusakan yang terlihat, seperti komponen terbakar atau selongsong yang retak. Akhirnya, dalam beberapa kasus, Anda perlu menyiram pembaruan firmware yang akan memperbaiki masalah yang muncul dengan perangkat lunak.
