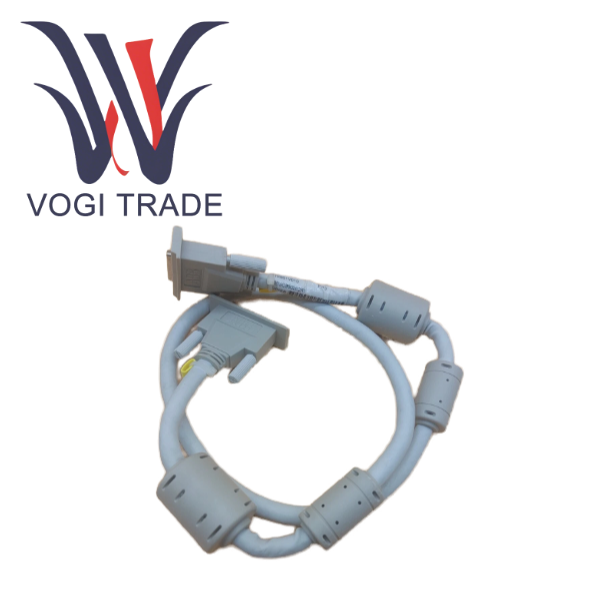

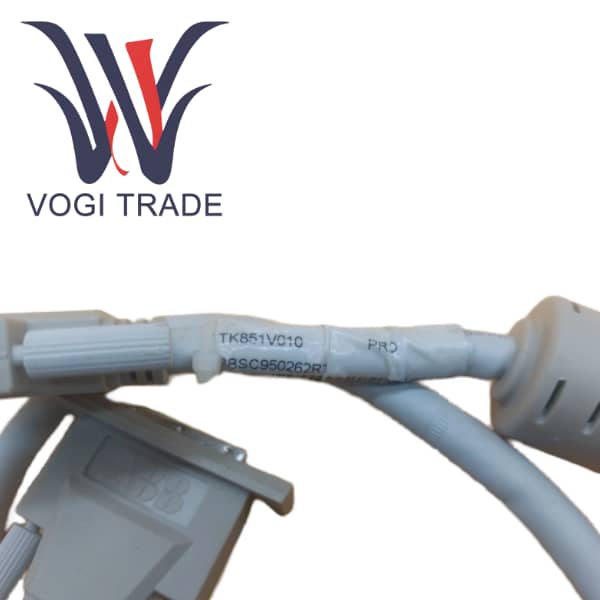

ABB TK851V010 3BSC950262R1

Ikhtisar Produk

TK851V010 adalah kabel koneksi prefabrikasi plug-and-play berkualitas tinggi yang dirancang dan diproduksi secara khusus oleh ABB untuk pengontrol proses berkinerja tinggi seri AC 800M. Fungsi inti 3BSC950262R1 adalah berfungsi sebagai penghubung fisik, membangun sambungan listrik yang andal, kebisingan rendah, dan sesuai di antara berbagai komponen perangkat keras dalam sistem AC 800M.

Dua kegunaan utama:

Kabel Tautan RCU digunakan untuk menghubungkan CPU AC 800M dengan modul antarmuka komunikasi RCU CI854A/B, yang merupakan tulang punggung komunikasi sistem I/O S800.

Kabel Interkoneksi BC810 digunakan untuk menghubungkan unit pengontrol dasar BC810 dengan modul ekspansi I/O yang sesuai.

Kabel sepanjang 1 meter ini merupakan bagian dari lini produk kabel prefabrikasi ABB, yang berarti kabel tersebut telah diakhiri, diuji, dan ditandai sebelum meninggalkan pabrik, memastikan tingkat integritas sinyal dan kompatibilitas sistem tertinggi, serta menghindari masalah kualitas dan penundaan teknis yang mungkin timbul dari kabel buatan sendiri di lokasi.

Spesifikasi dan Parameter Produk

Model Produk              TK851V010

Nomor Bahan ABB    3BSC950262R1

Jenis Produk               Kabel sambungan prefabrikasi

Panjang kabel                1,0 meter

Dimensi fisik

Panjang jaring          1000mm

Lebar bening         10mm

Tinggi bening        10mm

Berat bersih         0,45kg

Asal                Swiss

Nomor Tarif Bea Cukai    85442000

Kepatuhan

Sesuai dengan RoHS

WEEE    Tidak termasuk dalam Petunjuk WEEE

Fitur Fungsional Produk

Dirancang khusus untuk tautan komunikasi penting

RCU Link diterapkan pada arsitektur AC 800M + S800 I/O. Sinyal RCU-Link yang dikirim oleh CPU melalui modul CI854 merupakan sinyal komunikasi serial berkecepatan tinggi dan diferensial. Struktur internal kabel TK851V010 telah dirancang dengan cermat agar sesuai dengan karakteristik impedansi sinyal dan meminimalkan interferensi elektromagnetik, memastikan transmisi data yang akurat di lingkungan kebisingan industri.

Untuk pengontrol kompak seperti BC810, bus backplane antara BC810 dan modul I/O juga memiliki persyaratan ketat untuk kualitas sinyal. Penggunaan kabel prefabrikasi asli dari pabrik adalah dasar untuk memastikan pengoperasian seluruh sistem yang stabil.

Keuntungan dari rekayasa plug-and-play

Dengan menghilangkan risiko teknik, kabel buatan sendiri di lokasi memiliki risiko seperti pemilihan kabel yang salah, terminasi yang buruk, dan perlakuan pelindung yang tidak tepat, yang dapat menyebabkan kegagalan sistem yang terputus-putus dan sangat sulit untuk dipecahkan. Sebagai produk asli pabrik, TK851V010 telah diuji 100%, menghilangkan risiko tersebut.

Insinyur tidak perlu menghabiskan waktu untuk produksi, pengujian, dan penandaan kabel. Mereka dapat menginstalnya langsung setelah menerimanya, sehingga secara signifikan memperpendek periode pelaksanaan proyek.

Manufaktur berkualitas tinggi

Asalnya adalah Swiss, mewakili standar kontrol kualitas ABB yang ketat untuk produk otomasi kelas atas.

Terbuat dari bahan dan konektor kelas industri, TK851V010 dapat tahan terhadap lingkungan keras seperti getaran dan perubahan suhu di dalam kabinet kontrol.
