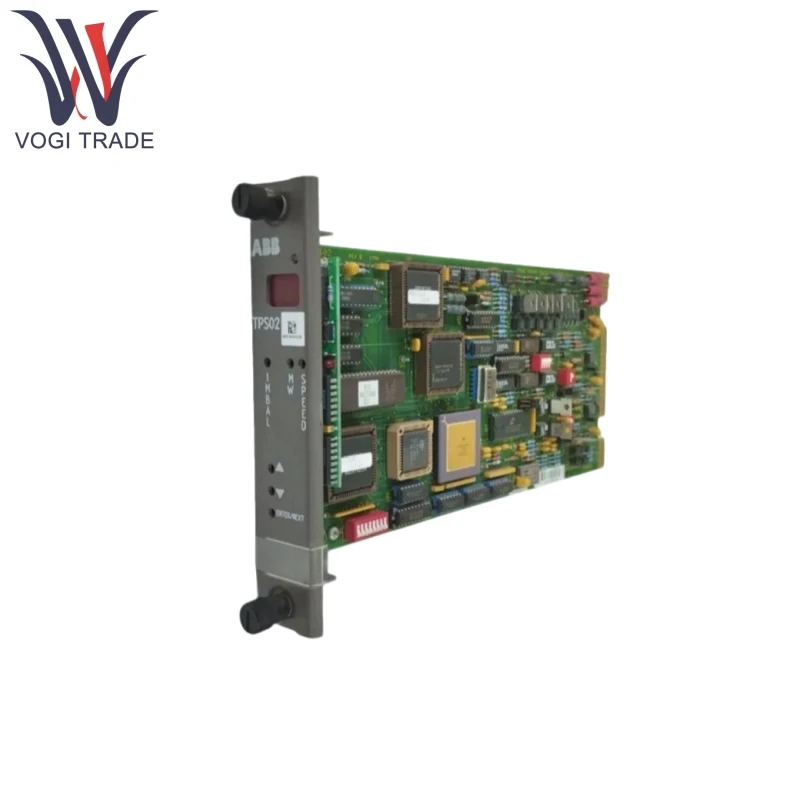

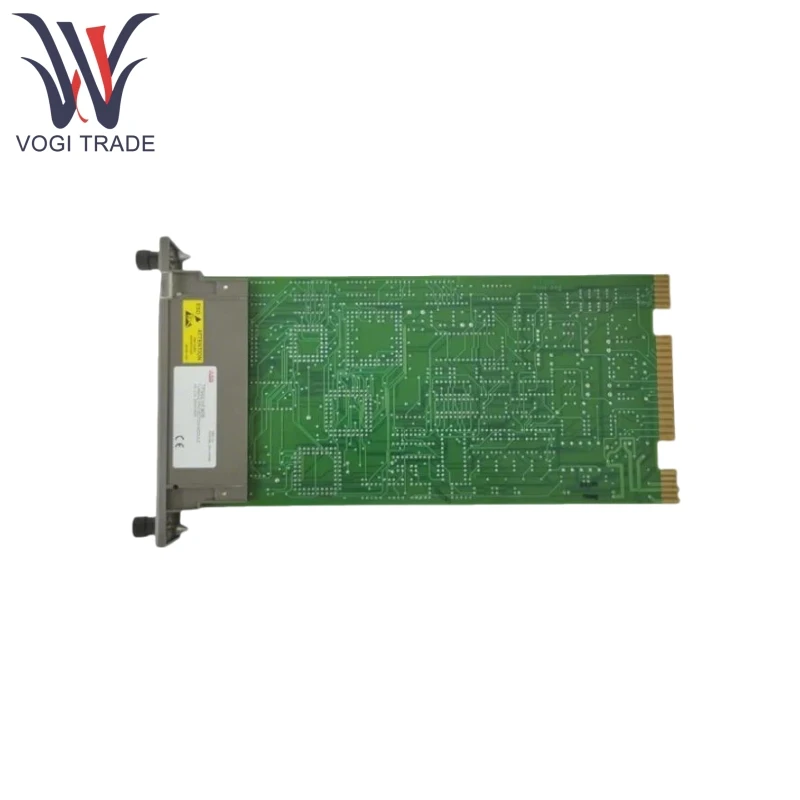

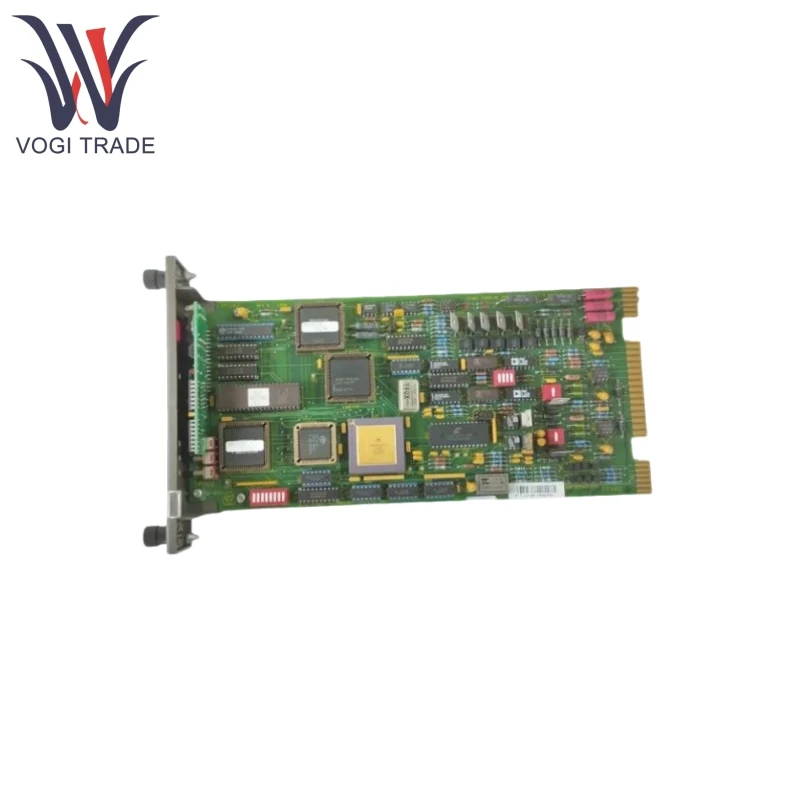

Merek: ABBDeskripsi: Modul Budak Perlindungan TurbinKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenABB TPS02 menerima sinyal sensor dan mentransmisikannya ke unit kontrol utama untuk memberikan perlindungan yang berlebihan, pemantauan ketidakseimbangan daya, dan kontrol perjalanan darurat untuk turbin uap. Desainnya sesuai dengan standar keandalan yang tinggi, menggunakan input redundan tiga dan mekanisme pemrosesan logika tiga-redundan untuk memastikan operasi yang stabil bahkan dalam kondisi ekstrem.
| Pembuatan |
Abb |
| Nomor Model |
TPS02 |
| Nomor pemesanan |
TPS02 |
| Katalog |
Bailey Infi 90x |
| Negara asal |
Swiss |
| Kode HS |
8538900000 |
| Dimensi |
26*14*4cm |
| Berat |
0,6kg |
Fitur Produk
ABB TPS02 memiliki fungsi perlindungan overspeed yang membatasi peningkatan kecepatan dengan menutup katup pengatur tekanan tinggi ketika kecepatan melebihi 103% dari nilai pengenal.
ABB TPS02 memiliki fungsi perjalanan darurat, yang memicu shutdown bertekanan rendah dan bertekanan tinggi ketika kecepatan rotasi mencapai 110% dari nilai pengenal, dengan cepat memotong semua tekanan hidrolik katup.
ABB TPS02 memiliki fungsionalitas perlindungan ketidakseimbangan daya, membandingkan beban listrik dengan input daya mekanik untuk mencegah risiko overspeed yang disebabkan oleh perubahan beban mendadak.
ABB TPS02 mendukung pemrosesan sinyal input redundan tiga kali lipat dikombinasikan dengan logika pemungutan suara dua-dari-tiga untuk menghindari kegagalan titik tunggal.
ABB TPS02 memiliki fungsionalitas diagnostik sendiri bawaan, terus memantau status kesehatan modul dan memberikan umpan balik tentang kelainan melalui lampu indikator LED.
ABB TPS02 mendukung komunikasi dengan Modul Kontrol Master INFI 90 melalui bus ekspansi, mentransmisikan data kritis seperti kecepatan dan daya. Ini kompatibel dengan protokol Modbus RTU, memungkinkan integrasi dengan sistem tingkat atas pihak ketiga.
Prinsip menggunakan Prinsip
ABB TPS02 menerima sinyal sensor kecepatan melalui tiga saluran independen, menggunakan mikroprosesor untuk menghitung kecepatan real-time, dan membandingkannya dengan ambang preset. Pada saat yang sama, sinyal analog seperti daya dan tekanan dikonversi menjadi sinyal digital melalui konversi analog-ke-digital dan kemudian masukkan unit logika perlindungan.
Ketika overspeed atau ketidakseimbangan daya terdeteksi, ABB TPS02 dapat menghasilkan sinyal perjalanan melalui sirkuit logika dua-dari-tiga, menggerakkan relay di unit terminal untuk memutuskan sirkuit oli hidrolik, sementara secara bersamaan mengirim pesan alarm ke sistem kontrol utama melalui bus ekspansi.
ABB TPS02 menampilkan tiga prosesor independen yang beroperasi secara paralel, dengan hasil yang diverifikasi oleh pembanding perangkat keras untuk memastikan konsistensi output. Jika saluran gagal, sistem secara otomatis beralih ke jalur yang berlebihan dan memicu alarm.
PParameter Roduct
Detail berikut adalah untuk modul Slave Perlindungan Turbin ABB TPB.
Probe Kecepatan: Mendukung probe pasif (dengan ambang awal 50-100Hz) atau probe aktif, dengan resolusi hingga 0,01%.
Input analog: 4-20mA arus atau tegangan 1-5V, dengan akurasi ± 0,1% Fs.
Kontrol Digital: Output Kontak Kering (10A/120VAC), digunakan untuk menggerakkan relay atau katup solenoid.
Output Analog: 4-20MA, yang dapat dihubungkan ke perangkat tampilan eksternal untuk pemantauan kecepatan waktu nyata.
Persyaratan Catu Daya:
+15V DC (± 5%), 14MA
-15V DC (± 5%), 14MA
+24V DC (± 10%), 150mA
Suhu operasi: -40 ℃ hingga +85 ℃, kelembaban 0-95% (non-kondensasi).
