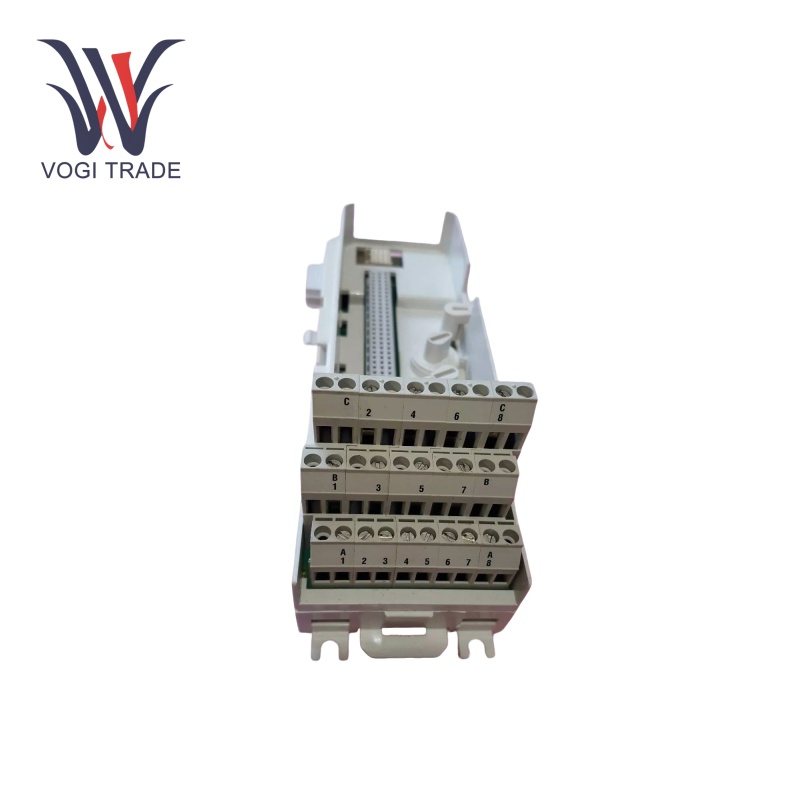

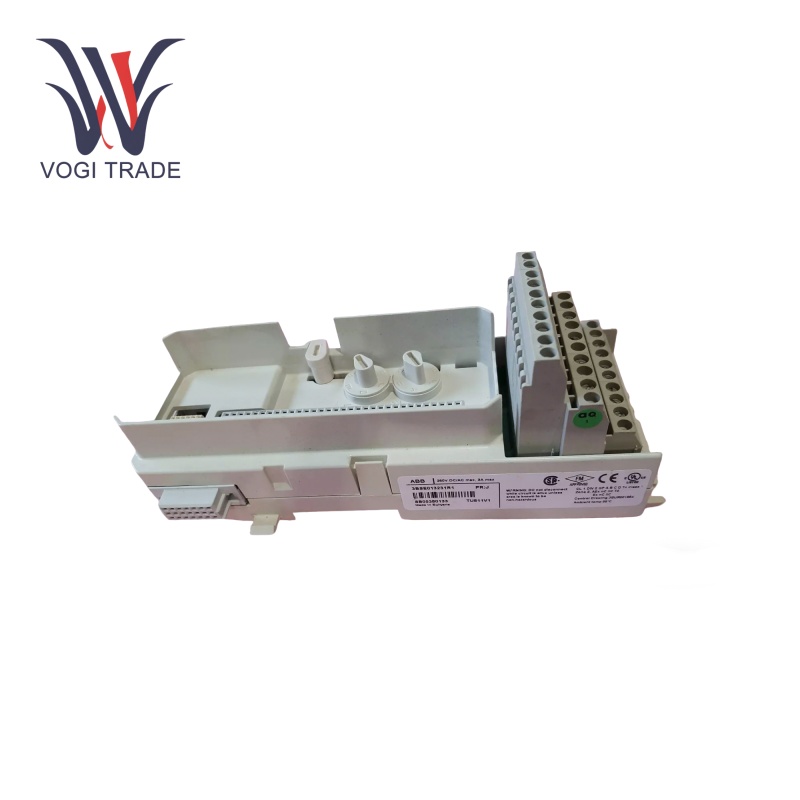

ABB TU811V1

Parameter operasi

Peringkat tegangan:Ini beroperasi pada tegangan 250V

Suhu Operasi:-25 ° C hingga +70 ° C,

Kisaran Kelembaban:5% hingga 95% non-kondensasi

Saluran:TU811V1 menyediakan 8 saluran terisolasi untuk sinyal lapangan, mengakomodasi berbagai jenis input.

Distribusi Modulebus:MTU mendistribusikan modulebus ke modul I/O dan ke MTU berikutnya, memastikan komunikasi yang mulus dalam sistem.

Konfigurasi Alamat:Kunci mekanis digunakan untuk mengonfigurasi MTU untuk berbagai jenis modul I/O, menawarkan fleksibilitas dalam desain sistem.

Fitur Produk

Pengakhiran dan Distribusi Sinyal:ABB TU811V1 digunakan sebagai titik penghentian dan distribusi sinyal di mana kabel lapangan diakhiri dengan modul I/O. Dengan 8 saluran, itu mampu mendukung hingga 8 sinyal lapangan yang terisolasi. Bus modul didistribusikan ke modul I/O serta MTU berikutnya dalam sistem oleh unit. Ini memungkinkan komunikasi yang mudah dan transfer pensinyalan antara berbagai bagian sistem otomasi industri.

Generasi alamat:ABB TU811V1 menghasilkan alamat yang benar untuk modul I/O. Ia melakukan ini dengan menggeser sinyal posisi keluar ke MTU berikutnya. Fungsi pembuatan alamat ini sangat penting untuk identifikasi dan komunikasi yang tepat dari setiap modul I/O dalam jaringan industri. Dalam lingkungan industri yang kompleks dengan beberapa modul I/O, ini memastikan bahwa sistem kontrol dapat mengirim dan menerima data dari modul yang benar, mencegah miskomunikasi dan kegagalan sistem.

Konfigurasi mekanis untuk kompatibilitas:MTU dapat dikonfigurasi secara mekanis untuk kompatibilitas dengan dua jenis modul I/O. Setiap kunci dapat diaktifkan melalui enam posisi penentuan posisi, memberi Anda 36 konfigurasi. Desain mekanis sederhana seperti itu masih memungkinkan untuk menyesuaikan sejumlah besar modul I/O, itulah sebabnya ia menjadi solusi standar yang sangat populer. Dengan integrasi ABB TU811V1 ke dalam sistem otomasi industri yang ada atau baru itu mudah dan tidak memerlukan konfigurasi RE berbasis perangkat lunak yang kompleks setiap kali modul I/O yang berbeda digunakan.

Instalasi

Persiapan:Pastikan semua sumber daya terputus untuk mencegah bahaya listrik.

Gunung:Pasang dengan benar ABB TU811v1 di dalam slot di rak sistem S800 I/O.

Sinyal dan ditunjukkan untuk:Hubungkan bidang ke terminal sinyal seperti yang ditunjukkan dalam diagram kabel yang terkandung dalam manual pengguna

Konfigurasi:Konfigurasikan MTU untuk I/O yang diinginkan dengan mengatur Minidp DWORD dengan tiga tombol mekanik.

Power Up:Setelah semua koneksi dibuat, kembalikan daya ke sistem dan verifikasi bahwa MTU diinisialisasi dengan benar, ditunjukkan oleh indikator LED yang sesuai.

Rentang aplikasi

Pabrik Pabrikan:ABB TU811V1 digunakan dalam aplikasi manufaktur untuk menghubungkan berbagai sensor dan aktuator dengan sistem kontrol. Misalnya, dalam jalur perakitan otomotif, dapat menghubungkan sensor yang mendeteksi posisi bagian -bagian pada sabuk konveyor ke modul input/output. Jadi sistem kontrol dapat memantau proses produksi secara real-time dan menyesuaikan sistem sesuai dengan menyesuaikan kecepatan sabuk konveyor atau memicu lengan robot pada waktu yang tepat.

Fasilitas Pembangkit Listrik:Ini dapat digunakan di pembangkit listrik untuk menghubungkan perangkat pemantauan tingkat lapangan ke sistem kontrol. Ini memungkinkan sistem kontrol pembangkit listrik untuk memantau dan mengelola pembangkit dan distribusi listrik dengan cara yang efisien dengan menyediakan koneksi yang andal. Ini menghubungkan sensor suhu belitan generator ke modul I/O, agar sistem kontrol mengambil tindakan jika suhu tidak dalam kisaran yang biasanya diterima untuk pencapaian.

Tanaman pengolahan air dan air limbah:ABB TU811V1 menghubungkan sensor yang mengukur parameter kualitas air dan aktuator yang mengendalikan pengoperasian pompa, katup, dan peralatan pengolahan di pabrik pengolahan air/air limbah. Ini sangat membantu dalam mengolah dan mengeluarkan air dan air limbah yang sesuai dan mengikuti aturan lingkungan. Fungsi utamanya adalah memastikan semua sensor dalam tangki pengolahan air terhubung dengan modul I/O sehingga sistem kontrol dapat menyesuaikan pompa dosis kimia sesuai parameter kualitas air yang diterima oleh sensor.

Pemecahan masalah

Periksa semua koneksi:Lihatlah masing -masing koneksi fisik Anda untuk pemeriksaan keausan bahwa semua kabel koneksi terhubung dengan benar dan dalam kondisi baik.

Dapat dikonfigurasi:Pastikan tombol mekanik yang dapat dikonfigurasi diatur dengan benar untuk jenis modul I/O yang dimaksudkan.

Kemampuan Diagnostik:Manfaatkan perangkat lunak diagnostik ABB untuk melacak kesehatan MTU dan mendeteksi masalah terlebih dahulu.

Kondisi lingkungan:Pastikan bahwa lingkungan operasi memenuhi kondisi yang ditentukan, terutama mengenai suhu dan kelembaban, untuk mencegah efek samping pada kinerja.
