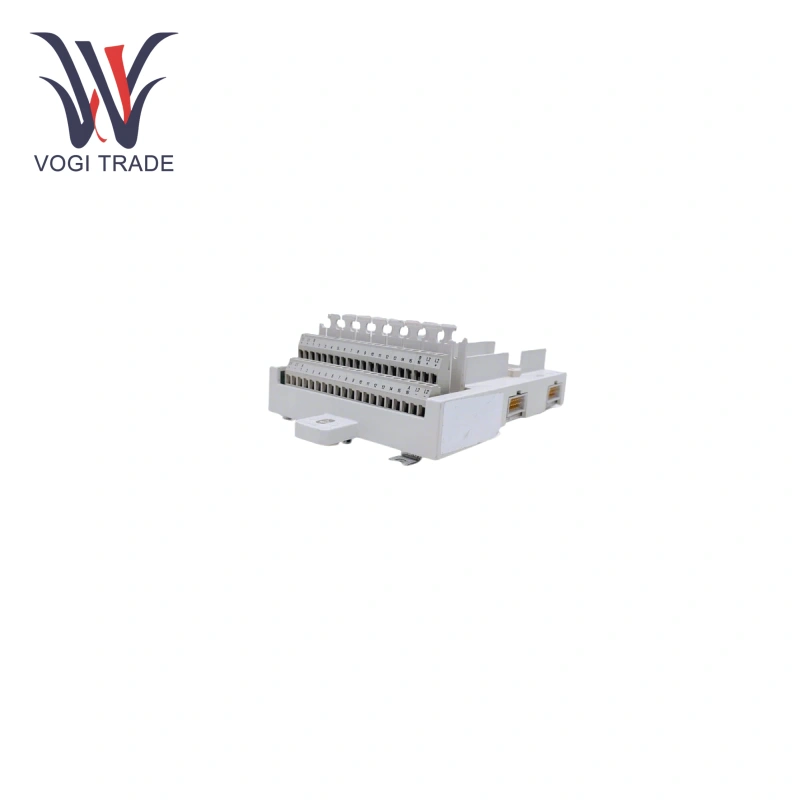

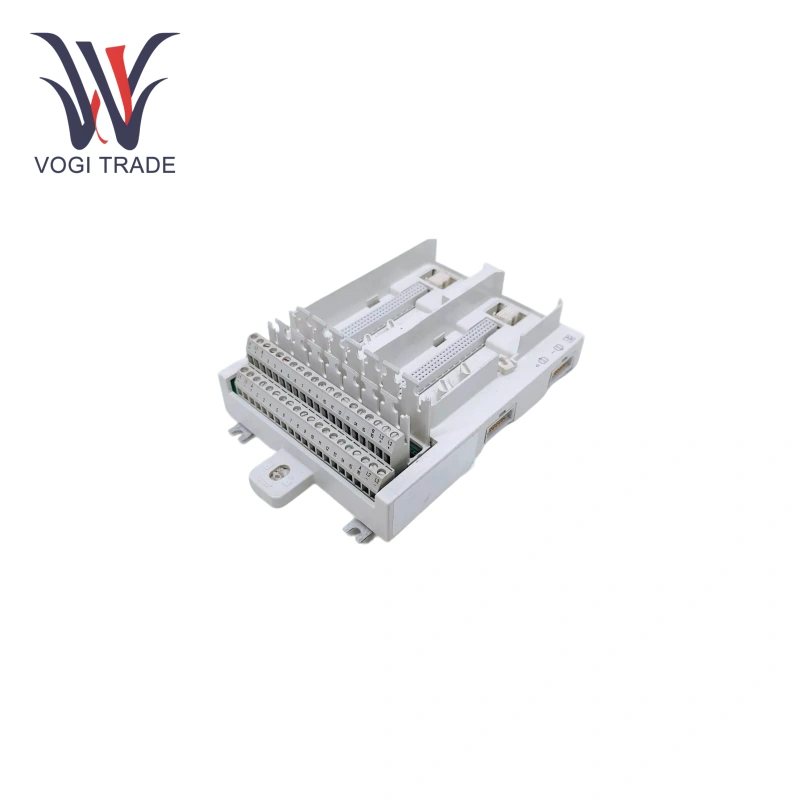

ABB TU844 3BSE021445R1

ABB TU844 3BSE021445R1

Informasi dasar

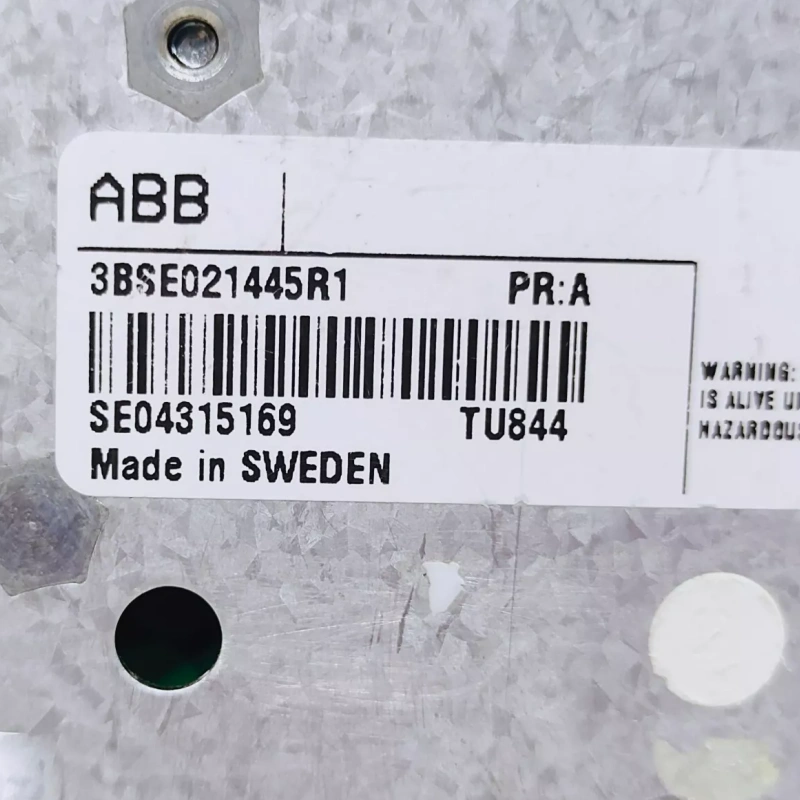

Nomor Produk: 3BSE021445R1

Jenis: Redundan

Koneksi: Blok Terminal

Jumlah saluran: 8

Tegangan: 50v

Pemasangan: Horizontal

Detail pemasangan: 55 ± 131 ° F.

Perangkat I/O yang berlaku: AI845, AI880, AI880A, dan DP840

Jumlah I/Os per saluran: hingga 40 saluran I/O

Koneksi Proses: 4 Proses Catu Daya, 20 0V Proses Catu Daya

Jenis I/O: Redundan

Deskripsi terperinci

MTU TU844 dapat memiliki hingga 8 saluran I/O dan koneksi tegangan proses 2+2. Setiap saluran memiliki dua koneksi I/O dan satu koneksi ZP. Sinyal input terhubung melalui tongkat shunt individu, TY801. Tongkat shunt digunakan untuk memilih antara tegangan dan input arus. Tegangan pengenal maksimum adalah 50 V dan arus pengenal maksimum adalah 2 A per saluran.

MTU mendistribusikan dua modulebus, satu untuk masing -masing modul I/O dan ke MTU berikutnya. Ini juga menghasilkan alamat yang benar ke modul I/O dengan menggeser sinyal posisi keluar ke MTU berikutnya.

MTU dapat dipasang di rel DIN standar. Ini memiliki kait mekanis yang mengunci MTU ke DIN Rail. Empat tombol mekanik, dua untuk setiap modul I/O, digunakan untuk mengonfigurasi MTU untuk berbagai jenis modul I/O. Ini hanya konfigurasi mekanis dan tidak mempengaruhi fungsionalitas MTU atau modul I/O. Setiap kunci memiliki enam posisi, yang memberikan jumlah total 36 konfigurasi yang berbeda.

Feauture dan manfaat-nya

Instalasi lengkap modul I/O menggunakan koneksi 2-kawat dan distribusi daya lapangan.

Hingga 8 saluran sinyal bidang dan memproses koneksi daya.

Koneksi ke dua modulebus dan modul I/O.

Kunci mekanis mencegah penyisipan modul I/O yang salah.

Perangkat kait ke Rail DIN untuk grounding. DIN Rel Mounting.
