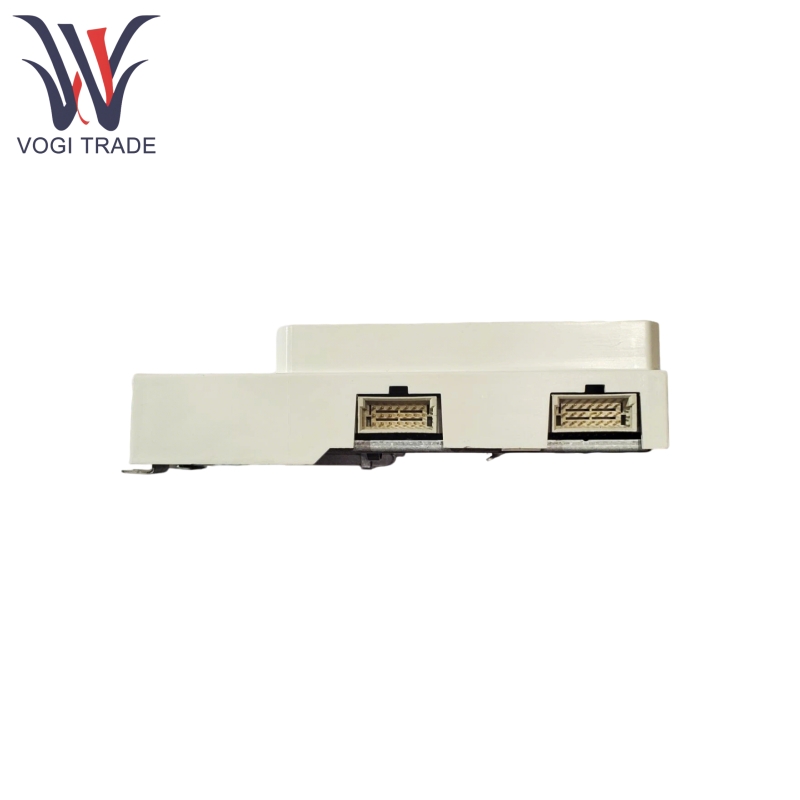

ABB TU848 3BSE042558R1

Fitur Produk

ABB TU848 3BSE042558R1 mendukung input catu daya ganda, memastikan catu daya yang stabil dan berlebihan untuk perangkat.

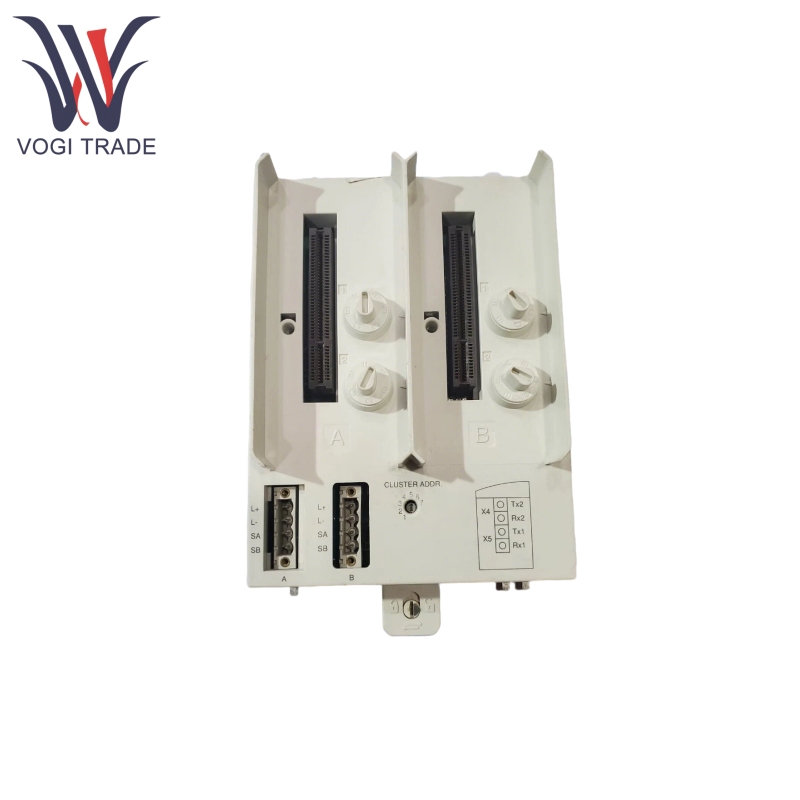

ABB TU848 3BSE042558R1 dilengkapi dengan sakelar putar untuk pengaturan alamat cluster dari 1 hingga 7.

ABB TU848 3BSE042558R1 memiliki dua kunci mekanis untuk mengkonfigurasi MTU agar sesuai dengan jenis modul yang benar, dengan masing -masing kunci memiliki 6 posisi, memberikan total 36 konfigurasi yang berbeda. Konfigurasi dapat diubah menggunakan obeng, mencegah penyisipan jenis modul yang salah.

ABB TU848 3BSE042558R1 memiliki fitur modulebus yang berlebihan untuk meningkatkan keandalan sistem.

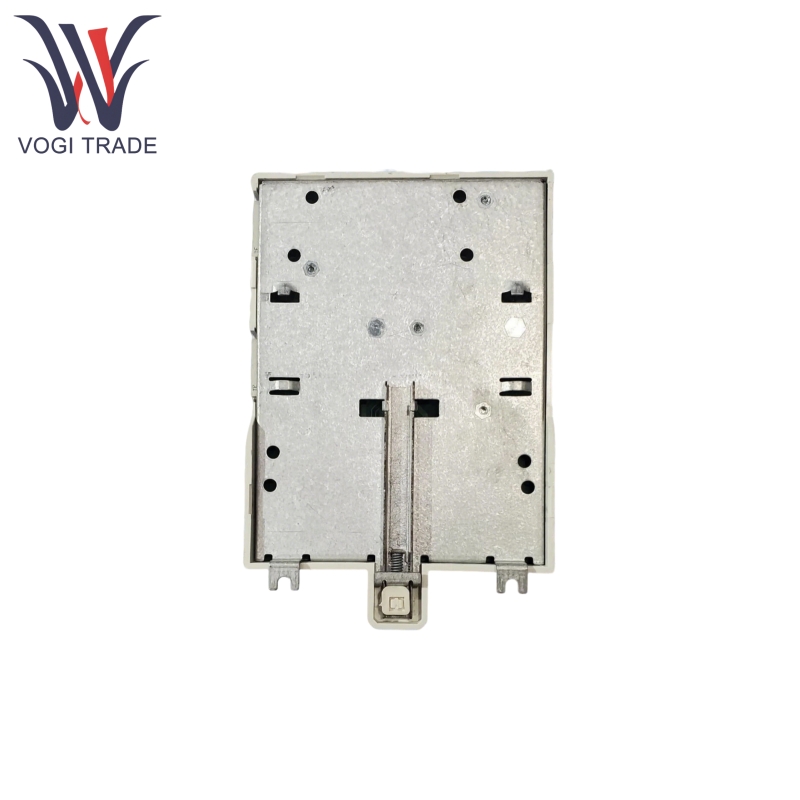

ABB TU848 3BSE042558R1 mencakup perangkat penguncian rel DIN untuk penguncian dan pembumian, pemasangan kereta api DIN, yang dapat dipasang secara vertikal atau horizontal.

Prinsip menggunakan Prinsip

TU848 3BSE042558R1 Sebagai unit pasif, memasok daya ke modem TB840/TB840A melalui koneksi daya ganda, dengan modulebus listrik ganda yang menyediakan cadangan yang berlebihan untuk transmisi data.

Sakelar putar digunakan untuk mengatur alamat cluster, memastikan identifikasi dan komunikasi perangkat yang tepat di dalam cluster.

Konfigurasi yang berbeda dari tombol mekanik dapat mengakomodasi berbagai jenis modul, mencegah pemasangan yang salah.

TU848 3BSE042558R1 Terhubung TB840/TB840A ke I/O yang berlebihan dengan catu daya eksternal untuk transmisi dan isolasi sinyal. Selain itu, ia memiliki mekanisme penguncian pada rel DIN untuk memperbaiki dan membumikannya, menjamin keandalan dan keamanan peralatan.

Parameter produk

Detail berikut adalah untuk unit terminasi modul ABB TU848 3BSE04258R1.

Protokol Komunikasi: Modulebus

Fitur Redundansi: Mendukung Redundansi Garis dan Redundansi Modul

Pertukaran panas: tidak didukung

Jenis: TB840/TB840A yang berlebihan, I/O Redundan, DUAL POWER

Input Daya: 24 V D.C (19.2 - 30 V)

Distribusi arus Modulebus: Maksimal 5 V 1.5 A, 24 V 1.5 A

Ukuran kawat yang dapat diterima:

Solid: 0,2 - 2,5 mm²

Stranded: 0,2 - 2,5 mm², 24 - 12 AWG

Torsi yang disarankan: 0,5 nm

Tegangan isolasi terukur: 50 V

Tegangan uji dielektrik: 500 V A.C

Disipasi daya: 2.5 w

Suhu operasi: 0 hingga +55 ° C (+32 hingga +131 ° F), persetujuan dikeluarkan untuk +5 hingga +55 ° C

Suhu penyimpanan: -40 hingga +70 ° C (-40 hingga +158 ° F)

Kelembaban relatif: 5 hingga 95 %, tidak mengondensasi

Suhu sekitar maks: 55 ° C (131 ° F), untuk pemasangan vertikal 40 ° C (104 ° F)
